R46KF2470CKN0K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 47nF ±10% 聚丙烯 10mm 560V 275V 通孔安装 13mm(长度)*5mm(高度)
供应商型号: N-R46KF2470CKN0K
供应商: 云汉优选
标准整包数: 1250

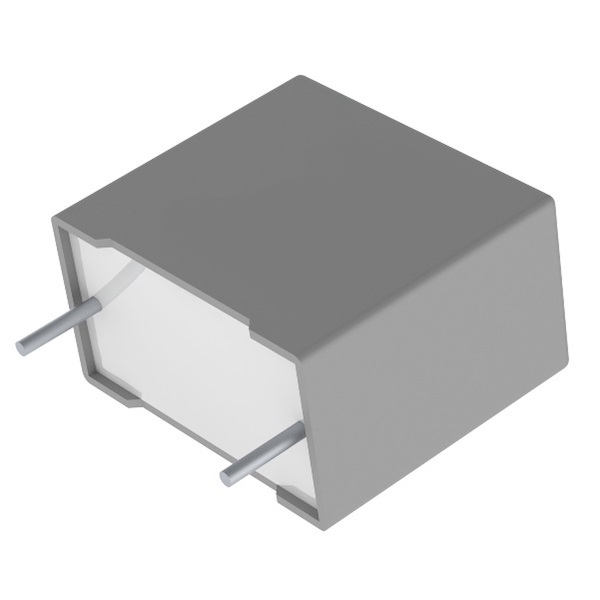

KEMET 薄膜电容 R46KF2470CKN0K

R46KF2470CKN0K概述

    电子元器件技术手册:KEMET R46 系列 X2 类金属化聚丙烯薄膜 EMI 抑制电容器



    产品简介



    KEMET 的 R46 系列是一款 X2 类金属化聚丙烯薄膜 EMI 抑制电容器。这些电容器主要用于电磁干扰(EMI)抑制,适用于全球范围内的跨线应用,并要求 X2 安全分类。它们不适用于与主电源串联的应用,适合那些电容失效不会导致电击风险的情况。


    技术参数



    - 批准认证:ENEC、UL、cUL、CQC
    - 额定电压:275 VAC(50/60 Hz)
    - 电容范围:0.01 – 10 µF
    - 引脚间距:10.0 – 37.5 mm
    - 电容容差:±10%,±20%
    - 气候类别:40/110/56,符合 IEC 60068-1 标准
    - 包装方式:符合 IEC 60286-2 标准的带状和卷装
    - 合规性:RoHS 合规,无铅端子
    - 工作温度范围:-40°C 至 +110°C
    - 测试:工厂 100% 检测,测试电压为 2,200 VDC/1,500 VAC


    产品特点和优势



    - 自愈性:具有自愈能力,可以有效减少失效后的短路风险。
    - 安全认证:获得多项国际安全认证,确保产品的可靠性和安全性。
    - 耐高温:能够在广泛的温度范围内稳定工作。
    - 高可靠性:通过严格的工厂检测,确保每一只电容器都符合标准。
    - 环保:RoHS 合规,符合环保要求。


    应用案例和使用建议



    - 应用领域:适用于电视、显示器、微波炉、冰箱等多种家用电器,以及各种工业设备中的 EMI 抑制。
    - 使用建议:为了防止焊接过程中的热应力损坏电容器,推荐采用 KEMET 推荐的焊接曲线。具体焊接参数可参考 IEC Publication 61760-1 Edition 2。


    兼容性和支持



    - 兼容性:与大多数标准焊接工艺兼容。
    - 支持服务:制造商提供详尽的技术文档和支持,帮助客户解决可能遇到的问题。


    常见问题与解决方案



    1. Q: 如何避免焊接过程中的热损伤?
    - A: 使用 KEMET 推荐的焊接曲线,控制预热和焊接温度,避免过高的温度对电容器造成热损伤。
    2. Q: 电容容差对应用有何影响?
    - A: ±10% 和 ±20% 的容差允许电容器在一定范围内波动,但在某些精密应用中可能需要更严格的容差选择。
    3. Q: 在什么条件下电容器能够承受更高的电压?
    - A: 额定电压为 275 VAC,但在某些特殊应用中可以通过降低环境温度来提高电压承受能力。


    总结和推荐



    KEMET R46 系列电容器凭借其出色的自愈性、广泛的工作温度范围和多项安全认证,在 EMI 抑制应用中表现出色。其优良的性能和广泛的适用性使其成为市场上备受推崇的产品。强烈推荐用于需要高可靠性和安全性的应用场景。对于焊接工艺敏感的用户,务必遵循 KEMET 推荐的焊接曲线以避免热损伤。

R46KF2470CKN0K参数

参数
电容值 47nF
容差 ±10%
介电材料 聚丙烯
引线间距 10mm
额定电压-AC 275V
额定电压-DC 560V
ESR-等效串联电阻 -
长*宽*高 13mm(长度)*5mm(高度)
安装方式 通孔安装
应用等级 工业级
包装方式 卷带包装

R46KF2470CKN0K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KF2470CKN0K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KF2470CKN0K R46KF2470CKN0K数据手册

R46KF2470CKN0K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1250+ $ 0.1654 ¥ 1.4056
库存: 5000
起订量: 1250 增量: 1250
交货地:
最小起订量为:1250
合计: ¥ 1757
直接购买
加入购物车
