R76UN1560SE00J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 5.6nF ±5% 聚丙烯 2KV 700V 114mΩ 通孔安装 26.5mm*6mm*15.1mm
供应商型号: N-R76UN1560SE00J
供应商: 云汉优选
标准整包数: 1

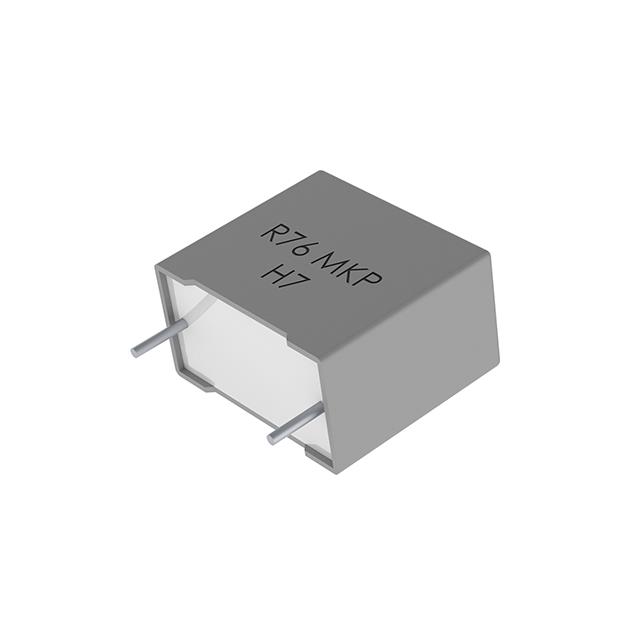

KEMET 薄膜电容 R76UN1560SE00J

R76UN1560SE00J概述

    KEMET R76 系列聚丙烯脉冲/高频电容器技术手册

    产品简介


    KEMET R76 系列是专门为脉冲和高频应用设计的聚丙烯薄膜电容器,采用双金属化聚酯膜作为电极,带有焊接锡丝的径向引脚。该系列电容器特别适合用于需要高电压和高电流的应用场景,如谐振电路、高压电路和快速开关半导体(如 SCR 和 IGBT)的换向电路。R76 系列也适用于 SiC(如 MOSFET)的换向电路。

    技术参数


    以下是 KEMET R76 系列的主要技术规格:
    - 电压范围:250 – 2,000 VDC
    - 电容范围:100 pF – 12 µF
    - 引脚间距:7.5 mm – 37.5 mm
    - 电容公差:±2.5%, ±5%, ±10%
    - 气候类别:55/110/56 IEC 60068–1
    - 工作温度范围:-55°C 至 +110°C
    - 自愈性
    - 符合RoHS标准,无铅端子
    - 包装:按照 IEC 60286–2 进行卷带式包装

    产品特点和优势


    - 宽泛的工作电压范围:从 250 VDC 到 2,000 VDC,适用于多种应用场合。
    - 高电容精度:电容公差为 ±2.5%, ±5%, ±10%,确保高度可靠性。
    - 自愈特性:电容器具有自我修复功能,提高了整体寿命和稳定性。
    - 罗氏合规性:符合 RoHS 标准,对环境友好。
    - 良好的自感特性:低自感特性(约 8-20 nH),有助于提高高频应用下的性能。
    - 汽车级标准:最高 22.5 mm 引脚间距的产品符合 AEC-Q200 汽车电子产品认证要求。

    应用案例和使用建议


    - 谐振电路:由于其宽泛的工作频率范围和稳定的电气特性,非常适合用于谐振电路中。
    - 高压电路:电容范围从 100 pF 到 12 µF,适用于高压应用,如电源转换器。
    - SiC 换向电路:适用于快速开关半导体如 SiC MOSFET 的换向电路,提供高可靠性和长寿命。
    - 优化建议:在高频应用中,尽量选择合适的引脚间距以减小寄生电感,提高系统的整体效率。

    兼容性和支持


    - 兼容性:R76 系列电容器可以与其他电子元件和设备良好兼容,广泛应用于工业自动化、电力系统、医疗设备等领域。
    - 厂商支持:KEMET 提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    - 问题:电容器在高温环境下出现漂移现象。
    - 解决方案:选择具有更好温度稳定性的型号,如使用 ±2.5% 公差的电容,并确保在高温条件下进行适当的温度补偿。
    - 问题:电容器在高频应用中出现损耗增加。
    - 解决方案:选择低损耗(tanδ)电容器,并且在应用时考虑散热设计,减少热积累。

    总结和推荐


    KEMET R76 系列聚丙烯脉冲/高频电容器凭借其宽泛的工作电压范围、高电容精度和良好的自愈特性,成为众多应用领域的理想选择。其出色的性能和广泛的应用范围使其在市场上具备强大的竞争力。我们强烈推荐此系列产品,尤其适合于需要高电压和高电流的工业和汽车应用。
    通过以上内容,希望您能全面了解 KEMET R76 系列电容器的特性和应用情况,为您的项目选择最佳的电容器解决方案。

R76UN1560SE00J参数

参数
电容值 5.6nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 114mΩ
额定电压-AC 700V
额定电压-DC 2KV
长*宽*高 26.5mm*6mm*15.1mm
安装方式 通孔安装
应用等级 汽车级
包装方式 散装

R76UN1560SE00J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R76UN1560SE00J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R76UN1560SE00J R76UN1560SE00J数据手册

R76UN1560SE00J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.7208 ¥ 6.1268
500+ $ 0.5768 ¥ 4.9028
1000+ $ 0.5406 ¥ 4.5951
2200+ $ 0.51 ¥ 4.335
2500+ $ 0.4896 ¥ 4.1616
库存: 310
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1225.36
直接购买
加入购物车
