PHE450HF7100JR06L2

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1μF ±5% 聚丙烯 250V 180V 通孔安装 10.5mm(宽度)
供应商型号: 5441226
供应商: 海外现货
标准整包数: 5

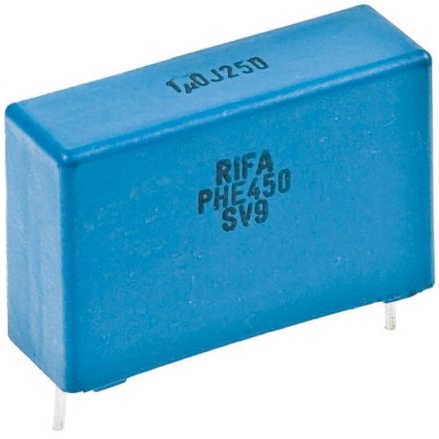

KEMET 薄膜电容 PHE450HF7100JR06L2

PHE450HF7100JR06L2概述


    产品简介


    PHE450系列双金属化聚丙烯薄膜电容器是一款专为高频应用设计的产品,采用聚丙烯介质和双金属化聚酯薄膜作为电极材料。此款电容器被封装在自熄树脂中,符合UL 94 V–0等级的材料标准。产品广泛应用于高电流应力下的高频电路,如电视的偏转电路和开关电源(SMPS)及电子镇流器的保护电路。

    技术参数


    - 额定电压: 250 – 3,000 VDC;180 – 1,000 VAC
    - 电容范围: 0.00033 – 10 µF
    - 引脚间距: 7.5 – 37.5 mm
    - 电容容差: ±5%,其他容差可按需求定制
    - 气候类别: IEC 60068–1, 55/105/56/B
    - 包装方式: 符合IEC 60286–2标准的带状和卷盘包装
    - 环保标志: 符合RoHS标准,无铅端子
    - 温度范围: 工作温度范围为−55°C至+105°C

    产品特点和优势


    - 宽泛的额定电压范围: 支持250 – 3,000 VDC和180 – 1,000 VAC,适用于多种应用场景。
    - 高精度的电容容差: 默认为±5%,并可根据客户需求提供更严格的容差要求。
    - 优越的环境适应性: 满足IEC 60068-1标准下的所有环境测试,包括湿热耐受性和热循环试验。
    - 良好的安全性能: 通过UL 94 V–0认证的封装材料提供了出色的防火能力。
    - 兼容性强: 兼容IEC标准的封装和引脚布局,方便与其他电子元件集成。

    应用案例和使用建议


    - 典型应用: 高频电路、电视偏转电路、开关电源和电子镇流器保护电路。
    - 使用建议: 在高频和高压的应用场合下使用时,注意保证充足的散热空间,避免过热损坏。此外,合理选择电容值和引脚间距以满足具体应用场景的需求。

    兼容性和支持


    - 兼容性: 与IEC标准接口兼容,便于与多种电路板和其他电子元件集成。
    - 支持服务: 厂商提供详细的尺寸表和接线图,以及定制化选项和技术支持。

    常见问题与解决方案


    1. 问题: 电容值与标称值不一致
    - 解决方案: 确认选择合适的电容型号和生产批次,如有必要请咨询厂商获取更多信息。
    2. 问题: 设备通电后出现短路现象
    - 解决方案: 检查电路连接是否正确,确保没有外部因素导致短路。
    3. 问题: 使用过程中发现电容表面变色
    - 解决方案: 该现象可能是由于高温引起的,确认是否超过电容器的工作温度范围。如果超温,请调整使用环境或更换电容器。

    总结和推荐


    PHE450系列双金属化聚丙烯薄膜电容器凭借其卓越的电气性能、广泛的适用范围和严格的品质控制,成为市场上颇具竞争力的产品。无论是在电视、开关电源还是其他高频电子设备中,这款电容器都能提供稳定可靠的支持。因此,我们强烈推荐此款产品用于各种高要求的应用场景。

PHE450HF7100JR06L2参数

参数
电容值 1μF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 180V
额定电压-DC 250V
ESR-等效串联电阻 -
长*宽*高 10.5mm(宽度)
安装方式 通孔安装

PHE450HF7100JR06L2厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PHE450HF7100JR06L2数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PHE450HF7100JR06L2 PHE450HF7100JR06L2数据手册

PHE450HF7100JR06L2封装设计

查看详情并下载
Symbol
Footprint
3D Model
