T530D337M006ATE006

产品分类: 钽电容
厂牌: KEMET
产品描述: 330μF 2000h@ 105°C ±20% 6.3V 6mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: T530D337M006ATE006
供应商: 国内现货
标准整包数: 500

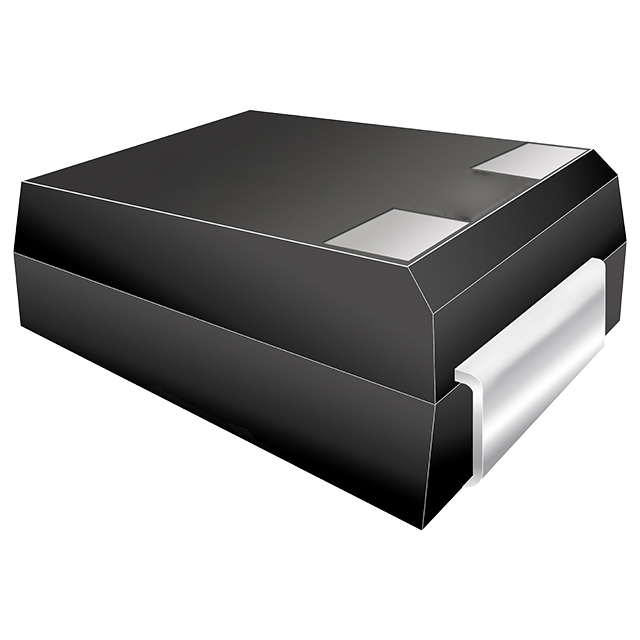

KEMET 钽电容 T530D337M006ATE006

T530D337M006ATE006概述

    T530D337M006ATE006 电子元器件技术手册解析

    产品简介


    T530D337M006ATE006 是一款表面贴装(SMD)聚合物钽电容,采用多阳极设计,具备低等效串联电阻(ESR)的特点。此款电容器专为高效率和稳定性设计,适用于多种电子应用领域,如电源管理、通信设备、消费电子以及工业控制等。凭借其卓越的性能和可靠性,它成为替代传统铝电解电容的理想选择。

    技术参数


    以下是产品的关键技术和规格参数:
    | 参数 | 值 |

    | 尺寸(脚位封装) | 7343 |
    | 长度(L) | 7.3mm ±0.3mm |
    | 宽度(W) | 4.3mm ±0.3mm |
    | 高度(H) | 2.8mm ±0.3mm |
    | 引脚间距(P) | 0.9mm |
    | 最大允许电压(DC) | 6.3VDC(105°C),4.22VDC(125°C) |
    | 温度范围 | -55°C 至 +125°C |
    | 额定温度 | 105°C |
    | 容量(Capacitance) | 330µF |
    | 容量容差(Tolerance) | ±20% |
    | 损耗因子(Dissipation Factor) | 8%(120Hz,25°C) |
    | 等效串联电阻(ESR) | 6mΩ(100kHz,25°C) |
    | 纹波电流(Ripple Current) | 6500mA(100kHz,45°C) |
    | 漏电流(Leakage Current) | 207.9µA(5min,25°C) |

    产品特点和优势


    1. 多阳极设计:显著提高了电容的可靠性和耐用性,尤其适合高频和高压场景。
    2. 低等效串联电阻(ESR):降低了能量损耗,提高了系统效率。
    3. 高纹波电流能力:能承受高达6500mA的纹波电流,适用于高性能电源模块。
    4. 高耐温性能:可在极端温度环境下正常工作,适应严苛的工业和军事应用。
    5. 符合RoHS标准:环保材料,符合国际环保要求。
    6. 低漏电流:保证长期稳定运行,延长产品寿命。

    应用案例和使用建议


    1. 应用案例:
    - 通信设备:用于滤波和能量存储。
    - 工业控制:配合变频器或逆变器使用,提供稳定的电源支持。
    - 消费电子产品:如手机、平板电脑等设备的电源电路。

    2. 使用建议:
    - 确保电容器的工作电压不超过额定值,避免因过压导致损坏。
    - 设计电路时,需考虑热管理和散热问题,尤其是高电流运行环境。
    - 在恶劣环境中使用时,可加装防护罩或选用更高温等级的产品。

    兼容性和支持


    - 兼容性:T530系列电容器与大多数SMD焊接工艺兼容,且可通过回流焊机轻松安装。
    - 支持服务:KEMET公司提供详尽的技术文档和专业的技术支持团队,确保客户在设计和使用过程中得到充分帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器寿命不足 | 检查工作电压和温度是否超出额定范围。 |
    | 纹波电流过大 | 调整电路设计以减少电流负载。 |
    | 安装后出现异常发热 | 改善散热条件或降低工作频率。 |

    总结和推荐


    综上所述,T530D337M006ATE006 是一款具有高性价比和广泛应用前景的电容器产品。其独特的多阳极设计、低ESR特性和卓越的温度适应性使其在市场上具有很强的竞争力。对于需要高性能、高可靠性的电子设备制造商而言,这款产品无疑是一个值得推荐的选择。
    推荐指数:★★★★☆
    (适合对产品性能和可靠性要求较高的应用场景)

    本文内容基于提供的技术手册整理,旨在为用户提供全面的了解与参考。

T530D337M006ATE006参数

参数
电容值 330μF
ESR-等效串联电阻 6mΩ@ 100kHz
容差 ±20%
额定电压 6.3V
工作寿命 2000h@ 105°C
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T530D337M006ATE006厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T530D337M006ATE006数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T530D337M006ATE006 T530D337M006ATE006数据手册

T530D337M006ATE006封装设计

查看详情并下载
Symbol
Footprint
3D Model
