R46KR433000M2M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 3.3μF ±20% 聚丙烯 560V 275V 通孔安装 32mm*18mm*33.1mm
供应商型号: SCE-C46UF003.3
供应商: 海外现货
标准整包数: 8

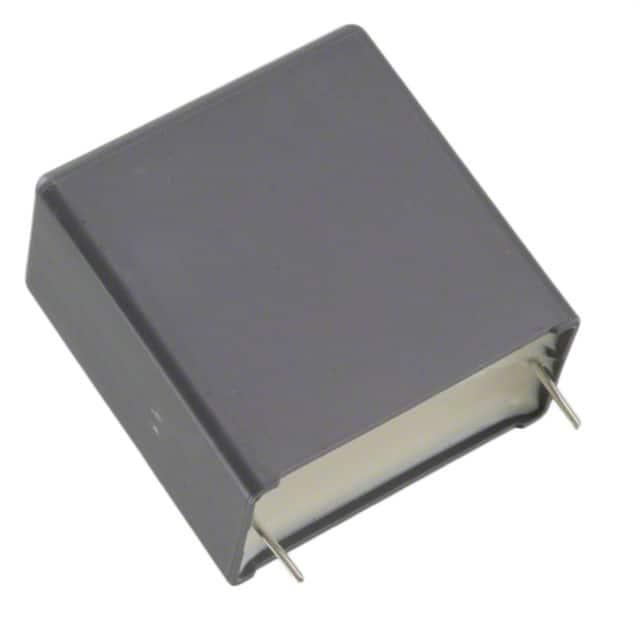

KEMET 薄膜电容 R46KR433000M2M

R46KR433000M2M概述

    KEMET R46 Series Metallized Polypropylene Film EMI Suppression Capacitors

    1. 产品简介


    KEMET R46系列是专为全球范围内的电磁干扰(EMI)抑制而设计的金属化聚丙烯薄膜电容器。适用于需要X2安全等级的跨线应用场合。R46系列不适用于“与主电源串联”的应用场合,适合用于故障不会导致电击风险的应用环境。

    2. 技术参数


    KEMET R46系列的关键技术参数如下:
    - 额定电压:275 VAC (50/60 Hz),560 VDC
    - 电容范围:0.01 μF 至 10 μF
    - 引脚间距:10.0 mm 至 37.5 mm
    - 电容容差:±10%,±20%
    - 温度范围:工作温度范围 -40°C 至 +110°C
    - 认证:ENEC, UL, cUL, CQC
    - 自愈性:具备自我修复功能
    - 气候类别:40/110/56,符合IEC 60068-1标准
    - 包装:符合IEC 60286-2标准的带和卷盘
    - 环保:RoHS合规,无铅端子
    - 测试电压:100%工厂测试,2200 VDC / 1500 VAC

    3. 产品特点和优势


    - 高可靠性:具有高可靠性和自我修复能力,确保长期稳定运行。
    - 宽工作温度范围:-40°C 至 +110°C 的宽泛温度范围,适应多种恶劣环境。
    - 多种封装选项:提供多样化的封装选项,适用于不同的安装需求。
    - 符合多项国际标准:满足ENEC, UL, cUL, CQC等国际认证标准,广泛应用于全球市场。
    - 环保材料:采用无铅端子及RoHS合规材料,符合现代环保要求。

    4. 应用案例和使用建议


    - EMI抑制:R46系列广泛应用于电磁干扰抑制,特别是在要求X2安全等级的应用场合,如电视、开关电源和工业设备等。
    - 热敏感性:由于聚丙烯电容对温度非常敏感,需特别注意焊接工艺。KEMET建议遵循特定的焊接曲线(如IEC 61760-1 第2版),以避免损坏电容器。
    - 装配顺序:建议先进行表面贴装(SMT)再进行通孔焊接,通过加热回流的电容器应在正常温度下冷却后再进行焊接。

    5. 兼容性和支持


    - 兼容性:R46系列电容器具有广泛的兼容性,可以与不同品牌和型号的其他电子元器件一起使用。
    - 支持和服务:KEMET提供了详尽的技术支持文档和专业咨询服务,帮助客户解决安装和使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 焊接损伤:若出现焊接损伤,可尝试调整焊接参数或重新焊接。
    - 性能异常:如发现电容器性能异常,应检查电路连接和周围环境因素,并参考KEMET提供的故障排除指南。
    - 认证失效:如遇认证失效,应及时联系KEMET获得官方技术支持。

    7. 总结和推荐


    KEMET R46系列电容器凭借其卓越的性能、广泛的适用性和严格的质量控制,在EMI抑制领域表现出色。尽管在焊接过程中需特别注意,但其优秀的性价比和广泛应用领域使其成为值得推荐的产品。无论是对于专业工程师还是普通用户,R46系列电容器都是一个可靠的选择。

R46KR433000M2M参数

参数
电容值 3.3μF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC 560V
长*宽*高 32mm*18mm*33.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

R46KR433000M2M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KR433000M2M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KR433000M2M R46KR433000M2M数据手册

R46KR433000M2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
