CKC18X472JDGACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 4.7nF ±5% C0G(NP0) 1KV 1812 贴片安装 4.5mm*3.2mm*3.2mm
供应商型号: 80-CKC18X472JDGCAUTO
供应商: Mouser
标准整包数: 1

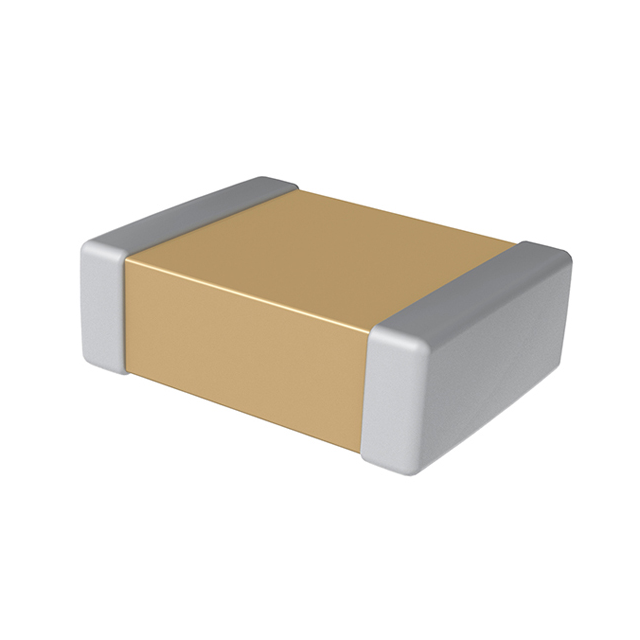

KEMET 陶瓷电容 CKC18X472JDGACAUTO

CKC18X472JDGACAUTO概述

    KC-LINK™ for Fast Switching Semiconductor Applications

    1. 产品简介


    KEMET的KC-LINK表面贴装电容器专为满足快速开关宽带隙(Wide Bandgap, WBG)半导体的需求而设计,这些半导体在更高电压、温度和频率下运行。通过利用KEMET强大的基础金属电极(Base Metal Electrode, BME)陶瓷电介质系统,这些电容器非常适合于功率转换器、逆变器、抑制电路和谐振电路中,其中高效率是首要考虑因素。KC-LINK电容器以其超低的有效串联电阻(ESR)和非常低的热阻著称,能够在极高纹波电流下运行而不改变电容与直流电压的关系,且在温度变化时电容变化可以忽略不计。KC-LINK系列电容器的工作温度范围为-55°C至+150°C,这使其能够安装在靠近快速开关半导体的位置,适合高功率密度的应用,同时要求最小冷却措施。

    2. 技术参数


    KC-LINK电容器的关键技术规格如下:
    - 尺寸:EIA 1812、2220、3640
    - 额定电压范围:500VDC至2000VDC
    - 容量范围:4,700pF至220nF
    - 容差:±1%、±2%、±5%、±10%
    - 工作温度范围:-55°C至+150°C
    - 等效串联电阻(ESR):极低
    - 等效串联电感(ESL):极低
    - 高频操作能力:>10MHz

    3. 产品特点和优势


    KC-LINK电容器的主要优势包括:
    - 超高纹波电流承受能力
    - 极低的ESR和ESL
    - 广泛的工作温度范围
    - 在整个工作范围内保持稳定的电容值
    - 具备抗机械应力的能力,无需使用引线框架即可实现安装
    - 柔性终端选项,提供更好的抗弯曲性能

    4. 应用案例和使用建议


    KC-LINK电容器广泛应用于多种高科技领域,如电动车/混合动力车驱动系统、无线充电、光伏系统、电力转换器、逆变器、LLC谐振转换器等。在具体应用中,建议根据实际负载条件选择合适的电容器型号,并确保良好的散热设计以维持长期稳定性。

    5. 兼容性和支持


    KC-LINK电容器不仅适用于多种尺寸标准,还提供了灵活的终端选项,增强了其与不同系统的兼容性。此外,KEMET公司提供了全面的技术支持和服务,包括产品认证和技术文档下载。

    6. 常见问题与解决方案


    常见的问题可能涉及安装不当导致的电气性能下降或机械损坏。针对这些问题,可以通过优化电路板布局和加强机械固定来改善。具体步骤包括正确选择焊盘设计和严格遵守焊接工艺规范。

    7. 总结和推荐


    综上所述,KC-LINK电容器凭借其卓越的技术指标和多样化的设计选项,在快速开关半导体应用中表现出色。对于需要高性能和可靠性的场合,推荐使用此系列产品。它们不仅能够满足当前的技术需求,还能适应未来发展的趋势。因此,强烈建议考虑将KC-LINK电容器纳入您的设计之中。

CKC18X472JDGACAUTO参数

参数
电容值 4.7nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 1KV
长*宽*高 4.5mm*3.2mm*3.2mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

CKC18X472JDGACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

CKC18X472JDGACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET CKC18X472JDGACAUTO CKC18X472JDGACAUTO数据手册

CKC18X472JDGACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
