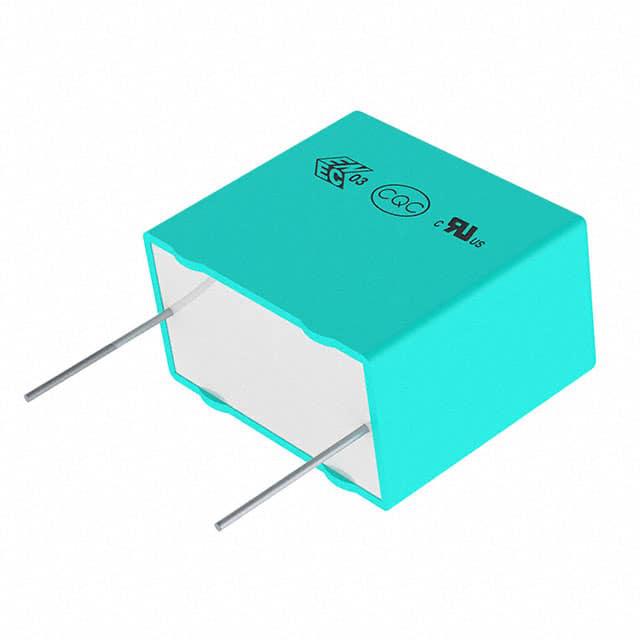

F862BP224K310ZV054

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 220nF ±10% 聚丙烯 630V 310V 通孔安装 18mm*8.5mm*14.5mm
供应商型号: 3373893
供应商: 海外现货
标准整包数: 10
KEMET 薄膜电容 F862BP224K310ZV054

F862BP224K310ZV054概述


    产品简介


    基本介绍
    KEMET的F862系列是适用于苛刻环境条件的金属化聚丙烯薄膜电容器。这款产品属于X2类,工作电压为310 VAC,50/60Hz,广泛应用于交流电源线的EMI抑制、容性电源供应和计量应用,特别是在汽车应用中。此外,它符合AEC-Q200标准,满足汽车行业对电子组件的严格要求。

    技术参数


    - 批准认证: ENEC, UL, cUL, CQC
    - 湿度耐久性等级: 85°C, 85% RH, 500小时,按照URAC IEC 60384-14(不适用于无卤素变体)
    - 额定电压: 310 VAC, 50/60 Hz
    - 电容范围: 0.1 μF - 4.7 μF
    - 引脚间距: 15.0 - 27.5 mm
    - 电容公差: ±20%, ±10%
    - 气候类别: 40/110/56, IEC 60068-1
    - 包装: 符合IEC 60286-2标准的带状及盘式
    - RoHS合规: 无铅端子
    - 工作温度范围: -40°C至+110°C
    - 工厂100%筛选测试: 在1900 VDC下进行
    - 汽车级: 符合AEC-Q200标准

    产品特点和优势


    - 卓越的环境适应性: F862系列经过严格测试,能够承受极端环境条件,如高湿度和高温。
    - 高度可靠: 满足AEC-Q200标准,适用于高可靠性应用。
    - 安全认证: ENEC, UL, cUL, CQC等多项国际安全认证。
    - 环保: RoHS合规且无卤素。
    - 高电压稳定性: 额定电压为310 VAC,可在多种环境下稳定工作。


    应用案例和使用建议


    典型应用场景
    - 连接到主电源: 可用于电路中对电流进行过滤和调节。
    - 容性电源供应: 如电容器在电源系统中可以起到稳定电压的作用。
    - 计量应用: 在能源计量设备中提供准确的电能测量。
    - 汽车应用: 适用于环境恶劣的汽车环境中,如车身内的复杂布线系统。
    使用建议
    - 选择合适的引脚间距: 根据具体应用需求选择适合的引脚间距,例如15 mm、22.5 mm或27.5 mm。
    - 遵循推荐的焊接曲线: 手动焊接时推荐使用温度为350°C的烙铁,持续时间不超过3秒;波峰焊时需严格控制预热温度和峰值焊接温度。
    - 考虑振动和冲击测试: 在设计PCB时需要考虑到振动和机械冲击的影响,确保器件稳固安装。

    兼容性和支持


    兼容性
    - F862系列可与其他标准电子元件和设备兼容,适用于多种电路板设计。
    支持
    - KEMET公司提供详尽的技术文档和支持,包括推荐的焊接曲线和组装指南,以确保正确使用。

    常见问题与解决方案


    常见问题及解决方法
    - 问题1: 波峰焊接过程中电容器损坏
    - 解决方案: 确保遵循推荐的波峰焊接曲线,避免过度加热电容器。

    - 问题2: 引脚间距不当导致安装困难
    - 解决方案: 仔细选择符合应用需求的引脚间距,并确保正确固定。

    总结和推荐


    综上所述,KEMET的F862系列电容器具有高度的可靠性、卓越的环境适应能力和广泛的应用范围。无论是汽车应用还是通用电子设备,它都是一个非常可靠的选择。强烈推荐用于需要高性能和高稳定性的应用场景中。

F862BP224K310ZV054参数

参数
电容值 220nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 18mm*8.5mm*14.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

F862BP224K310ZV054厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F862BP224K310ZV054数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F862BP224K310ZV054 F862BP224K310ZV054数据手册

F862BP224K310ZV054封装设计

查看详情并下载
Symbol
Footprint
3D Model
