T494D686M010AT

产品分类: 钽电容
厂牌: KEMET
产品描述: 68μF 2000h@ 125°C ±20% 10V 200mΩ 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: 399-9765-2-ND
供应商: Digi-Key
标准整包数: 500

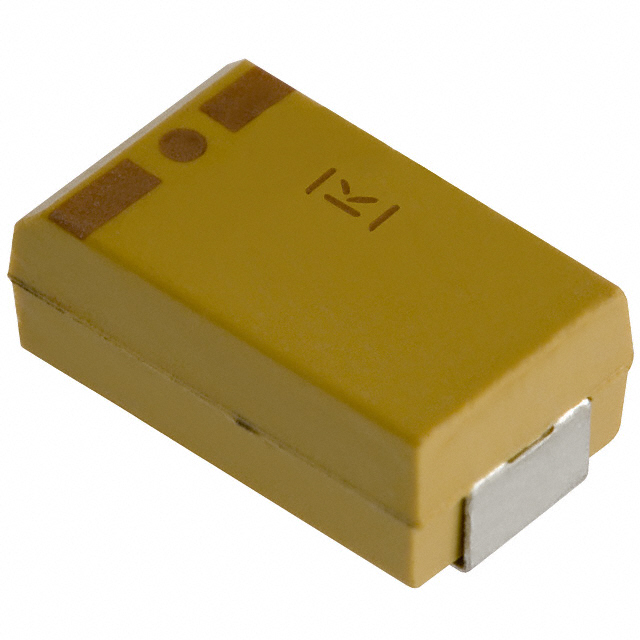

KEMET 钽电容 T494D686M010AT

T494D686M010AT概述

    电子元器件产品技术手册:KEMET T494 低ESR钽电容器

    1. 产品简介


    KEMET T494是一款专为高自动化表面贴装工艺设计的低ESR(等效串联电阻)钽电容器。这款产品采用KEMET公司经过验证的固体钽技术,结合最新的材料、工艺和自动化技术,提供无与伦比的整体性能和价值。符合或超过EIA标准535BAAC的要求,特别适用于需要高性能的工业应用。

    2. 技术参数


    - 电容范围:0.1 μF 至 1,000 μF
    - 容差:±10% 和 ±20%
    - 额定电压:2.5 VDC 至 50 VDC
    - 工作温度范围:−55°C 至 +125°C
    - 封装形式:7" 和 13" 的带状和卷绕包装,符合EIA 481标准
    - 表面贴装技术:符合RoHS标准,无卤素,无铅终端
    - 激光标记外壳
    - 额定电流:100% 额定纹波电流测试(C、D、E、U、V和X尺寸)
    - DF(介质损耗因子):120 Hz 下,具体数值参考具体型号
    - ESR(等效串联电阻):100 kHz 下,具体数值参考具体型号
    - 漏电流:在额定电压下5分钟内,最大为0.01 CV (µA)

    3. 产品特点和优势


    - 低ESR:相比其他同类产品,具有更低的ESR值,显著提高了性能和效率。
    - 高度自动化兼容性:设计用于高自动化表面贴装设备,确保一致性和可靠性。
    - 环境友好:无卤素,RoHS合规,满足现代环保要求。
    - 广泛的适用性:可用于各种工业应用,如DC/DC转换器、便携式电子设备、电信设备和控制单元。

    4. 应用案例和使用建议


    - 典型应用:KEMET T494广泛应用于多个领域,如电源管理(例如DC/DC转换器)、便携式电子产品、电信基础设施及各类控制单元。
    - 使用建议:根据不同的应用需求选择合适的额定电压和容量。考虑到散热问题,在高功耗环境中使用时应注意适当散热措施。

    5. 兼容性和支持


    - 兼容性:标准的表面贴装锡膏焊接系统完全兼容。金镀层终端适合使用导电环氧树脂粘接过程。
    - 技术支持:KEMET公司提供了详尽的技术文档和支持服务,以确保客户在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - Q:如何正确储存这些电容器?
    A: 在零伏特情况下,存储温度应控制在125°C,不超过2,000小时。避免极端温度波动。

    - Q:当出现高湿度环境时如何保护这些电容器?
    A: 请确保在≤ 30°C/85%RH环境下存储,以保持MSL等级1。

    - Q:如何检查电容器的耐久性?
    A: 通过温度循环测试(例如在85°C下额定电压下2,000小时)来检验耐久性。

    7. 总结和推荐


    总体而言,KEMET T494是一款高品质、高可靠性的工业级电容器。它在众多关键指标上表现出色,尤其适合对ESR要求较高的应用。对于寻找高性能、环境友好的电容器的工程师和技术人员来说,KEMET T494是值得推荐的选择。如果您正在寻找一个可以在苛刻条件下稳定工作的解决方案,KEMET T494将是您的理想之选。

T494D686M010AT参数

参数
电容值 68μF
ESR-等效串联电阻 200mΩ
容差 ±20%
额定电压 10V
工作寿命 2000h@ 125°C
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T494D686M010AT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T494D686M010AT数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T494D686M010AT T494D686M010AT数据手册

T494D686M010AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
