首页  >  产品百科  >  T525B226M010ATE080

T525B226M010ATE080

产品分类: 钽电容
厂牌: KEMET
产品描述: 22μF ±20% 10V 80mΩ@ 100kHz 1411 贴片安装 3.5mm*2.8mm*2mm
供应商型号: ZT-T525B226M010ATE080
供应商: 海外现货
标准整包数: 1

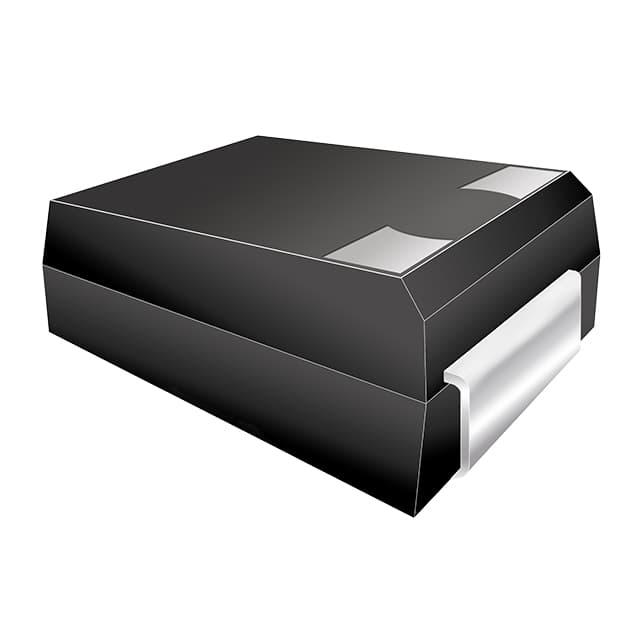

KEMET 钽电容 T525B226M010ATE080

T525B226M010ATE080概述

    KEMET有机电容器(KO-CAP®)T52X/T530型聚合物电解电容器

    产品简介


    KEMET有机电容器(KO-CAP)是一种采用固体聚合物阴极的固态电解电容器,能够提供非常低的等效串联电阻(ESR)并具备高频条件下优良的电容保持能力。KO-CAP结合了多层陶瓷电容器的低ESR、铝电解电容器的高电容以及钽电容器的体积效率,整合到单一表面贴装封装中。与基于液态电解质的电容器相比,KO-CAP具有更长的使用寿命和更高的纹波电流承受能力。

    技术参数


    KEMET T52X/T530型号覆盖了广泛的电压范围(2 V 至 75 V)、电容范围(4.7 µF 至 1,500 µF)以及多种尺寸选项。关键的技术参数如下:
    - 电容值: 4.7 µF 至 1,500 µF
    - 耐压范围: 2 V 至 75 V
    - 工作温度: −55°C 至 85°C/105°C/125°C
    - 电容公差: K 公差(±10%),M 公差(±20%)
    - 等效串联电阻(ESR): 最低可至 5 mΩ
    - 频率响应: 高频条件下的电容保持能力强

    产品特点和优势


    KO-CAP系列具有诸多显著优势:
    - 极低的ESR: 下降至 5 mΩ,适合高要求的应用场景。
    - 稳定的电容: 跨越温度和电压范围保持稳定。
    - 无老化效应: 长期使用性能不下降。
    - 高纹波电流处理能力: 适合需要处理大量纹波电流的应用。
    - 体积效率高: 在有限空间内提供大容量电容。
    - 高温适应性: 可在高达 125°C 的温度下工作。
    - 100% 加速老化测试: 确保长期可靠性。
    - 完全符合RoHS和无卤标准: 环境友好。

    应用案例和使用建议


    KO-CAP T52X/T530 系列电容器适用于多种应用场合,如:
    - DC/DC转换器
    - 音频电路
    - 移动设备充电器
    - 电源输入端
    - 便携式电子产品
    使用建议:
    - 在高纹波电流应用中,应选择适当的型号以确保最大电容值和最低ESR。
    - 在极端温度环境中,确保电容的工作温度低于其额定温度以延长寿命。

    兼容性和支持


    KEMET提供了全面的支持,包括详尽的性能模拟工具(K-SIM),用户可以通过访问 [ksim.kemet.com](http://ksim.kemet.com) 来进行具体型号的详细分析。此外,厂商还提供了全面的质量保证和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题: 电容值随温度变化大。
    - 解决方案: 使用耐温性能更好的型号,如T525(125°C)。
    - 问题: ESR过高。
    - 解决方案: 选择ESR较低的型号,如T530(高电容/低ESR)。

    总结和推荐


    KEMET T52X/T530型KO-CAP电容器以其独特的技术特性和广泛的应用场景成为市场上的一款优秀产品。其出色的性能、可靠的稳定性和环保特性使其非常适合各种高要求的工业和消费类应用。强烈推荐给需要高性能电容解决方案的工程师和设计师。

T525B226M010ATE080参数

参数
电容值 22μF
额定电压 10V
工作寿命 -
ESR-等效串联电阻 80mΩ@ 100kHz
容差 ±20%
长*宽*高 3.5mm*2.8mm*2mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T525B226M010ATE080厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T525B226M010ATE080数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T525B226M010ATE080 T525B226M010ATE080数据手册

T525B226M010ATE080封装设计

查看详情并下载
Symbol
Footprint
3D Model
