PHE840MZ7220MF14R06L2

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2.2μF ±20% 聚丙烯 760V 275V 通孔安装 31.5mm*17.5mm*28mm
供应商型号: N-PHE840MZ7220MF14R06L2
供应商: 云汉优选
标准整包数: 1

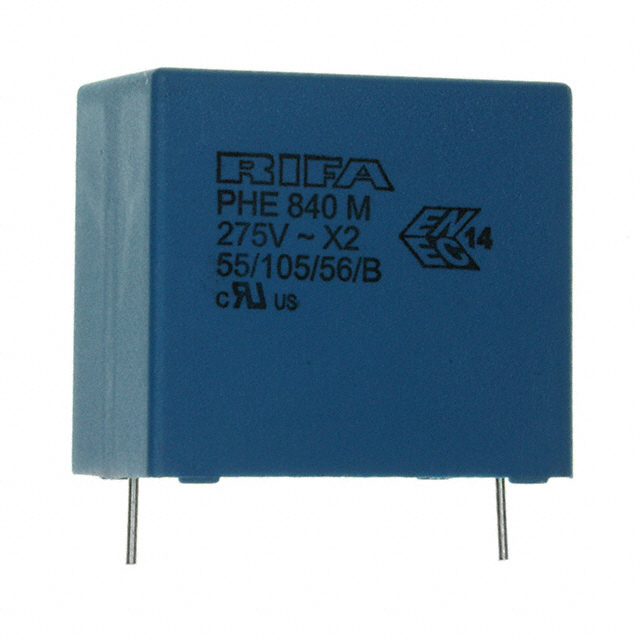

KEMET 薄膜电容 PHE840MZ7220MF14R06L2

PHE840MZ7220MF14R06L2概述

    Evox Rifa Leaded Film Capacitors — 技术手册概述

    1. 产品简介


    Evox Rifa Leaded Film Capacitors是一种小型的铝电解电容器,主要用作电磁干扰抑制器,适用于X2和跨线路应用。这些电容器采用金属化聚丙烯薄膜封装,外壳材料达到UL 94 V-0级阻燃等级。该产品符合RoHS标准,并且通过了多项国际认证,包括ENEC、UL和cUL。

    2. 技术参数


    - 额定电压:275 VAC (50/60 Hz),280 VAC (UL, CSA)
    - 电容范围:0.01 µF 至 10.0 µF
    - 电容公差:标准为± 20%,可选± 10% 和± 5%
    - 温度范围:-55°C 至 +105°C
    - 湿度耐受性:在+40°C 和90-95%相对湿度下进行测试,时间长达56天
    - 耐振动性:通过IEC 60068-2-6标准的振动测试
    - 耐冲击性:通过IEC 60068-2-29标准的冲击测试
    - 耐热冲击性:通过IEC 60068-2-14标准的热冲击测试
    - 绝缘电阻:C ≤ 0.33 µF: ≥ 30,000 MΩ, C > 0.33 µF: ≥ 10,000 MΩ

    3. 产品特点和优势


    - 高可靠性:通过严格的耐温、耐振动、耐冲击和耐热冲击测试
    - 符合RoHS标准:环保设计,无有害物质
    - 宽广的应用范围:适用于各种电磁干扰抑制场合,如家电、工业设备和通信设备
    - 高阻燃等级:UL 94 V-0级材料,提高安全性
    - 小尺寸设计:适合紧凑型电路设计

    4. 应用案例和使用建议


    Evox Rifa Leaded Film Capacitors主要应用于电磁干扰(EMI)抑制场合,例如家用电器和工业控制设备。对于需要抑制高频噪声的应用,这些电容器可以提供可靠的性能。在使用时,建议确保其安装位置具有良好的散热条件,并遵循相关认证机构的要求进行安装和使用。

    5. 兼容性和支持


    这些电容器具有良好的兼容性,可用于大多数标准电气系统中。制造商提供了详尽的技术支持和售后服务,包括故障排除和技术咨询。

    6. 常见问题与解决方案


    - 问题1:电容器容量不足
    - 解决方案:检查电容值是否满足要求,并确保连接正确。
    - 问题2:电路过热
    - 解决方案:确保散热条件良好,必要时增加散热片或改善通风。
    - 问题3:电容器出现异常声音
    - 解决方案:立即断开电源并检查是否存在内部短路,如有必要更换新的电容器。

    7. 总结和推荐


    Evox Rifa Leaded Film Capacitors是一款高度可靠且兼容性强的产品,适用于多种电磁干扰抑制应用。其优越的性能和广泛的认证使其在市场上具有很强的竞争力。我们强烈推荐此产品用于需要高性能电容器的应用场合。

PHE840MZ7220MF14R06L2参数

参数
电容值 2.2μF
容差 ±20%
介电材料 聚丙烯
额定电压-DC 760V
ESR-等效串联电阻 -
额定电压-AC 275V
长*宽*高 31.5mm*17.5mm*28mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PHE840MZ7220MF14R06L2厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PHE840MZ7220MF14R06L2数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PHE840MZ7220MF14R06L2 PHE840MZ7220MF14R06L2数据手册

PHE840MZ7220MF14R06L2封装设计

查看详情并下载
Symbol
Footprint
3D Model
