PME271YC5680MR30

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 68nF ±20% 纸,金属化 1KV 300V 通孔安装 24mm*11.3mm*16.5mm
供应商型号: PME271YC5680MR30
供应商: 国内现货
标准整包数: 2

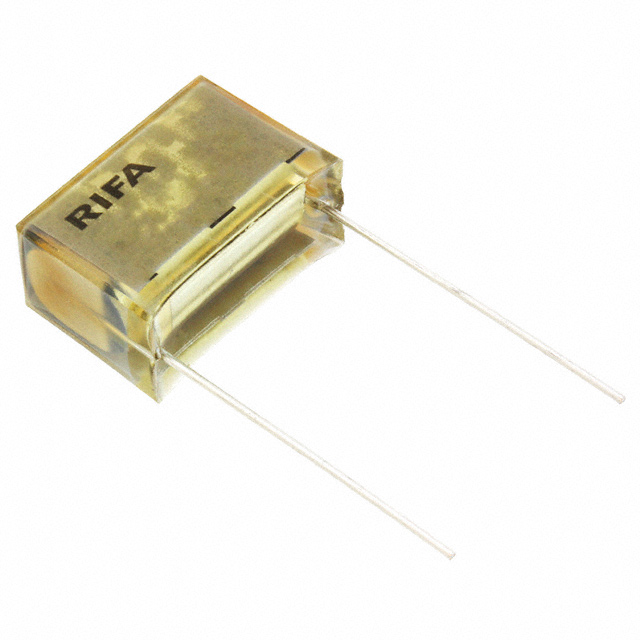

KEMET 薄膜电容 PME271YC5680MR30

PME271YC5680MR30概述

    PME271YA–E 系列多层金属化纸电容器技术手册

    产品简介


    PME271YA–E 是一款多层金属化纸电容器,专为全球范围内的电磁干扰(EMI)抑制而设计,适用于所有 Y2 应用,例如线对地抑制。它采用自熄灭材料封装,符合 UL 94 V–0 的标准,具备出色的稳定性和可靠性,尤其适合连续操作的应用场合。这些电容器广泛应用于交流线路的 EMI 抑制和电阻电容网络中。

    技术参数


    - 额定电压:300 VAC(50/60 Hz)
    - 电容范围:0.001 µF 至 0.15 µF
    - 引脚间距:10.2 mm 至 25.4 mm
    - 电容公差:≤ 0.1 µF 时为 ±20%,> 0.1 µF 时为 ±10%
    - 气候类别:40/115/56/B,符合 IEC 60068–1 标准
    - 包装:按 IEC 60286–2 标准进行带式包装
    - RoHS 合规性及无铅端子
    - 工作温度范围:−40°C 至 +115°C
    - 工厂测试:100% 筛选,3,000 VDC 测试

    产品特点和优势


    - 高安全性:通过 ENEC、UL、CSA 和 CQC 认证,确保极高的安全标准。
    - 自我修复特性:即使面对频繁的过电压,也能确保长期使用寿命。
    - 高dv/dt能力:具有较高的dv/dt能力,保证在瞬态条件下的稳定性。
    - 卓越的稳定性:浸渍纸确保了优秀的稳定性和可靠性,特别适合需要持续运行的应用。

    应用案例和使用建议


    - AC线路EMI抑制:这款电容器广泛应用于电源输入部分,以减少电磁干扰,提高系统可靠性。
    - RC网络:适用于需要精细阻抗匹配的场合,如信号调理电路。

    使用建议:
    - 在焊接过程中,遵循制造商推荐的焊接温度曲线,避免电容器因高温损坏。
    - 考虑选择合适的封装形式(带状或袋装),以适应不同的安装需求。

    兼容性和支持


    - 兼容性:该电容器与其他标准电容器和相关组件具有良好的兼容性,可以在多种不同的电气环境中使用。
    - 技术支持:KEMET提供详细的使用指南和全面的技术支持,包括焊接指导、安装建议等,确保客户能够正确使用产品。

    常见问题与解决方案


    1. 问题:焊接过程中出现故障。
    - 解决方案:严格按照制造商的焊接温度曲线进行操作,确保焊接过程的稳定性和可控性。
    2. 问题:电容器损坏。
    - 解决方案:确认电容器的焊接温度没有超过推荐的最大值,避免高温对电容器造成永久性损伤。

    总结和推荐


    PME271YA–E 系列电容器凭借其出色的安全性、自我修复能力和稳定性,在交流线路的 EMI 抑制应用中表现优异。其广泛的适用范围和优良的电气特性使其成为同类产品的标杆。考虑到其卓越的功能和性能,我们强烈推荐使用这款电容器。
    以上内容是基于您提供的技术手册内容整理而成的技术手册概述。希望这能帮助您更好地了解这款多层金属化纸电容器的特点和应用。

PME271YC5680MR30参数

参数
电容值 68nF
容差 ±20%
介电材料 纸,金属化
额定电压-DC 1KV
ESR-等效串联电阻 -
额定电压-AC 300V
长*宽*高 24mm*11.3mm*16.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

PME271YC5680MR30厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PME271YC5680MR30数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PME271YC5680MR30 PME271YC5680MR30数据手册

PME271YC5680MR30封装设计

查看详情并下载
Symbol
Footprint
3D Model
