T499D686K010ATE800

产品分类: 钽电容
厂牌: KEMET
产品描述: 68μF 2000h@ 175°C ±10% 10V 800mΩ 2917 贴片安装 7.3mm*4.3mm*2.8mm
供应商型号: 399-5022-2-ND
供应商: Digi-Key
标准整包数: 500

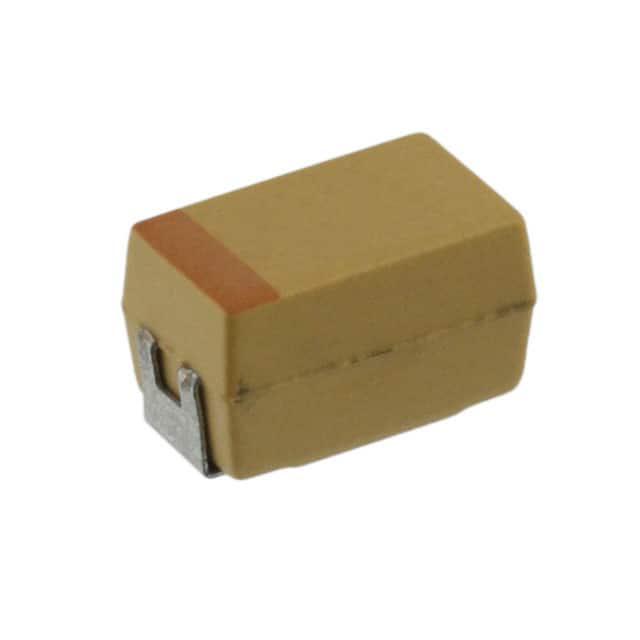

KEMET 钽电容 T499D686K010ATE800

T499D686K010ATE800概述

    KEMET T499 汽车级固态钽电容器技术手册

    产品简介


    KEMET T499 是一款专为汽车应用设计的高温度固态钽表面贴装电容器,其最高可承受的工作温度可达175°C。该产品采用了先进的材料和技术,确保在极端温度下的可靠性和性能稳定性。KEMET T499系列符合AEC-Q200标准,适用于需要严苛环境稳定性的工业和汽车应用场合。

    技术参数


    - 基本参数:
    - 容量范围:0.15至220μF
    - 容差:±10% 和 ±20%
    - 额定电压范围:6至50VDC
    - 工作温度范围:-55°C 至 +175°C
    - 稳态加速老化测试:100%
    - 激光标记外壳
    - 100% 浪涌电流测试
    - RoHS合规且无铅终端标准
    - 电气特性:
    - 损耗角正切(DF):参考具体零件号的电气规格表
    - 等效串联电阻(ESR):参考具体零件号的电气规格表
    - 泄漏电流:在额定电压下5分钟内 ≤ 0.01CV (μA)


    产品特点和优势


    - 高性能: 在极端温度环境下仍能保持高性能表现。
    - 高可靠性: 可靠性水平为0.5%/1000小时(在额定电压和温度下)。
    - 环保: 符合RoHS指令(6/6)。
    - 激光标识: 提供更好的辨识度和防伪性。
    - 可选金镀层: 增加耐腐蚀性和焊接性。
    - 兼容性: 符合EIA标准535BAAC,EIA 481标准。

    应用案例和使用建议


    - 典型应用场景: 用于工业和汽车电子设备中的去耦合和滤波,如DC/DC转换器、便携式电子产品、通信设备及控制单元等。
    - 使用建议: 对于需要长期高温工作的场合,建议选择具有更高额定电压的产品以确保长期稳定性。在设计电路时,需考虑最大允许纹波电流和电压降,并适当选择ESR值以减少功率损耗。

    兼容性和支持


    - 兼容性: 该产品与常见的工业和汽车电子产品兼容,满足EIA标准,便于集成。
    - 支持: 提供详细的用户手册和技术支持,可通过访问K-SIM软件进行详细分析。

    常见问题与解决方案


    - 问题1: 如何确定最佳的ESR值?
    - 解决方案: 参考具体零件号的电气规格表并根据电路需求选择合适的ESR值。
    - 问题2: 温度对纹波电流的影响?
    - 解决方案: 根据温度补偿乘数表调整最大纹波电流值。

    总结和推荐


    KEMET T499 汽车级固态钽电容器凭借其出色的性能、高可靠性和广泛的温度适应性,非常适合需要在极端环境下工作的工业和汽车应用。通过选择合适的产品和正确的使用方法,可以最大限度地提高系统的可靠性和稳定性。因此,我们强烈推荐使用这款电容器,尤其是在需要高可靠性、严格温度要求的应用场合。

T499D686K010ATE800参数

参数
电容值 68μF
容差 ±10%
额定电压 10V
工作寿命 2000h@ 175°C
ESR-等效串联电阻 800mΩ
长*宽*高 7.3mm*4.3mm*2.8mm
通用封装 2917
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

T499D686K010ATE800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T499D686K010ATE800数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T499D686K010ATE800 T499D686K010ATE800数据手册

T499D686K010ATE800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.9127 ¥ 7.6384
1000+ $ 0.8557 ¥ 7.1607
1500+ $ 0.8257 ¥ 6.9104
2500+ $ 0.7913 ¥ 6.6225
3500+ $ 0.7705 ¥ 6.4481
5000+ $ 0.7499 ¥ 6.2753
12500+ $ 0.703 ¥ 5.883
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 3819.2
