T598V106M035ATE120

产品分类: 钽电容
厂牌: KEMET
产品描述: 10μF 2000h@ 105°C ±20% 35V 120mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*2mm
供应商型号: 399-16039-2-ND
供应商: Digi-Key
标准整包数: 1000

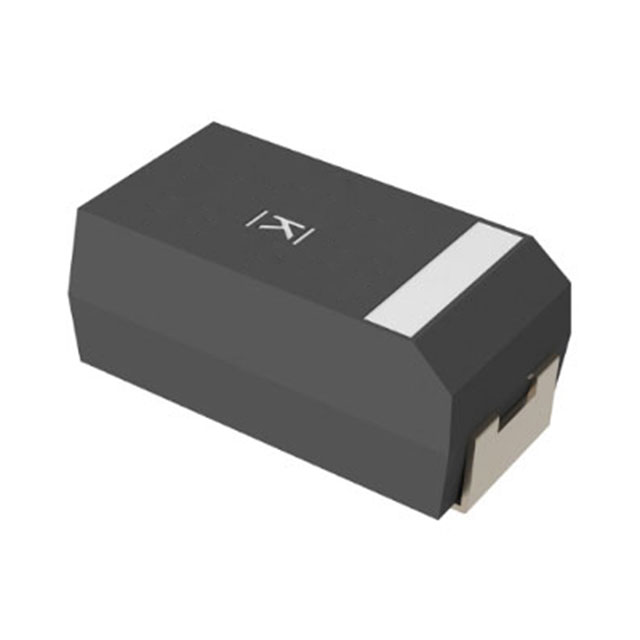

KEMET 钽电容 T598V106M035ATE120

T598V106M035ATE120概述

    KEMET Organic Capacitor (KO-CAP®) – Automotive Grade

    1. 产品简介


    KEMET有机电容器(KO-CAP®)是一款固态电解质电容器,采用导电聚合物阴极。该产品具有非常低的等效串联电阻(ESR)和出色的高频率下电容保持率。KO-CAP结合了多层陶瓷电容器的低ESR、铝电解电容器的高电容以及钽电容器的体积效率,全部集成到一个表面贴装封装中。与液态电解质电容器不同,KO-CAP具备非常长的工作寿命和优异的纹波电流能力,特别适用于各种市场细分,尤其在汽车领域有着广泛的应用。

    2. 技术参数


    KEMET有机电容器的主要技术参数如下:
    - 额定电压范围: 2.5 VDC 至 50 VDC
    - 工作温度范围: -55°C 至 105°C/125°C/150°C
    - 额定电容范围: 10 μF 至 470 μF(120 Hz/25°C)
    - 电容容差: K(10%)、M(20%)
    - 损耗因子(DF, 120 Hz): 见具体型号规格表
    - 等效串联电阻(ESR, 100 kHz): 见具体型号规格表
    - 泄漏电流: ≤ 0.1 CV (μA) 在额定电压下5分钟后
    - 耐环境性能: 符合RoHS标准,无卤素

    3. 产品特点和优势


    KEMET有机电容器具有多项独特功能和优势:
    - 超低ESR: 降低系统功耗并提高电路性能。
    - 全面符合AEC-Q200资格测试计划: 确保产品的可靠性。
    - 高温高湿条件下稳定性强: 符合恶劣环境下的严格要求。
    - 专门针对防务和航空航天领域的H端子和浪涌电流测试选项。
    - ISO TS 16949认证工厂制造: 确保高质量生产。

    4. 应用案例和使用建议


    KEMET有机电容器广泛应用于多种市场细分,特别是在汽车领域,如娱乐信息系统、高级驾驶辅助系统(ADAS)、底盘和安全系统以及动力总成等。这些领域对环境条件如高湿度和高温度有特殊要求。
    使用建议:
    - 在需要高可靠性的应用中选择具有更高额定电压和更宽工作温度范围的产品。
    - 在高湿度环境中使用时,确保适当的电路设计以避免因冷凝导致的短路问题。

    5. 兼容性和支持


    该产品兼容多种其他电子元器件和设备,并且KEMET提供了PPAP/PSW及变更控制支持。用户可获得相应的技术文档和软件工具,例如通过访问 [ksim.kemet.com](http://ksim.kemet.com) 使用KEMET的K-SIM仿真软件。

    6. 常见问题与解决方案


    问题1: 产品出现泄漏电流异常。
    解决方案: 检查产品安装环境是否满足湿度和温度要求。若不符合要求,则需更换更适合环境条件的产品。
    问题2: ESR值偏高。
    解决方案: 确认电源频率和负载条件,选择适合工作频率和负载特性的电容器型号。

    7. 总结和推荐


    综上所述,KEMET有机电容器(KO-CAP®)是一款高性能、高可靠性的产品,特别适合在恶劣环境下工作的应用场合。它的低ESR、高稳定性和长使用寿命使其在市场上具有很强的竞争力。基于其出色的性能和广泛应用,强烈推荐此产品用于各种严苛的电子工程设计中。

T598V106M035ATE120参数

参数
电容值 10μF
容差 ±20%
额定电压 35V
工作寿命 2000h@ 105°C
ESR-等效串联电阻 120mΩ@ 100kHz
长*宽*高 7.3mm*4.3mm*2mm
通用封装 2917
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

T598V106M035ATE120厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T598V106M035ATE120数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T598V106M035ATE120 T598V106M035ATE120数据手册

T598V106M035ATE120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.9815 ¥ 8.1342
库存: 1000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 8134.2
直接购买
加入购物车
