T520B476M010AHE035

产品分类: 钽电容
厂牌: KEMET
产品描述: 47μF 2000h@ 105°C ±20% 10V 35mΩ@ 100kHz 1411 贴片安装 3.5mm*2.8mm*2mm
供应商型号: 80-T520B476M10AHE035
供应商: Mouser
标准整包数: 1

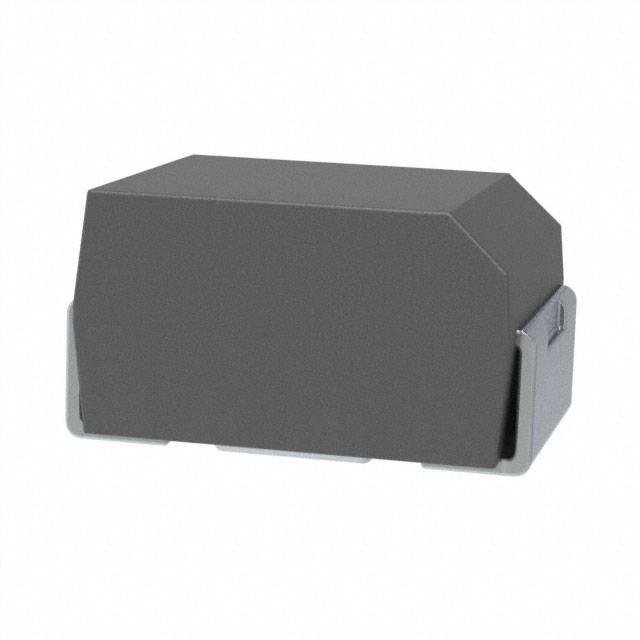

KEMET 钽电容 T520B476M010AHE035

T520B476M010AHE035概述

    # KEMET Organic Capacitor (KO-CAP®) T52x/T530 技术手册解读

    产品简介


    KEMET Organic Capacitor (KO-CAP®) 是一款固态电解质电容器,其导电聚合物阴极能够提供极低的等效串联电阻(ESR)和优异的高频条件下电容保持能力。KO-CAP 结合了多层陶瓷电容器的低 ESR 特性、铝电解电容器的高电容量和钽电容器的体积效率于一身,适用于表面贴装封装。相较于传统的液态电解质电容器,KO-CAP 具有更长的操作寿命和更高的纹波电流承载能力。
    T52X/T530 系列提供了 KO-CAP 家族中最广泛的电压范围、电容值和外壳尺寸选择,适合高达 48V 直流电压轨的一般用途直流应用。

    产品特点和优势


    - 极低的 ESR 值:低至 5 mΩ,实现高效的能量存储和传输。
    - 温度和电压稳定性:电容值在整个温度和电压范围内保持稳定。
    - 无老化效应:长时间运行无需额外维护。
    - 高纹波处理能力:适合需要高电流波动的应用。
    - 体积效率高:占用空间小。
    - 高频电容保持能力:能够在高频下保持稳定的电容值。
    - 加速稳态老化测试:100% 的零件经过加速稳态老化测试。
    - 浪涌电流测试:100% 的零件经过浪涌电流测试。
    - 环保材料:卤素自由环氧树脂且符合 RoHS 标准。
    应用领域
    - DC/DC 转换器
    - 音频/声频电路(移动电话、基站、智能手机、MP3 播放器)
    - 电源输入端口
    - 便携式电子产品(笔记本电脑、显示器、固态硬盘、硬盘驱动器、USB 设备、数码相机、GPS 导航系统、WiFi 模块)
    - 电信设备
    - 消费类电子产品(分析和测试设备、高速服务器)
    - 高压应用(12V 至 48V 输入电源轨)
    - 空间受限的密集电路
    - 微处理器解耦
    - 高纹波电流应用

    技术参数


    以下是 T52x/T530 系列的一些关键技术参数:
    - 操作温度范围:-55°C 至 85°C/105°C/125°C
    - 额定电容范围:4.7 µF 至 1,500 µF(120 Hz/25°C)
    - 电容容差:K(10%)、M(20%)
    - 额定电压范围:2V 至 75V
    - 损耗因子(DF):具体参见产品型号规格表
    - 等效串联电阻(ESR):具体参见产品型号规格表
    - 漏电流:具体参见产品型号规格表
    订购信息
    订购代码结构如下:
    ```
    T520 V 157 M 006 A T E045
    ```
    - T:钽电容系列
    - 520:聚合物电容器标准版
    - V:外壳尺寸
    - 157:电容值(157 pF)
    - M:±20% 容差
    - 006:额定电压(6.3V)
    - A:无特定设计要求
    - T:100% 锡镀层
    - E045:ESR 为 45 mΩ
    性能特点
    - 长期可靠性:平均失效率为 0.5%/1,000 小时,在类别电压和类别温度下。
    - 使用寿命预测:当实际应用电压和温度低于类别电压和温度时,寿命预期将超过大多数硬件的实用寿命(>10 年)。
    - 温度和电压加速因子:可根据公式计算特定条件下的使用寿命。
    应用案例与使用建议
    应用案例
    - 在电源管理模块中作为储能电容器。
    - 在音频放大器中减少信号失真。
    - 在便携式医疗设备中提供稳定的电源支持。
    使用建议
    - 在高温环境中使用时,确保设计考虑了良好的散热措施。
    - 对于高频率应用,优先选择具有更高电容保持能力的产品型号。
    - 根据具体应用需求选择合适的额定电压和电容值。
    兼容性与支持
    - KO-CAP 产品与多种主流电路板设计兼容。
    - KEMET 提供全面的技术支持和服务,包括产品咨询、定制化解决方案和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查电路是否存在短路或过载情况。 |
    | 温度过高导致性能下降 | 调整散热方案,降低工作温度。 |
    | ESR 过高 | 更换更高品质的电容器或调整电路布局以减少线路阻抗。 |
    总结与推荐
    KEMET Organic Capacitor (KO-CAP®) T52x/T530 系列以其卓越的性能、广泛的适用性和良好的可靠性在市场上占据了一席之地。它特别适合需要高效率、稳定性和紧凑设计的现代电子系统。对于需要高性能电容解决方案的设计工程师来说,这是一个值得信赖的选择。我们强烈推荐此系列产品用于各种需要高效储能和低 ESR 的应用场景。

T520B476M010AHE035参数

参数
电容值 47μF
额定电压 10V
工作寿命 2000h@ 105°C
ESR-等效串联电阻 35mΩ@ 100kHz
容差 ±20%
长*宽*高 3.5mm*2.8mm*2mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T520B476M010AHE035厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T520B476M010AHE035数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T520B476M010AHE035 T520B476M010AHE035数据手册

T520B476M010AHE035封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.633 ¥ 13.7989
10+ $ 0.851 ¥ 7.191
100+ $ 0.7425 ¥ 6.2741
500+ $ 0.6037 ¥ 5.1014
1000+ $ 0.5627 ¥ 4.7546
2000+ $ 0.4936 ¥ 4.1706
4000+ $ 0.4547 ¥ 3.8418
10000+ $ 0.4505 ¥ 3.8063
库存: 1540
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.79
