C0603H103J3GAC7867

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 10nF ±5% C0G(NP0) 25V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号:
供应商:
标准整包数: 0

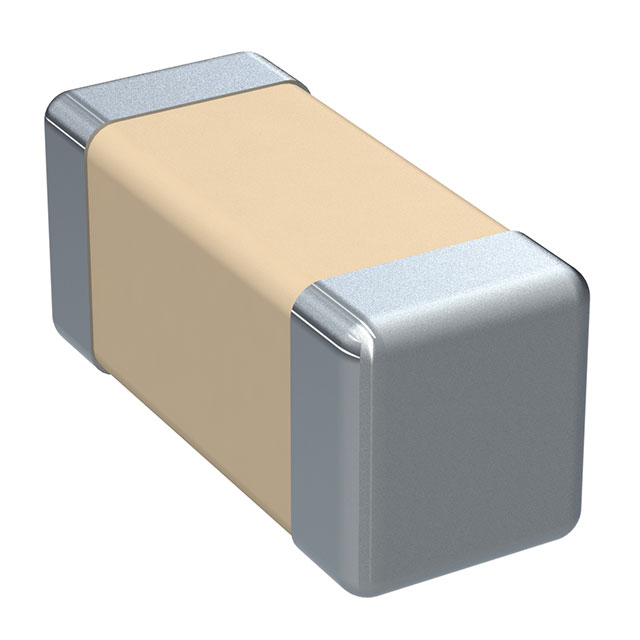

KEMET 陶瓷电容 C0603H103J3GAC7867

C0603H103J3GAC7867概述

    # KEMET 高温表面贴装C0G多层陶瓷电容器 (MLCCs) 技术手册

    产品简介


    KEMET的高温表面贴装C0G多层陶瓷电容器(MLCCs)采用坚固且专有的C0G/NP0基础金属电极(BME)介质系统,可在高达200°C的极端温度下提供行业领先的性能。这些设备特别设计用于应对苛刻工业环境的需求,如井下石油勘探以及汽车和航空发动机舱室电路。
    KEMET的高温C0G电容器具有温度补偿功能,非常适合谐振电路应用或对电容特性的Q值和稳定性有要求的应用场景。它们在时间和电压变化下不会改变电容值,并且在环境温度范围内表现出几乎可以忽略不计的电容变化。从-55°C到+200°C,电容变化限制为±30ppm/°C。此外,这些电容器在高达200°C的温度下还表现出高绝缘电阻和低损耗因子,并且在高频时具有较低的等效串联电阻(ESR),体积效率优于竞争的高温贵金属电极(PME)和BME陶瓷电容器。
    这些设备无铅,符合RoHS和REACH标准,无需任何豁免。

    技术参数


    工作温度范围
    -55°C 至 +200°C
    温度稳定性
    ±30 ppm/°C(至200°C)
    电压等级
    10V、16V、25V、50V、100V 和 200V
    容量范围
    0.5 pF 至 470 nF
    容量公差
    ±0.10 pF、±0.25 pF、±0.5 pF、±1%、±2%、±5%、±10% 或 ±20%
    电气特性
    - 无压电噪声
    - 极低的等效串联电阻(ESR)和等效串联电感(ESL)
    - 高热稳定性
    - 高纹波电流能力
    - 在标称频率下具备优选的电容解决方案(线频率至MHz范围)
    绝缘电阻
    在25°C时最低1,000兆欧姆·微法或100 GΩ
    特殊特性
    - 无极性,安装方便
    - 提供纯锡、金锡混合或100%纯锡表面处理
    - 尺寸:EIA 0402、0603、0805、1206、1210、1812 和 2220

    产品特点和优势


    独特功能
    1. 宽广的工作温度范围:支持从-55°C到+200°C的工作温度,满足极端环境下的需求。
    2. 卓越的电容稳定性:具有出色的温度稳定性(±30 ppm/°C),确保长期使用中电容值不受影响。
    3. 高可靠性:无铅、RoHS和REACH合规,符合严格的环保标准。
    4. 高绝缘电阻:在高温环境下仍能保持高绝缘电阻,适合高频应用。
    5. 低损耗因子:适用于需要低功耗和高能效的电路。
    市场竞争力
    - 体积效率高:相较于其他同类产品,在相同尺寸下可提供更高的容量。
    - 应用广泛:适用于工业控制、航空航天、石油勘探等高要求场景。

    应用案例和使用建议


    典型应用场景
    1. 关键定时和调谐电路:如振荡器、滤波器和天线匹配电路。
    2. 高电流脉冲电路:如开关电源和逆变器中的旁路电容。
    3. 恶劣环境下的应用:如地下钻探设备、汽车引擎舱室及地质探测仪器。
    使用建议
    - 在选择容量和公差时,根据具体应用场景和精度需求进行匹配。
    - 在极端温度环境中使用时,确保电路板设计考虑热膨胀系数差异。
    - 对于高频应用,建议使用低ESR版本以减少损耗。

    兼容性和支持


    兼容性
    - 与其他主流制造商的标准封装尺寸兼容,便于集成到现有设计中。
    - 支持锡铅合金、纯锡和金终端选项。
    厂商支持
    - 提供详尽的技术文档和技术支持服务。
    - 可根据客户需求定制特殊规格的产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度升高导致电容值不稳定 | 确保选用高温稳定的C0G电容器,并检查电路设计是否考虑了散热措施。 |
    | 安装后出现异常噪声 | 检查是否使用了抗噪声设计,如屏蔽层或滤波器。 |
    | 产品寿命不足 | 核对工作条件是否超过额定参数范围,必要时升级至更高耐久型号。 |

    总结和推荐


    产品综合评估
    KEMET的高温度C0G MLCC系列以其卓越的电容稳定性和宽泛的工作温度范围,成为极端环境下的理想选择。它在工业、航空和能源领域的应用潜力巨大,特别是在那些对高精度和高可靠性有严格要求的场合。
    推荐使用
    对于需要高性能电容元件的设计师来说,KEMET的C0G MLCC是不可或缺的选择。其优异的品质和广泛的兼容性使其成为高端电子设计的首选材料之一。
    如果您正在寻找一款能够在极端条件下可靠运行的电容器,KEMET的C0G MLCC无疑是最佳选择之一。通过严格的工艺控制和先进的材料技术,这些电容器不仅能满足当前的设计需求,还为未来的技术创新提供了坚实的基础。

C0603H103J3GAC7867参数

参数
电容值 10nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 25V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

C0603H103J3GAC7867厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603H103J3GAC7867数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603H103J3GAC7867 C0603H103J3GAC7867数据手册

C0603H103J3GAC7867封装设计

查看详情并下载
Symbol
Footprint
3D Model
