T520X477M006ATE010

产品分类: 钽电容
厂牌: KEMET
产品描述: 470μF 2000h@ 105°C ±20% 6.3V 10mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: SSE-T520X477M006ATE010
供应商: 海外现货
标准整包数: 500

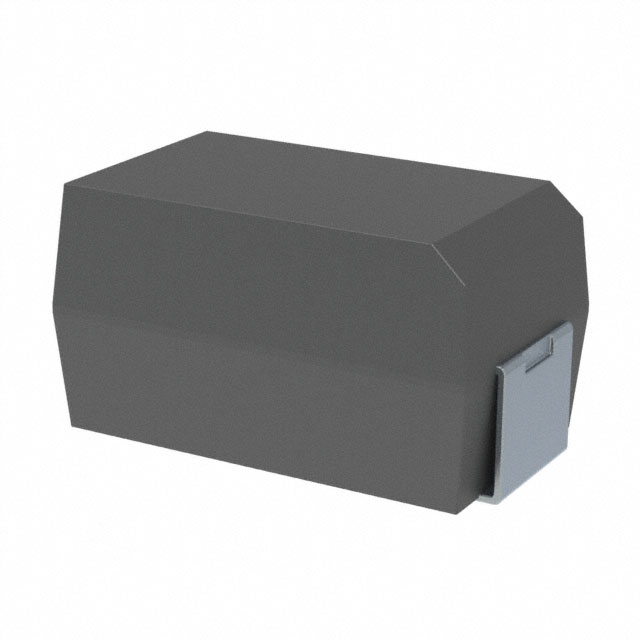

KEMET 钽电容 T520X477M006ATE010

T520X477M006ATE010概述

    KEMET有机电容器(KO-CAP®) T52X/T530 聚合物电解电容技术手册

    1. 产品简介


    KEMET有机电容器(KO-CAP®)是一种固态电解电容器,采用导电聚合物阴极设计。这种电容器具备非常低的等效串联电阻(ESR),并在高频下表现出出色的电容保留能力。KO-CAP结合了多层陶瓷电容器的低ESR、铝电解电容器的高电容值和钽电容器的体积效率,所有这些功能都被封装在一个表面贴装的结构中。相比液体电解质基电容器,KO-CAP具有超长的工作寿命和高纹波电流处理能力。

    2. 技术参数


    - 额定电容范围: 4.7 μF至1,500 μF(120 Hz/25°C)
    - 电容容差: K级(10%)、M级(20%)
    - 额定电压范围: 2 V至75 V
    - 最大工作温度: 85°C/105°C/125°C(取决于型号)
    - ESR (100 kHz): 参见特定型号的技术规范表
    - 泄漏电流: 参见特定型号的技术规范表
    - 纹波电流处理能力: 高
    - 容积效率: 优异
    - 高频电容保持率: 出色
    - 环保标准: RoHS合规、无卤素、UL94 V-0阻燃等级

    3. 产品特点和优势


    - 超低ESR: 可低至5 mΩ,提升电路的整体效率
    - 稳定的电容: 在不同温度和电压范围内表现出色
    - 无老化效应: 不随时间推移而退化
    - 高纹波处理能力: 适合高纹波电流的应用场合
    - 卓越的频率响应: 高频下的电容保持率优异

    4. 应用案例和使用建议


    - DC/DC转换器: 用于电源管理中的电压调节
    - 音频/声频电路: 手机、基站、智能电话、MP3播放器
    - 电源输入: 笔记本电脑、显示器、SSD、HDD和USB设备
    - 电信: 高速服务器和通信设备
    - 高电压应用: 12 V至48 V的电源输入
    - 空间受限的密集电路: 如微处理器旁路电容
    - 使用建议: 在设计电路时,根据具体应用需求选择合适的型号和规格,确保电容的额定电压和电容值满足应用要求。

    5. 兼容性和支持


    - 兼容性: KO-CAP系列与其他类型的电子元器件具有良好的兼容性,便于在复杂电路中集成
    - 支持和服务: KEMET提供详尽的技术文档、在线仿真工具K-SIM,以及专业的技术支持服务,帮助用户更好地理解和应用这些电容器。

    6. 常见问题与解决方案


    - 问题: 电容容值波动较大
    - 解决方案: 确保安装环境温度在规定范围内,并检查是否存在焊接不良或引脚虚焊的情况
    - 问题: ESR值偏高
    - 解决方案: 检查电容安装方向是否正确,并确保电容与电路板接触良好
    - 问题: 泄漏电流异常
    - 解决方案: 检查电容是否受潮,如是则更换新的电容

    7. 总结和推荐


    综上所述,KEMET有机电容器(KO-CAP®) T52X/T530聚合物电解电容在各种应用场景中表现卓越,其独特的低ESR、高电容保持率和长寿命使其成为高性能电源管理和信号处理的理想选择。我们强烈推荐在需要高可靠性和高频率响应的场合使用这款电容器。此外,KEMET提供的全面支持和服务使得这款产品在市场上具有很强的竞争优势。

T520X477M006ATE010参数

参数
电容值 470μF
额定电压 6.3V
工作寿命 2000h@ 105°C
ESR-等效串联电阻 10mΩ@ 100kHz
容差 ±20%
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 2917
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

T520X477M006ATE010厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T520X477M006ATE010数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T520X477M006ATE010 T520X477M006ATE010数据手册

T520X477M006ATE010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 5.4537 ¥ 46.084
1000+ $ 5.0642 ¥ 42.7929
2000+ $ 4.7266 ¥ 39.9395
3000+ $ 4.4312 ¥ 37.4436
5000+ $ 4.1705 ¥ 35.2407
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 23042
