C1206C475J8NAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 4.7μF ±5% X8L 10V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: 399-C1206C475J8NAC7800TR-ND
供应商: Digi-Key
标准整包数: 2000

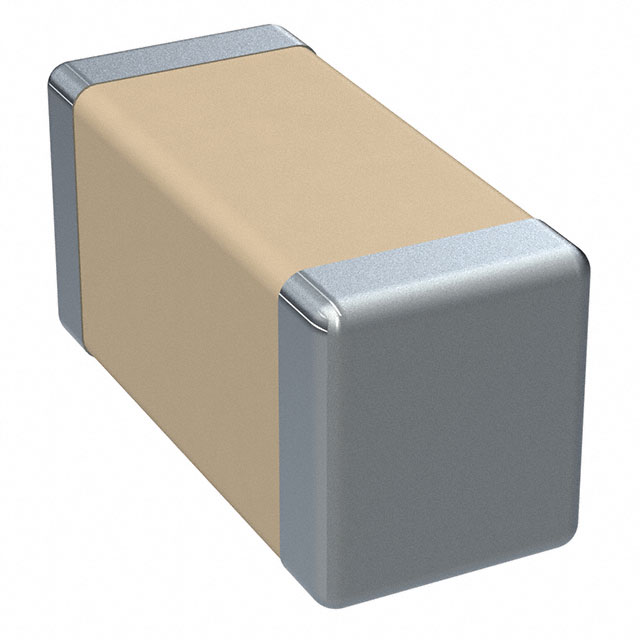

KEMET 陶瓷电容 C1206C475J8NAC7800

C1206C475J8NAC7800概述

    高温陶瓷电容技术手册解析

    产品简介


    KEMET的X8L陶瓷电容器是一款专为高温应用设计的产品,采用独特的X8L介电材料,可承受高达150°C的工作温度,被归类为“通用型高温电容器”。这些固定式陶瓷电容器主要适用于高可靠性需求的应用场景,如高温旁路和去耦应用,以及频率鉴别电路中,其中对电容值稳定性的要求不高。该系列产品具备可预测的时间和电压变化引起的电容值变化,并且在125°C以下表现出极小的温度相关电容变化。当温度超过125°C时,电容值会呈现更宽的波动范围。电容值的变化范围限制在-55°C至+125°C之间为±15%,而在125°C至150°C范围内为+15%,-40%。
    为了应对更加苛刻的使用环境,X8L电容器提供了灵活的端子解决方案,通过抑制PCB弯曲应力传递到刚性陶瓷体上来减少弯曲裂缝的发生,从而避免低阻抗或短路故障。此外,该系列还提供符合汽车标准AEC-Q200的产品选项,广泛应用于汽车电路及其他高温环境下的工业领域。

    技术参数


    - 工作温度范围: -55°C至+150°C
    - 电压等级: 10VDC、16VDC、25VDC、50VDC
    - 电容范围: 0.012μF至10μF
    - 容差: ±5%、±10%、±20%
    - 封装尺寸: EIA 0402、0603、0805、1206、1210
    - 特性: 无极性设计,确保安装简便;100%纯锡镀层端子保证优异的焊接性能;支持商业级和车规级(AEC-Q200)两种版本
    产品特点与优势
    X8L陶瓷电容器以其卓越的高温耐受能力脱颖而出,能够在极端条件下保持稳定的性能表现。特别是其灵活端子技术显著提升了机械强度,降低了因振动或热循环造成的损害风险。同时,作为车规级组件,它完全符合AEC-Q200的要求,满足现代汽车电子系统的严格标准。此外,100%纯锡镀层不仅增强了焊接牢固度,也符合RoHS和REACH环保规范,适合各类绿色制造项目。
    应用案例及使用建议
    典型应用场景包括但不限于石油钻探工具内部、发动机舱附近以及航空航天系统中。针对这类高强度工作的环境,建议优先考虑带有柔性端子设计的型号以增强可靠性。对于需要更高精度控制的应用场合,则应选择较低误差级别的电容器。
    兼容性与支持
    本系列产品可无缝集成到现有的电子产品架构内,无论是普通消费类电子产品还是专业工业装置都能轻松适配。制造商提供了全面的技术支持服务,涵盖从选型指导到后期维护全程跟踪。同时,根据客户需求,也可定制特殊规格版本。
    常见问题解答
    - 问: X8L系列的最大工作温度是多少?
    答: 最大工作温度可达150°C。

    - 问: 是否支持铅含量要求较低的产品?
    答: 是的,所有型号均为无铅产品,并且满足RoHS和REACH合规性。
    - 问: 如何选择合适的封装尺寸?
    答: 根据具体应用需求选择对应尺寸,例如小型化需求推荐使用0402或0603,而较大功率处理则倾向于1206或更大。
    结论与推荐
    综上所述,KEMET X8L高温陶瓷电容器凭借其出色的温度适应能力和多样的配置选项,在众多行业中占据重要地位。无论是在严酷环境下工作的传感器还是高速运转的汽车电子模块里,这款产品均能展现出色的表现。因此,强烈推荐给寻求高性能、高可靠性的工程师们选用。

C1206C475J8NAC7800参数

参数
电容值 4.7μF
容差 ±5%
温度系数 X8L
额定电压 10V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

C1206C475J8NAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C475J8NAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C475J8NAC7800 C1206C475J8NAC7800数据手册
