首页  >  产品百科  >  C0603C332J4GACTU

C0603C332J4GACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 3.3nF ±5% C0G(NP0) 16V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 80-C0603C332J4GACTU
供应商: Mouser
标准整包数: 1

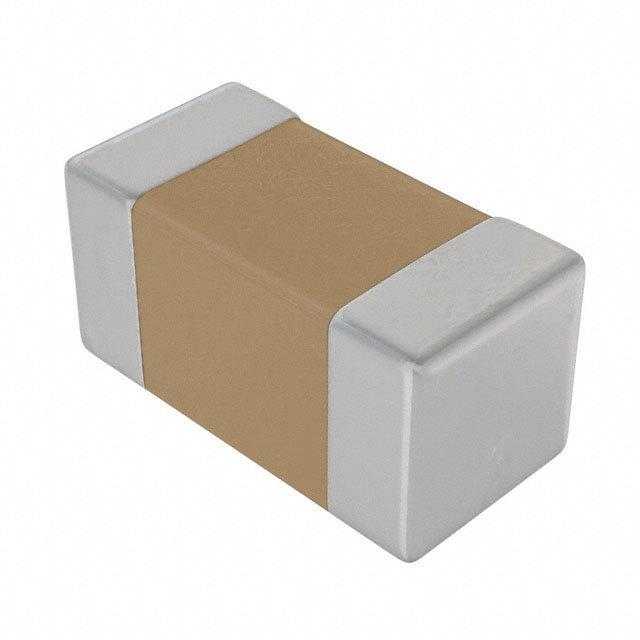

KEMET 陶瓷电容 C0603C332J4GACTU

C0603C332J4GACTU概述

    KEMET C0G 多层陶瓷贴片电容器(SMD MLCCs)技术手册

    1. 产品简介


    KEMET 的 C0G 多层陶瓷贴片电容器(SMD MLCCs)是一款具有出色稳定性和温度补偿特性的电子元件。其主要功能在于提供精确的电容值,适用于需要高精度和稳定性的电路设计。这种电容器特别适合应用于高频信号处理、脉冲电路、滤波、瞬态电压抑制等场景。

    2. 技术参数


    以下是 C0G 多层陶瓷贴片电容器的关键技术参数:
    - 工作温度范围:−55°C 至 +125°C
    - 额定电压范围:10 V 至 250 V
    - 封装尺寸:EIA 0201, 0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 和 2225
    - 电容范围:0.5 pF 至 0.47 μF
    - 电容公差:±0.10 pF, ±0.25 pF, ±0.5 pF, ±1%, ±2%, ±5%, ±10%, 和 ±20%
    - 耐压能力:250% 额定电压
    - 介电强度:无电晕放电
    - 损耗因子:最大限值为 0.1%(25°C)
    - 绝缘电阻:1,000 兆欧·微法拉或 100 GΩ(25°C,120±5 秒)

    3. 产品特点和优势


    C0G 电容器的主要优势包括:
    - 宽温区:−55°C 至 +125°C 的宽温度范围确保了电容器在各种极端环境下都能正常工作。
    - 环保合规:无铅、RoHS 和 REACH 合规,符合国际环保标准。
    - 出色的稳定性:在整个温度范围内电容变化极小(±30 ppm/°C),无时间依赖的电容衰减。
    - 低ESR和ESL:具有极低的等效串联电阻(ESR)和等效串联电感(ESL),从而减少了功耗并提高了频率响应。
    - 无噪音:无压电噪声,避免了因振动导致的噪声干扰。

    4. 应用案例和使用建议


    C0G 电容器因其卓越的稳定性和温度补偿特性,在多种应用场景中表现出色:
    - 高频通信:在高频信号传输中,C0G 电容器能保持稳定的电容值,确保信号完整性。
    - 电源滤波:用于电源滤波时,能有效减少纹波电压,提高系统可靠性。
    - 阻抗匹配:在高频电路中用于阻抗匹配,提高信号传输效率。
    使用建议:
    在选择具体型号时,应根据实际应用场景选择合适的电容值和封装尺寸。例如,在高频通信电路中,建议选用较小的封装尺寸以减少寄生效应;在电源滤波电路中,建议选择较高的额定电压以应对瞬态电压冲击。

    5. 兼容性和支持


    C0G 电容器支持广泛的封装尺寸和额定电压,可以轻松集成到现有的 PCB 设计中。KEMET 提供了详细的技术支持文档和售后服务,帮助用户更好地理解和使用这款电容器。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - Q: 电容器安装后,为什么出现短路?
    - A: 可能是焊点质量不佳或引脚焊接不牢固,建议重新检查焊点并进行适当修补。
    - Q: 电容器在高温环境下工作,性能下降明显。
    - A: 确保所选电容器的工作温度范围符合应用需求。如超出范围,建议更换适用温度范围更广的产品。
    - Q: 电容器在电路中发生失效。
    - A: 检查电路是否存在过电压或过电流现象,确认电源供应是否稳定。若问题依旧,可能需要更换电容器。

    7. 总结和推荐


    总体而言,KEMET 的 C0G 多层陶瓷贴片电容器以其卓越的温度稳定性和宽工作温度范围,成为高频电路、电源滤波和阻抗匹配的理想选择。凭借出色的稳定性和高可靠性,推荐在各种高要求的应用环境中使用。
    如果您正在寻找一款能够在苛刻条件下稳定工作的电容器,KEMET 的 C0G 多层陶瓷贴片电容器无疑是您的首选。

C0603C332J4GACTU参数

参数
电容值 3.3nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 16V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售

C0603C332J4GACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603C332J4GACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603C332J4GACTU C0603C332J4GACTU数据手册

C0603C332J4GACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3795 ¥ 3.2068
10+ $ 0.161 ¥ 1.3605
100+ $ 0.1415 ¥ 1.1953
500+ $ 0.1034 ¥ 0.8737
1000+ $ 0.0935 ¥ 0.7757
4000+ $ 0.0767 ¥ 0.6479
8000+ $ 0.0648 ¥ 0.5476
24000+ $ 0.0599 ¥ 0.5057
48000+ $ 0.0557 ¥ 0.4702
库存: 3768
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.2
直接购买
加入购物车
