T520D477M006ATE030

产品分类: 钽电容
厂牌: KEMET
产品描述: 470μF 2000h@ 105°C ±20% 6.3V 30mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: ET-2762254
供应商: 海外现货
标准整包数: 1

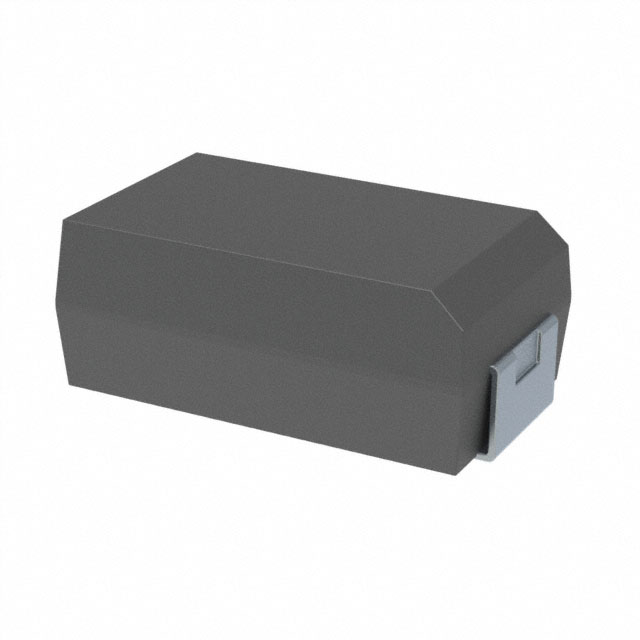

KEMET 钽电容 T520D477M006ATE030

T520D477M006ATE030概述


    产品简介


    本电子元器件是KEMET公司生产的T520系列聚合物钽电容。该产品采用表面贴装技术(SMD),具有低等效串联电阻(Low ESR)和非易燃特性,适用于广泛的商业应用。此电容器的主要功能包括提供稳定的电容值和优秀的电气性能,广泛应用于通信设备、计算机系统、消费电子产品等领域。

    技术参数


    - 封装尺寸: 7343, 长(L) 7.3mm ±0.3mm, 宽(W) 4.3mm ±0.3mm, 高(H) 2.8mm ±0.3mm, 引脚间距(P) 0.9mm, 引脚宽度(F) 2.4mm ±0.1mm
    - 额定容量: 470μF
    - 容量容差: ±20%
    - 额定电压: 6.3VDC (工作温度可达105℃)
    - 工作温度范围: -55℃ ~ +105℃
    - 额定温度: 105℃
    - 使用寿命: 2000小时 (105℃)
    - 湿度测试: 在60℃、90%RH环境下进行500小时测试,无负载
    - 等效串联电阻(ESR): 30mΩ (100kHz, 25℃)
    - 纹波电流: 2700mA (rms, 100kHz, 45℃), 1890mA (rms, 85℃), 675mA (rms, 105℃)
    - 漏电流: 296.1μA (5分钟, 25℃)

    产品特点和优势


    该电容器的优势在于其低等效串联电阻(Low ESR),能够在高频率条件下保持良好的电气性能。其聚合物结构使得该电容器更加稳定且不易燃,提高了电路的可靠性和安全性。此外,该电容器的高容差和宽工作温度范围使其在多种恶劣环境下仍能稳定工作,进一步增强了其市场竞争力。

    应用案例和使用建议


    该电容器广泛应用于消费电子产品、计算机系统、通信设备等。例如,在智能手机中,它可以用于电源管理模块,确保稳定的供电。在使用时,建议根据具体应用选择合适的型号,如根据工作环境选择适宜的温度等级,并根据负载条件选择合适的纹波电流值以避免过热。

    兼容性和支持


    该电容器采用标准的SMD封装,便于与市场上常见的SMD设备兼容。KEMET公司提供全面的技术支持和售后服务,客户可通过公司官网或客服渠道获得相关技术支持。

    常见问题与解决方案


    - 问:如何选择合适的电容器型号?
    答:根据应用的具体要求,如所需容量、工作电压、工作温度范围等因素进行选择。

    - 问:纹波电流过高会导致什么问题?
    答:可能导致电容器内部温度升高,缩短使用寿命。建议合理控制电路中的纹波电流。

    总结和推荐


    总体来看,T520系列聚合物钽电容器凭借其优异的电气特性和宽广的工作温度范围,成为众多应用场合的理想选择。其出色的性能和广泛的适用性使它在市场上具备很强的竞争力。对于需要高性能电容器的应用场景,我们强烈推荐使用这款产品。

T520D477M006ATE030参数

参数
电容值 470μF
ESR-等效串联电阻 30mΩ@ 100kHz
容差 ±20%
额定电压 6.3V
工作寿命 2000h@ 105°C
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T520D477M006ATE030厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T520D477M006ATE030数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T520D477M006ATE030 T520D477M006ATE030数据手册

T520D477M006ATE030封装设计

查看详情并下载
Symbol
Footprint
3D Model
