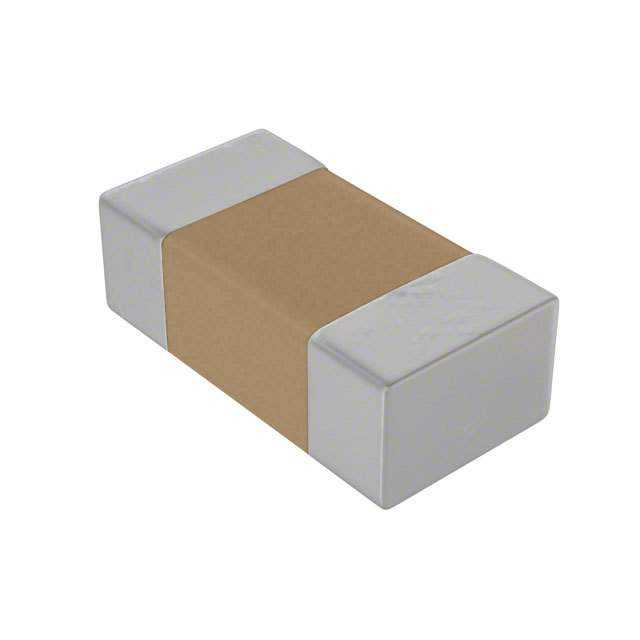

C1206C102J1RAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±5% X7R 100V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 80-C1206C102J1RACTU
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 C1206C102J1RAC7800

C1206C102J1RAC7800概述

    高质量文章:KEMET X7R 系列多层陶瓷芯片电容器

    1. 产品简介


    KEMET 的 X7R 系列多层陶瓷芯片电容器(SMD MLCCs)是工业和消费电子领域广泛应用的关键组件。这类电容器具有稳定可靠的温度特性,适用于旁路、去耦、滤波以及瞬态电压抑制等多种应用。其主要功能在于提供稳定的直流偏置,并确保电路在不同温度条件下仍能正常运行。

    2. 技术参数


    - 工作温度范围: -55°C 到 +125°C。
    - 电压等级: 6.3V、10V、16V、25V、35V、50V、100V、200V 和 250V。
    - 电容范围: 从 10 pF 到 47 μF。
    - 容差: ±5%、±10% 和 ±20%。
    - 封装尺寸: EIA 0402、0603、0805、1206、1210、1808、1812、1825、2220 和 2225。
    - 材料特性: X7R 陶瓷电介质,温度稳定性高,适用于商业级应用。
    - 电气特性: 无极性设计,最大限度减少了安装问题;采用全哑光锡电镀工艺,焊接性能优良。
    - 包装方式: 提供 7 英寸和 13 英寸卷带,可根据客户需求进行激光打标或不打标。

    3. 产品特点和优势


    - 宽广的工作温度范围:可在极端环境中保持稳定,适用于多种应用场景。
    - 环保特性:无铅,符合 RoHS 和 REACH 标准。
    - 高度兼容:可选择多种容值和电压等级,满足不同的设计需求。
    - 优良的焊接性能:哑光锡电镀提高了焊接可靠性。
    - 低失效率:内部测试确保产品质量,提升系统整体可靠性。

    4. 应用案例和使用建议


    KEMET X7R 系列电容器广泛应用于多种电子设备中,例如汽车电子、移动通信、工业自动化及医疗设备等。以下是一些具体的应用案例:
    - 旁路电容:在电源管理中用于滤除高频噪声,提升电源的稳定性和效率。
    - 去耦电容:在集成电路周围用于稳定电源电压,减少电源波动对信号的影响。
    - 滤波电容:用于滤除电源输入端的低频纹波,提高系统的抗干扰能力。
    使用建议:
    - 在高温环境下使用时,建议选择较高耐温等级的产品,以确保长期稳定性。
    - 在高频率应用中,选择较低容值的电容可以更好地抑制高频噪声。
    - 在空间受限的应用中,建议选用较小封装尺寸的产品,以节省空间。

    5. 兼容性和支持


    KEMET X7R 系列电容器具有广泛的兼容性,能够与其他标准电子元件无缝集成。KEMET 提供全面的技术支持和服务,包括产品选型指南、设计手册和在线技术支持平台,帮助客户解决设计过程中的各种问题。

    6. 常见问题与解决方案


    - Q: 电容器在高温下会出现什么问题?
    - A: 高温环境下,电容值会发生一定的变化,但 KEMET X7R 系列产品设计有温度稳定特性,能在 -55°C 到 +125°C 范围内保持良好的性能。

    - Q: 如何选择合适的电容器?
    - A: 选择时需考虑工作电压、电容值及工作温度范围等因素。如果在高频应用中,建议选择容值较小的电容器以提高滤波效果。

    7. 总结和推荐


    KEMET X7R 系列多层陶瓷芯片电容器凭借其广泛的工作温度范围、高可靠性及优良的焊接性能,成为众多电子设备的理想选择。特别适用于需要在严苛环境下保持稳定性的场合。结合其高性价比和良好的技术支持服务,强烈推荐使用 KEMET X7R 系列电容器来提升产品的整体性能和可靠性。

C1206C102J1RAC7800参数

参数
电容值 1nF
容差 ±5%
温度系数 X7R
额定电压 100V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1206C102J1RAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C102J1RAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C102J1RAC7800 C1206C102J1RAC7800数据手册

C1206C102J1RAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5405 ¥ 4.5672
10+ $ 0.3588 ¥ 3.0319
100+ $ 0.2162 ¥ 1.8269
500+ $ 0.1529 ¥ 1.292
1000+ $ 0.1426 ¥ 1.2046
4000+ $ 0.1199 ¥ 1.013
8000+ $ 0.1166 ¥ 0.9856
库存: 10450
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.56
