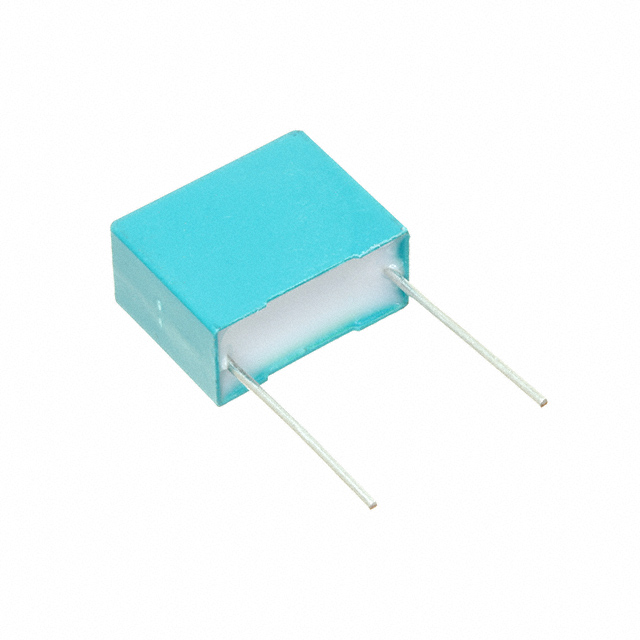

F861DU225K310ZLH0J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2.2μF ±10% 聚丙烯 310V 通孔安装 26mm*13mm*22mm
供应商型号: 80-F861DU225K310ZLH0
供应商: Mouser
标准整包数: 1
KEMET 薄膜电容 F861DU225K310ZLH0J

F861DU225K310ZLH0J概述

    KEMET F861 系列金属化聚丙烯薄膜EMI抑制电容器技术手册

    产品简介


    KEMET F861 系列金属化聚丙烯薄膜 EMI 抑制电容器是一种专为交流线路上的电磁干扰 (EMI) 抑制设计的产品。这些电容器采用符合 UL 94 V–0 的自熄树脂封装,并经过严格的测试,确保其安全可靠。它们适用于需要X2安全等级的应用场合,特别是在需要跨线使用时。

    技术参数


    - 认证:ENEC, UL, cUL, CQC
    - 额定电压:310 VAC 50/60 Hz
    - 电容范围:0.01 – 4.7 µF
    - 引脚间距:7.5 – 37.5 mm
    - 电容公差:±20%, ±10%
    - 气候类别:40/110/56(根据 IEC 60068–1)
    - 包装方式:符合 IEC 60286–2标准的带状和卷盘
    - 环保:符合RoHS标准,无铅端子
    - 工作温度范围:−40°C 至 +110°C
    - 工厂100%测试:在1,900 VDC条件下进行测试

    产品特点和优势


    - 安全等级高:F861 系列达到 X2 安全等级,可在各类跨线应用中提供有效的 EMI 抑制。
    - 广泛的适用性:从低至 0.01 µF 到高达 4.7 µF 的宽泛电容范围,满足不同应用需求。
    - 高可靠性:通过严苛的环境测试和100%工厂测试,确保长期稳定运行。
    - 环保材料:符合RoHS标准且无铅端子,适合绿色电子产品设计。

    应用案例和使用建议


    F861 系列电容器广泛应用于家电、照明系统和工业设备中,以减少电源线路的电磁干扰。例如,在空气净化器或电视电源模块中,安装这些电容器可以显著降低高频噪音,提升设备的整体性能。
    使用建议:
    - 在安装前,应确保设备处于非通电状态,以免损坏电容器。
    - 注意电容值的选择要与电路需求匹配,过高或过低都可能导致不理想的性能。
    - 在焊接过程中,避免过热以防止电容器损坏。

    兼容性和支持


    - 兼容性:F861 系列与市面上主流的交流线和直流线电源设备兼容。
    - 支持:KEMET 提供详尽的技术文档和支持服务,确保客户能够顺利集成并使用这些电容器。

    常见问题与解决方案


    1. 问:电容器表面是否有热感应?
    答:通常情况下不会产生明显的温升。如需处理过高的温度,请参考手册中的建议,选择适当尺寸的电容器并保证良好的散热条件。
    2. 问:如何进行基本测试?
    答:首先使用万用表检测电容值是否在规定的公差范围内,然后在规定的直流电压下检查绝缘电阻,确保不低于最低要求。

    总结和推荐


    KEMET F861 系列金属化聚丙烯薄膜 EMI 抑制电容器是一款高效、可靠且环保的产品。它的广泛应用证明了其卓越的性能和可靠性。对于需要严格 EMI 抑制的应用场合,这款电容器是理想的选择。我们强烈推荐此款电容器用于各种交流线路应用,特别是那些需要X2安全等级的应用。

F861DU225K310ZLH0J参数

参数
电容值 2.2μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 310V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 26mm*13mm*22mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

F861DU225K310ZLH0J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F861DU225K310ZLH0J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F861DU225K310ZLH0J F861DU225K310ZLH0J数据手册

F861DU225K310ZLH0J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.082 ¥ 26.0429
10+ $ 2.1045 ¥ 17.783
50+ $ 1.617 ¥ 13.6637
100+ $ 1.4256 ¥ 12.0463
300+ $ 1.2528 ¥ 10.5862
900+ $ 1.1664 ¥ 9.8561
1800+ $ 1.0164 ¥ 8.5886
4800+ $ 0.9881 ¥ 8.349
库存: 587
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.04
