T494D476K010AT

产品分类: 钽电容
厂牌: KEMET
产品描述: 47μF 2000h@ 125°C ±10% 10V 220mΩ 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: 399-8476-2-ND
供应商: Digi-Key
标准整包数: 500

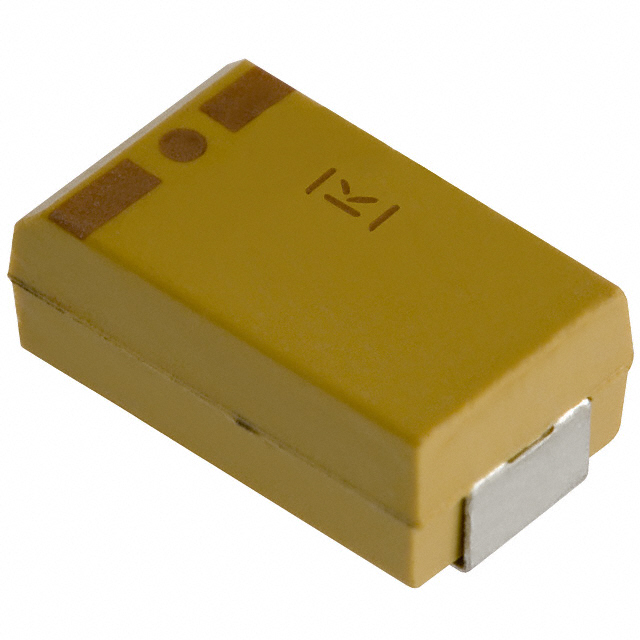

KEMET 钽电容 T494D476K010AT

T494D476K010AT概述


    产品简介


    KEMET T494 低ESR固态钽电解电容器
    KEMET T494是一款专为现代自动化表面贴装工艺设计的低ESR(等效串联电阻)固态钽电解电容器。此产品集KEMET先进的固体钽技术与最新材料和制造技术于一体,提供了卓越的整体性能和价值。它符合或超过了EIA标准535BAAC的要求。这款电容器采用无卤素环氧树脂制造,并提供100%锡镀层或金镀层,满足环保要求并符合RoHS标准。T494在多领域应用广泛,如DC/DC转换器、便携式电子设备、通信系统和控制单元。

    技术参数


    - 额定电容范围:0.1μF至1000μF(在120Hz/25°C下)
    - 容差:±10%,±20%
    - 额定电压范围:2.5VDC至50VDC
    - 工作温度范围:-55°C至+125°C
    - 储存寿命:在0V条件下125°C老化2000小时,容量变化±10%
    - 耐热冲击测试:MIL-STD-202方法107条件B,-55°C至+125°C循环1000次,容量变化±5%
    - 浪涌电压测试:85°C条件下1.32倍额定电压,1000次循环;或125°C条件下1.2倍额定电压,1000次循环,容量变化±5%
    - 额定引脚耐久性:85°C额定电压下2000小时;125°C条件下额定电压的2/3下2000小时
    - 封装:卷带包装符合EIA 481标准,适用于所有带料供给放置单元

    产品特点和优势


    - 更低ESR:比传统产品具有更低的等效串联电阻,从而提高效率和减少热损失。
    - 高可靠性:通过了多项严格的质量和可靠性测试,确保长期稳定运行。
    - 兼容性强:可采用100%锡镀层或金镀层,易于焊接并适用于多种表面贴装工艺。
    - 环保设计:无卤素、RoHS符合,适合绿色电子产品制造。
    - 多样化尺寸:提供多种尺寸选项以适应不同应用需求。

    应用案例和使用建议


    典型应用:
    - 电源管理:在DC/DC转换器中作为滤波器和平滑电容器使用,有效减少输出纹波。
    - 便携设备:由于小体积和高效率,适用于移动设备中的稳压电路。
    - 通讯系统:用于信号处理电路中的耦合和旁路电容器,提高信号质量。
    - 控制系统:用于控制板上旁路和去耦电容器,改善响应速度和稳定性。
    使用建议:
    - 确保在焊接过程中遵循制造商推荐的焊接曲线,避免过高的焊接温度和时间。
    - 在进行高温存储时注意保护措施,避免长时间暴露于高温环境中。
    - 对于需要高稳定性的场合,选择较低容差的型号以保证精度。

    兼容性和支持


    - 兼容性:该产品可以与其他标准的表面贴装元器件和设备良好配合使用。
    - 支持:KEMET公司提供详细的技术支持和售后服务,包括在线模拟工具K-SIM软件(https://ksim.kemet.com),帮助客户快速准确地进行产品选型和应用仿真。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊现象 | 确保焊接过程按照制造商推荐的焊接曲线执行,并使用合适的焊接工具。 |
    | 长期存放导致电容性能下降 | 在存放期间保持干燥,并且不要长时间暴露在高温或潮湿环境下。 |
    | 设备启动时电流过大 | 检查电容器的额定值是否与实际应用匹配,并调整负载以匹配电容器的能力。 |

    总结和推荐


    KEMET T494是一款高性能的固态钽电解电容器,特别适合于现代自动化表面贴装工艺。其显著的低ESR特性和高可靠性使其成为各种电子设备中理想的电容选择。我们强烈推荐这款产品给对产品质量和效率有高要求的设计工程师和采购团队。无论是在高密度集成模块还是紧凑型便携设备中,T494都能提供卓越的性能表现和可靠的服务。

T494D476K010AT参数

参数
电容值 47μF
工作寿命 2000h@ 125°C
ESR-等效串联电阻 220mΩ
容差 ±10%
额定电压 10V
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T494D476K010AT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T494D476K010AT数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T494D476K010AT T494D476K010AT数据手册

T494D476K010AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.9681 ¥ 8.1021
1000+ $ 0.9081 ¥ 7.5996
1500+ $ 0.8766 ¥ 7.3363
2500+ $ 0.8404 ¥ 7.0333
3500+ $ 0.8185 ¥ 6.8498
5000+ $ 0.7968 ¥ 6.6681
12500+ $ 0.7474 ¥ 6.2552
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 4051.05
