P278SJ473M480A

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 47nF ±20% 纸 480V 通孔安装 27mm*8mm*17mm
供应商型号: P278SJ473M480A
供应商: 国内现货
标准整包数: 5

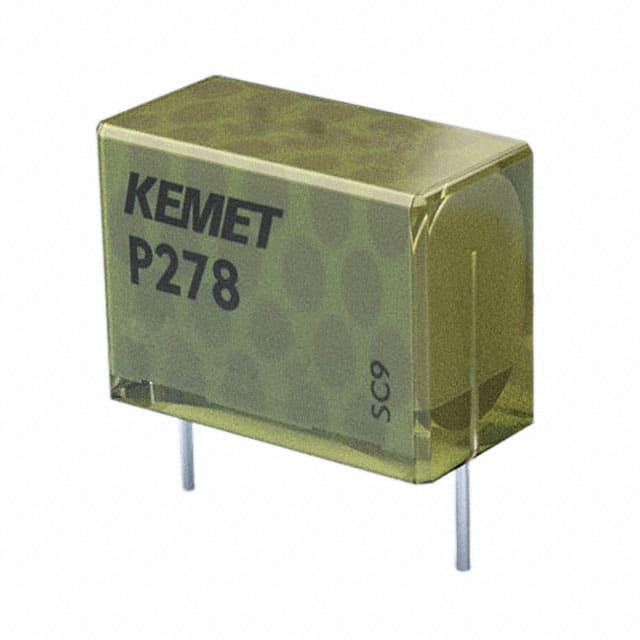

KEMET 薄膜电容 P278SJ473M480A

P278SJ473M480A概述


    产品简介


    P278, Metallized Impregnated Paper, Class X1, 480 VAC
    KEMET公司的P278系列薄膜电容器专为交流线路电磁干扰抑制和RC网络应用而设计。这类电容器采用多层金属化纸封装,浸渍于自熄灭材料中,符合UL 94 V–0标准要求。其主要功能是抑制电磁干扰(EMI),广泛应用于X1类和跨线应用中,确保系统稳定运行并减少电磁干扰带来的问题。

    技术参数


    - 认证批准:ENEC, UL, cUL
    - 额定电压:480 VAC(50/60 Hz)
    - 电容范围:0.001 – 0.15 µF
    - 引脚间距:10.2 – 25.4 mm
    - 电容公差:±20%
    - 气候类别:40/110/56,符合IEC 60068–1标准
    - 包装方式:符合IEC 60286–2标准
    - 环保合规性:RoHS合规,无铅端子
    - 工作温度范围:−40°C至+110°C
    - 工厂测试:所有产品在2,700 VDC下进行100%筛选测试
    - 安全性:具备主动和被动阻燃性
    - 自愈性:出色的自愈性能,即使频繁过压也能保证长期使用寿命
    - 抗离子化性能:由于纸介电介质浸渍处理,具有良好的抗离子化能力

    产品特点和优势


    1. 高安全性能:具备优秀的主动和被动阻燃性,提高了产品安全性。
    2. 长寿命:即使在高频次过压条件下也能保持长期稳定性。
    3. 优异的电容特性:电容范围广,电容公差控制在±20%,适合多种应用场景。
    4. 环境适应性强:工作温度范围宽,从-40°C到+110°C,适应多种恶劣环境。
    5. 高可靠性:良好的抗离子化能力和纸介电介质处理,确保长时间稳定运行。

    应用案例和使用建议


    典型应用:
    - 全球范围内作为电磁干扰抑制器用于X1类和跨线应用。
    - 用于交流线路的EMI抑制及RC网络设计。
    使用建议:
    1. 焊接过程注意事项:建议使用KEMET推荐的焊接曲线(如IEC 61760-1 Ed. 2),避免高温对电容器造成损害。
    2. 热敏感性:聚丙烯电容器特别敏感于热量,建议采取谨慎的焊接策略,如波峰焊时要特别注意控制预热和焊接温度。
    3. 包装选择:根据具体需求选择合适的包装形式(例如标准卷盘或大型卷盘),以方便自动化生产流程。
    4. 多步安装:在固化树脂后安装通孔部件,以避免损坏电容器。

    兼容性和支持


    - 兼容性:适用于广泛的电路设计,与各种电子元器件兼容。
    - 技术支持:提供详尽的技术文档和支持服务,如焊接指南和环境测试报告。
    - 客户支持:KEMET公司拥有全球销售办事处,可以为客户提供及时的技术支持和服务。

    常见问题与解决方案


    1. 焊接温度过高导致损坏:
    - 解决方法:遵循KEMET推荐的焊接曲线,确保预热和峰值焊接温度不超过设定值。避免反复测试同一电容器。

    2. 电容器失效:
    - 解决方法:确认电容器符合应用条件,例如工作温度、电压等级等。检查是否有误用或环境条件超标。

    3. 电容值不稳定:
    - 解决方法:进行重新测量和校准,确保电容值符合规格要求。若需要,更换新的电容器。

    总结和推荐


    总结:KEMET的P278系列电容器凭借其高安全性能、出色的自愈性和优异的电容特性,在电磁干扰抑制和RC网络应用中表现出色。其广泛的工作温度范围和优良的环境适应性使其成为工业应用的理想选择。
    推荐:强烈推荐使用KEMET的P278系列电容器,尤其适用于要求高可靠性和良好电磁兼容性的场合。通过遵循推荐的焊接工艺和包装建议,可以最大程度地发挥其性能优势。

P278SJ473M480A参数

参数
电容值 47nF
容差 ±20%
介电材料
额定电压-AC 480V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 27mm*8mm*17mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

P278SJ473M480A厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

P278SJ473M480A数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET P278SJ473M480A P278SJ473M480A数据手册

P278SJ473M480A封装设计

查看详情并下载
Symbol
Footprint
3D Model
