R523R410050P0K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1μF ±10% 聚丙烯 630V 310V 通孔安装 32mm*9mm*17.1mm
供应商型号: N-R523R410050P0K
供应商: 云汉优选
标准整包数: 1

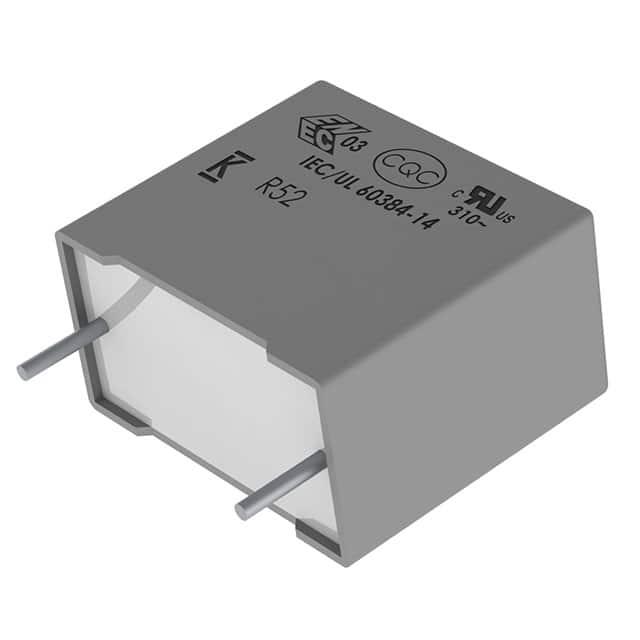

KEMET 薄膜电容 R523R410050P0K

R523R410050P0K概述


    产品简介


    R52系列电容是专为苛刻环境设计的金属化聚丙烯薄膜电磁干扰抑制电容器,属于X2类(IEC 60384-14)。它们适用于全球范围内,尤其是在电源线及电能计量设备中,对电磁干扰进行抑制。此外,这些电容器还符合汽车电子委员会(Automotive Electronics Council, AEC)制定的AEC-Q200认证标准,适合用于极端环境条件下的汽车应用。

    技术参数


    - 认证批准: ENEC, UL, cUL, CQC
    - 安全等级: X2级 (IEC 60384-14)
    - THB测试等级: IIB级:85°C,85%相对湿度,500小时
    - 额定电压: 310 VAC (50/60 Hz)
    - 电容范围: 0.047 – 22 µF
    - 引脚间距: 10.0 – 37.5 mm
    - 电容容差: ±20%, ±10%
    - 气候类别: 40/110/56 (IEC 60068-1)
    - 包装方式: 符合IEC 60286-2标准的卷带和盘式包装
    - 环保认证: RoHS合规,无铅端子
    - 工作温度范围: −40°C 至 +110°C
    - 工厂筛选测试: 100%施加1,900 VDC电压测试
    - 自愈特性: 具备自愈能力
    - 汽车行业认证: AEC-Q200

    产品特点和优势


    R52系列电容器具有多种显著优势。首先,它们通过了多项国际认证,如ENEC、UL、cUL和CQC,保证了高可靠性和安全性。其次,具备X2安全等级的特性使其适用于电磁干扰抑制的应用。R52系列还具备优良的自愈性能,可在一定程度上恢复受损状态,延长使用寿命。最后,它们满足汽车电子产品严格的AEC-Q200标准,确保了在恶劣环境下也能保持稳定性能。

    应用案例和使用建议


    该系列电容器主要应用于电磁干扰抑制领域,典型应用包括电源线连接、电容电源供应和能源计量设备。此外,在汽车行业中,这种电容器尤其适用于极端环境下的应用,如发动机舱内的控制模块。针对具体应用,可以考虑选择不同电容值和引脚间距的型号以满足不同的需求。为了确保最佳性能,建议采用制造商推荐的安装方法,并确保良好的散热条件,特别是在高温环境中。

    兼容性和支持


    R52系列电容器的设计旨在与其他电子元件良好兼容,例如与各种类型的印刷电路板(PCB)配合使用。对于特定的使用场合,如在自动化装配线上使用自动贴装机时,需要考虑电容的机械强度和耐热性能。KEMET公司提供了详尽的技术文档和支持服务,包括在线模拟工具K-SIM和K-LEM,帮助用户更好地理解和应用这些电容器。

    常见问题与解决方案


    - 问题一:电容值不准确
    - 解决方案:确认所选型号是否在容差范围内,并检查焊接工艺和存储条件,以避免外部因素影响电容值。

    - 问题二:电容寿命短
    - 解决方案:确保工作环境符合规定的温度和湿度要求,避免过度振动或冲击。若仍存在问题,需联系技术支持团队进行进一步诊断。

    - 问题三:接触不良
    - 解决方案:仔细检查引脚焊接质量,必要时可重新焊接。同时,注意电路板布局设计,确保引脚间的间距足够。

    总结和推荐


    综上所述,KEMET R52系列电容器凭借其卓越的性能和广泛的适用性,在电磁干扰抑制领域表现出色。其多项国际认证、高可靠性以及优异的自愈性能使其成为电子设计工程师的理想选择。无论是工业还是汽车领域的严苛应用,这些电容器都展示出强大的适应性和稳定性。因此,我们强烈推荐使用R52系列电容器,以满足现代电子设备对高性能和高可靠性的需求。

R523R410050P0K参数

参数
电容值 1μF
容差 ±10%
介电材料 聚丙烯
额定电压-DC 630V
ESR-等效串联电阻 -
额定电压-AC 310V
长*宽*高 32mm*9mm*17.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

R523R410050P0K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R523R410050P0K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R523R410050P0K R523R410050P0K数据手册

R523R410050P0K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.7632 ¥ 6.4872
450+ $ 0.6489 ¥ 5.5157
950+ $ 0.6018 ¥ 5.1153
1300+ $ 0.5406 ¥ 4.5951
库存: 2252
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 973.08
直接购买
加入购物车
