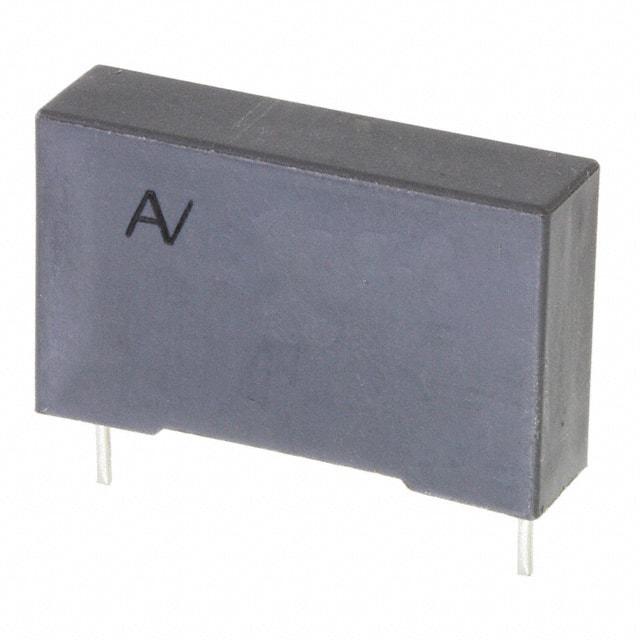

R75QN3100AA00K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 100nF ±10% 聚丙烯 1KV 250V 27.1mΩ 通孔安装 26.5mm*7mm*16mm
供应商型号: 12A-R75QN3100AA00K
供应商: 国内现货
标准整包数: 700
KEMET 薄膜电容 R75QN3100AA00K

R75QN3100AA00K概述

    # KEMET R75 系列单层金属化聚丙烯薄膜径向引线电容器技术手册解析

    产品简介


    基本介绍
    KEMET R75 系列单层金属化聚丙烯薄膜径向引线电容器是一款高性能电容产品,专为直流和脉冲应用设计。采用单层金属化聚丙烯介质,具有自愈特性,能够提供优异的电气性能和可靠性。其广泛应用于高电压、中到大电流电路中,例如谐振电路、SCR 和 IGBT 电路、SiC 功率半导体电路及高频耦合和旁路电路。
    主要特点:
    - 类型:金属化聚丙烯薄膜电容器
    - 封装方式:径向引线
    - 适合 DC 和脉冲应用
    - 汽车级标准(符合 AEC-Q200)
    应用领域:
    - 高频耦合和旁路电路
    - 谐振电路
    - SCR 和 IGBT 电路
    - SiC MOSFET 电路
    - 直流链路和 DC 滤波
    - 振荡器电路

    技术参数


    | 参数 | 规格范围 |

    | 额定电压(VDC) | 160 至 2,000 V |
    | 容量范围 | 220 pF 至 33 µF |
    | 引脚间距(mm) | 5 至 37.5 |
    | 容量公差 | ±5%、±10%、±20% |
    | 工作温度范围 | −55°C 至 +105°C |
    | 防火等级 | UL 94 V-0 符合 |
    | 环境适应性 | 满足 IEC 60068–1 的 55/105/56 规范 |
    | RoHS 合规性 | 符合且无卤材料可选 |

    产品特点和优势


    独特功能
    - 自愈特性:在过电压条件下能有效恢复绝缘,延长使用寿命。
    - 宽工作温度范围:能够在极端环境下稳定运行。
    - AEC-Q200 汽车级认证:适用于严苛的汽车电子环境。
    - 高耐压能力:电压范围高达 2,000 VDC,适用于高电压应用。
    - RoHS 合规:环保设计,满足全球法规要求。
    市场竞争力
    R75 系列电容器凭借其优异的性能和可靠的设计,在工业控制、汽车电子、电源转换等领域具有显著的市场竞争力。

    应用案例和使用建议


    典型应用案例
    1. 谐振电路:用于高频谐振电路中,作为储能和滤波组件。
    2. 功率半导体保护:如用于保护 SCR 和 IGBT,确保电路安全运行。
    3. DC 链路滤波:在电动汽车的电池管理系统中提供稳定的滤波效果。
    使用建议
    - 在高频和高电流环境中,应确保电容器的工作电压不超过额定值的 85%,以避免热效应导致性能下降。
    - 在极端低温或高温环境下,需选择容量变化小、稳定性高的型号。
    - 为防止过载,建议在设计时预留一定的余量。

    兼容性和支持


    兼容性
    R75 系列电容器与主流 PCB 设计和焊点工艺高度兼容,可广泛适配于多种电子设备和模块。
    支持服务
    KEMET 提供详尽的技术文档和支持服务,涵盖产品选型、应用指导及售后保障。此外,其先进的制造工艺和质量管理体系,确保了产品的长期稳定供应。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量漂移过大 | 确保储存条件满足标准;定期测试绝缘电阻 |
    | 过载烧毁 | 检查工作电压是否超过规定值并调整负载 |
    | 温度过高 | 优化散热设计或降低环境温度 |

    总结和推荐


    综合评估
    KEMET R75 系列电容器以其卓越的性能、可靠的稳定性及广泛的应用场景,成为高电压和高频电路的理想选择。无论是汽车电子还是工业应用,R75 系列都展现了其强大的竞争优势。
    推荐结论
    强烈推荐 R75 系列电容器用于高要求的工业和汽车电子项目。其优异的电气性能、环境适应性和长期可靠性使其成为市场的首选之一。对于需要高稳定性和低损耗的场景,R75 系列无疑是最佳解决方案。
    最终评分:9/10
    推荐指数:★★★★★

R75QN3100AA00K参数

参数
电容值 100nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 250V
额定电压-DC 1KV
ESR-等效串联电阻 27.1mΩ
长*宽*高 26.5mm*7mm*16mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

R75QN3100AA00K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R75QN3100AA00K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R75QN3100AA00K R75QN3100AA00K数据手册
