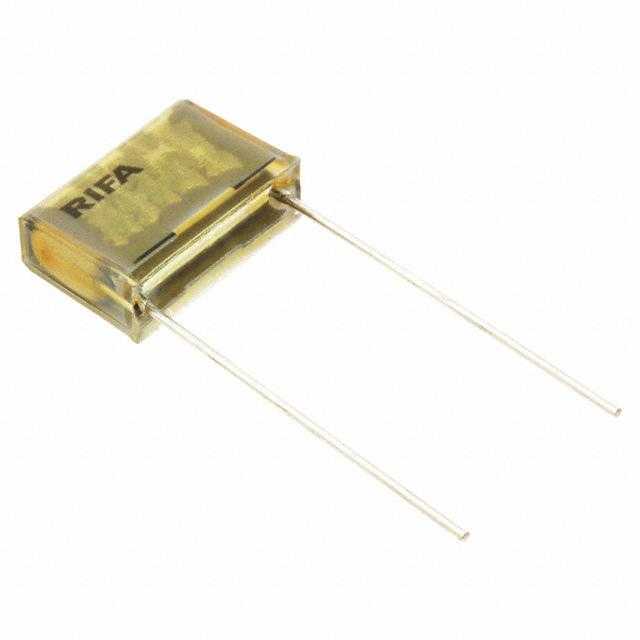

PME271M533MR30

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 33nF ±20% 纸,金属化 275V 通孔安装 18.5mm*6mm*12.5mm
供应商型号: 1731787
供应商: 海外现货
标准整包数: 400
KEMET 薄膜电容 PME271M533MR30

PME271M533MR30概述


    产品简介


    产品类型:X2等级金属化纸介电EMI抑制电容器。
    主要功能:该电容器设计用于交流电路中电磁干扰(EMI)的抑制。它们特别适用于X2和跨线路应用,具有出色的自我修复性能和高耐热性。
    应用领域:广泛应用于家电、工业控制、照明系统和其他需要电磁干扰抑制的应用场合。

    技术参数


    - 额定电压:275 VAC (50/60 Hz)
    - 电容范围:0.001 μF 至 0.6 μF
    - 引脚间距:10.2 mm 至 25.4 mm
    - 电容公差:对于 C ≤ 0.1 μF 的电容为 ±20%,对于 C > 0.1 μF 的电容为 ±10%
    - 温度范围:−40°C 至 +110°C
    - 气候类别:40/110/56 (IEC 60068–1)
    - 认证:ENEC, UL, cUL
    - 测试电压:端子间 2,150 VDC (100% 厂家测试)

    产品特点和优势


    - 最高安全级别:符合 UL 94 V-0标准,具备主动和被动阻燃性能。
    - 优秀的自我修复能力:即使频繁承受过电压也能保证长期使用寿命。
    - 良好的离子抗性:由于浸渍介质的特性而具有优良的抗电离能力。
    - 高 dV/dt 能力:能够在瞬态电压变化下稳定运行。
    - 极高的稳定性:浸渍纸材料确保了电容器在连续运行条件下的出色稳定性和可靠性。

    应用案例和使用建议


    应用案例:
    - 家用电器中的电磁干扰抑制。
    - 工业自动化设备的电磁噪声抑制。
    - 照明系统中的噪声过滤。
    使用建议:
    - 在使用过程中应注意电容器的工作环境温度,避免超过规定的温度范围。
    - 使用时应遵循推荐的焊接曲线进行波峰焊或选择性焊接,以减少因高温导致的损坏风险。
    - 焊接完成后,建议将电容器表面温度恢复到正常水平后再进行二次焊接。

    兼容性和支持


    该产品通过了多项认证,确保与大多数设备兼容。厂商提供全面的技术支持和维护服务,包括焊接过程指导和技术咨询。

    常见问题与解决方案


    常见问题:
    - 过度热应力:可能导致电容器损坏。
    - 焊接温度不当:可能导致电容器内部温度过高。
    解决方案:
    - 严格控制焊接温度:参照厂商推荐的焊接曲线进行操作。
    - 焊接后冷却:确保焊接后的电容器完全冷却再进行二次焊接。

    总结和推荐


    综合评估:
    - 主要优点:优异的自我修复能力和高耐热性使其在电磁干扰抑制领域表现出色。
    - 适用范围:适用于各种需要EMI抑制的应用场景。
    推荐使用:鉴于其卓越的性能和广泛的应用范围,强烈推荐在相关领域选用这款X2等级金属化纸介电EMI抑制电容器。

PME271M533MR30参数

参数
电容值 33nF
容差 ±20%
介电材料 纸,金属化
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC -
长*宽*高 18.5mm*6mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PME271M533MR30厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PME271M533MR30数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PME271M533MR30 PME271M533MR30数据手册
