PEG226KF3800QE1

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 800μF 40V -10%~30% 100mΩ@ 100Hz 1500h@ 150°C 1.96A@ 100Hz 通孔安装 26.7mm(长度)
供应商型号:
供应商:
标准整包数: 0

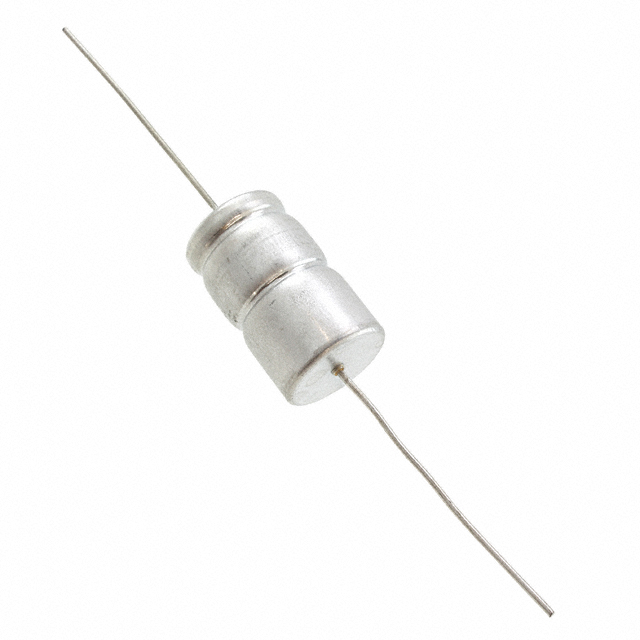

KEMET 铝电解电容 PEG226KF3800QE1

PEG226KF3800QE1概述

    KEMET PEG226 Axial Aluminum Electrolytic Capacitor

    产品简介


    KEMET PEG226 是一款高性能轴向电解电容器,专为具有极高需求的汽车应用而设计。它具备出色的技术性能,包括极高的纹波电流承载能力、优异的温度耐受性及高振动抵抗能力。这些特性使其成为许多工业和汽车应用的理想选择。

    技术参数


    KEMET PEG226 的关键技术参数如下:
    - 额定电压: 25 VDC 至 80 VDC
    - 容值范围: 250 μF 至 4,700 μF
    - 工作温度: –40°C 至 +150°C
    - 电容容差: ±20%
    - 工作寿命:
    - 在 150°C 条件下可达 2,000 小时
    - 在 125°C 条件下可达 6,300 至 8,400 小时
    - 最大纹波电流:
    - 100 Hz 下可达 28 A RMS(连续负载)
    - ESR:
    - 最大 ESR 随频率变化(详见数据表)

    产品特点和优势


    KEMET PEG226 的主要优势包括:
    - 超长使用寿命: 额定电压条件下,在 150°C 环境下可连续运行 2,000 小时,确保长时间稳定可靠。
    - 极高纹波电流承载能力: 能够承受高达 28 A RMS 的连续纹波电流,适用于高功率应用。
    - 卓越的机械稳定性: 通过极高的振动测试标准,适合在恶劣环境中使用。
    - 汽车级认证: 符合 AEC-Q200 标准,适用于汽车电子系统。

    应用案例和使用建议


    应用案例:
    KEMET PEG226 广泛应用于车载空调系统、电源转换模块和发动机控制系统等高可靠性要求的场合。其优异的温度特性和振动抵抗能力使其在极端环境下也能保持高效运作。
    使用建议:
    1. 散热管理: 在高功率应用中,考虑安装适当的散热装置以提高设备的稳定性和延长使用寿命。
    2. 正确安装: 遵循制造商提供的装配指南进行安装,避免因不当安装导致的损坏。
    3. 定期检测: 定期检查电容器的电容值和 ESR,确保其在最佳状态下工作。

    兼容性和支持


    KEMET PEG226 可与其他同类电子元器件配合使用,并且 KEMET 公司提供了全面的技术支持,包括详细的用户手册和在线技术支持。此外,所有产品均符合 RoHS 和 REACH 标准,保证环保合规性。

    常见问题与解决方案


    1. 问题: 安装后发现漏电现象。
    - 解决方法: 检查安装是否正确,尤其是引线是否接触良好。若问题依然存在,可能需要更换电容器。
    2. 问题: 电容器在高温下出现故障。
    - 解决方法: 确保电容器在规定的工作温度范围内使用,必要时增加散热措施。
    3. 问题: 电容器在高振动环境中失效。
    - 解决方法: 使用带有固定装置的产品版本,确保电容器稳固安装以减少振动影响。

    总结和推荐


    KEMET PEG226 轴向铝电解电容器凭借其卓越的电气性能、高可靠性及广泛的适用性,成为许多高要求应用的理想选择。无论是对温度、振动还是使用寿命都有严格要求的应用场合,这款电容器都能提供出色的解决方案。因此,强烈推荐在设计高可靠性的汽车电子系统时选用 KEMET PEG226。

PEG226KF3800QE1参数

参数
电容值 800μF
额定电压 40V
容差 -10%~30%
ESR-等效串联电阻 100mΩ@ 100Hz
工作寿命 1500h@ 150°C
纹波电流 1.96A@ 100Hz
长*宽*高 26.7mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

PEG226KF3800QE1厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PEG226KF3800QE1数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET PEG226KF3800QE1 PEG226KF3800QE1数据手册

PEG226KF3800QE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
