首页  >  产品百科  >  C1206X103J5RACAUTO

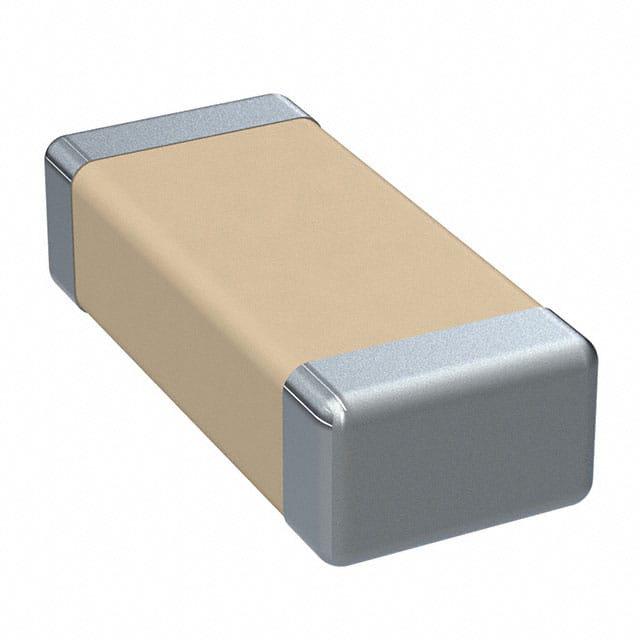

C1206X103J5RACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 10nF ±5% X7R 50V 1206 贴片安装 3.3mm*1.6mm*780μm
供应商型号: 2905998
供应商: 海外现货
标准整包数: 10
KEMET 陶瓷电容 C1206X103J5RACAUTO

C1206X103J5RACAUTO概述

    KEMET Automotive Grade Flexible Termination (FT-CAP) Multilayer Ceramic Capacitors

    1. 产品简介


    KEMET的柔性终端(FT-CAP)多层陶瓷电容器(MLCC)系列以其独特的柔性终端系统而著称。这些电容器采用了特殊的银环氧树脂层,位于标准终端材料的底层金属和镍屏障层之间,以增强机械柔韧性和焊接性,同时保持终端强度和电气性能。这种设计特别适用于缓解因电路板弯曲和热循环导致的机械应力所引起的断裂,从而防止低阻抗或短路故障。FT-CAP系列还具备严格的温度范围稳定性,非常适合各种极端条件下的应用。

    2. 技术参数


    - 电容值范围: 180 pF 到 22 μF
    - 电压等级: 6.3 VDC 到 250 VDC
    - 耐温范围: -55°C 至 +125°C
    - 容差范围: ±5%,±10%,±20%
    - 工作频率: 1 kHz (小于等于10 μF),120 Hz (大于10 μF)
    - 寿命老化率: 最大3.0%/十小时
    - 介电强度: 额定电压的250%
    - 绝缘电阻: 视具体型号和电容值而定
    - 介电损耗: 最大值根据电容值和额定电压不同而变化
    - 尺寸: 包括EIA 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225等多种封装

    3. 产品特点和优势


    - AEC-Q200汽车认证
    - 宽广的工作温度范围: -55°C 到 +125°C
    - 卓越的柔性性能: 可承受高达5mm的弯曲
    - 高电容韧性
    - 无铅、RoHS和REACH合规
    - 非极性设计, 安装简单
    - 100%纯哑光锡涂层, 焊接性优异

    4. 应用案例和使用建议


    这些电容器广泛应用于需要电池或电源直接连接的关键电路,例如输入滤波(电源平面/总线),高压电流应用(汽车电池线路)等。它们也适用于不允许多次保险丝熔断的应用。对于设计中存在高板弯应力或温度循环的应用,使用FT-CAP能够显著提升系统的可靠性和使用寿命。

    5. 兼容性和支持


    这些电容器与其他电子元件具有良好的兼容性,且KEMET公司提供生产零件批准过程(PPAP)和产品变更通知(PCN)服务,确保产品质量的一致性和可靠性。

    6. 常见问题与解决方案


    - 问题1: 温度变化导致电容值不稳定。
    - 解决方案: 使用时注意确保操作温度在规定的范围内。
    - 问题2: 安装后出现焊接不良。
    - 解决方案: 使用100%纯哑光锡涂层端子,以提高焊接质量。
    - 问题3: 寿命老化率超过预期。
    - 解决方案: 严格按照使用说明进行安装和维护,避免超负荷运行。

    7. 总结和推荐


    总的来说,KEMET的FT-CAP多层陶瓷电容器是针对汽车及其他工业应用而设计的高性能产品。它们不仅符合AEC-Q200标准,还能在广泛的温度范围内提供稳定可靠的性能。鉴于其卓越的设计、宽广的应用范围和良好的支持服务,我们强烈推荐这款产品用于需要高可靠性和严苛环境适应性的应用场合。

C1206X103J5RACAUTO参数

参数
电容值 10nF
容差 ±5%
温度系数 X7R
额定电压 50V
长*宽*高 3.3mm*1.6mm*780μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

C1206X103J5RACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206X103J5RACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206X103J5RACAUTO C1206X103J5RACAUTO数据手册

C1206X103J5RACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
