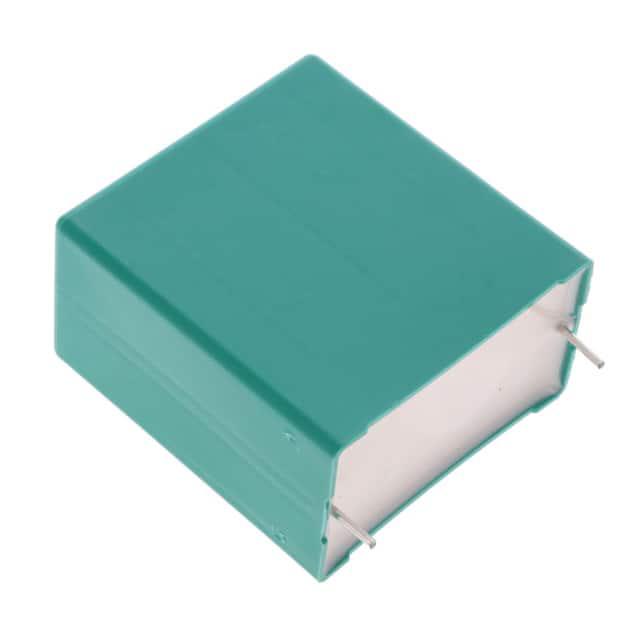

F871RO565M330Z

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 5.6μF ±20% 聚丙烯 330V 通孔安装 41mm*24mm*44mm
供应商型号: N-F871RO565M330Z
供应商: 云汉优选
标准整包数: 1
KEMET 薄膜电容 F871RO565M330Z

F871RO565M330Z概述

    F871 系列金属化聚丙烯薄膜EMI抑制电容器技术手册解析

    产品简介


    产品类型:
    F871 系列电容器是金属化聚丙烯薄膜型电容器,用于交流线路的电磁干扰(EMI)抑制滤波。它们具有高可靠性及广泛应用范围的特点,适用于需要X1安全分类的应用场合。
    主要功能:
    该系列电容器主要用于交流线路上的EMI抑制。它们能够有效地过滤掉电源线上的噪声和干扰,提高电子设备的稳定性和可靠性。适用于世界各地的各类工业和消费电子产品。
    应用领域:
    广泛应用于需要EMI抑制的各类设备,例如家电、工业自动化设备、通信设备以及医疗设备等。

    技术参数


    - 认证: ENEC, UL, cUL, CQC
    - 额定电压: 330 VAC 50/60 Hz
    - 电容范围: 0.001 µF 至 8.2 µF
    - 引脚间距: 10 mm 至 37.5 mm
    - 电容公差: ±20%,±10%
    - 气候类别: 40/110/56,符合IEC 60068–1
    - 包装: 符合IEC 60286–2标准
    - RoHS合规: 符合RoHS标准,无卤素
    - 工作温度范围: -40°C 至 +110°C
    - 工厂测试: 100%筛查,2500 VDC电压下进行

    产品特点和优势


    - 高可靠性: F871系列电容器通过严格的筛选测试,确保在极端条件下的高可靠性。
    - 宽广的电容范围和额定电压: 能满足各种应用场景的需要。
    - 优秀的耐热性: 工作温度范围宽广,最高可达110°C。
    - 环保设计: 所有新推出的KEMET EMI电容器均符合RoHS标准并无卤素,符合环保要求。
    - 自熄性树脂封装: 使用符合UL 94 V–0标准的自熄性树脂封装材料,提高了防火安全性。
    - 高精度电容值: 具备较高的精度公差(±10%),确保电容值的稳定性。

    应用案例和使用建议


    应用案例:
    1. 家庭电器: 在家用电器如洗衣机、微波炉等设备中,F871电容器可以有效抑制电源线上的电磁干扰,提高设备运行的稳定性和安全性。
    2. 工业设备: 在工业自动化设备中,F871电容器可确保信号的纯净度,避免电源噪声对控制系统的影响。
    3. 通信设备: 在通信设备如路由器、交换机等中,F871电容器有助于保护敏感电子元件免受外部干扰。
    使用建议:
    - 焊接过程建议: 波峰焊接和选择性焊接过程中,要特别注意温度控制,遵循KEMET推荐的焊接曲线以避免过热损坏电容器。
    - 包装与储存: 需按照标准IEC 60286–2规范的带装或散装形式存储电容器,确保环境湿度和温度符合要求。
    - 设计冗余: 对于关键应用,考虑添加保护电路或冗余措施,以增加系统的可靠性和安全性。

    兼容性和支持


    - 兼容性: 该系列电容器可与市场上主流的电子元件和设备兼容。
    - 技术支持: KEMET提供全面的技术支持和售后服务,包括详细的安装指南、技术咨询及产品更换服务。

    常见问题与解决方案


    - Q1: 如何避免焊接过程中的过热损坏?
    - A1: 严格按照KEMET推荐的焊接曲线操作,保持适当的预热时间和焊接温度,避免电容器内部元件温度超过110°C。

    - Q2: 如何正确存放电容器?
    - A2: 存放在干燥通风的地方,相对湿度不超过85%,温度控制在-40°C至+80°C之间,最好使用符合IEC 60286–2标准的包装盒或托盘。
    - Q3: 如何检测电容器是否正常工作?
    - A3: 可以通过万用表测量其电容值和阻抗特性来判断是否正常。不正常的读数可能意味着电容器已经失效。

    总结和推荐


    综合评估:
    F871系列金属化聚丙烯薄膜EMI抑制电容器凭借其出色的电气特性和广泛的适用范围,成为交流线路EMI抑制的理想选择。其在高温环境下仍能保持稳定的性能表现,使其成为严苛应用场景下的首选电容器。
    推荐使用:
    强烈推荐使用F871系列电容器。该系列产品具备高可靠性、优异的电气性能和环保特性,适用于多种复杂且高性能需求的应用场景。

F871RO565M330Z参数

参数
电容值 5.6μF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 330V
额定电压-DC -
长*宽*高 41mm*24mm*44mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

F871RO565M330Z厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F871RO565M330Z数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F871RO565M330Z F871RO565M330Z数据手册

F871RO565M330Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.2682 ¥ 44.7797
55+ $ 5.0264 ¥ 42.7244
150+ $ 4.8858 ¥ 41.5293
250+ $ 4.794 ¥ 40.749
库存: 273
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1119.49
