46KI333000N1M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 330nF ±20% 聚丙烯 通孔安装 18mm*9mm*9mm
供应商型号: TS-46KI333000N1M
供应商: 海外现货
标准整包数: 1000

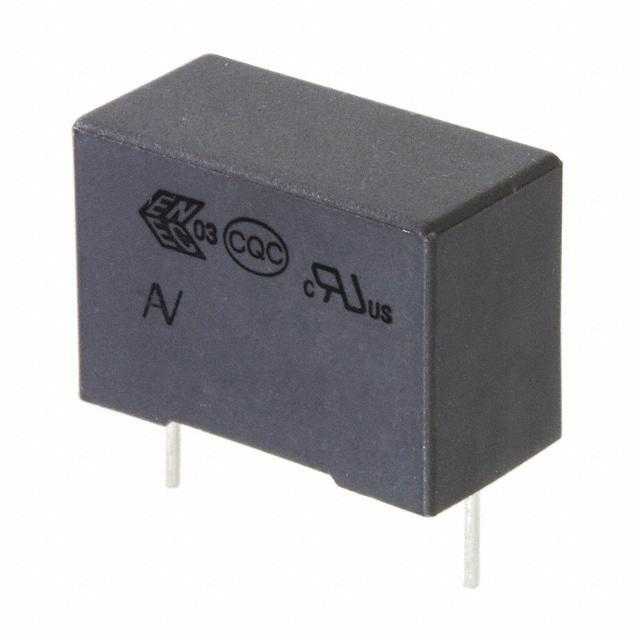

KEMET 薄膜电容 46KI333000N1M

46KI333000N1M概述


    产品简介


    KEMET R46系列金属化聚丙烯薄膜EMI抑制电容器是一种专门设计用于电磁干扰(EMI)抑制的产品,尤其适用于需要X2安全分类的电源线应用。这类电容器不会因为故障而导致电击风险,因此适合在特定环境下使用。其典型应用包括家电、工业设备、照明系统以及任何可能需要消除电磁干扰的场合。

    技术参数


    - 额定电压: 275 VAC (50/60 Hz)
    - 电容范围: 0.01 µF 至 10 µF
    - 电容公差: ±10%,±20%
    - 额定温度范围: -40°C 至 +110°C
    - 引脚间距: 10.0 mm 至 37.5 mm
    - 测试电压: 工厂100%筛选测试为2,200 VDC/1,500 VAC
    - 包装: 符合IEC 60286-2标准的卷带包装
    - 认证: ENEC, UL, cUL, CQC
    - 环境类别: IEC 60068-1 40/110/56

    产品特点和优势


    1. 自愈性: 一旦出现局部击穿现象,电容器能够通过自身机制修复损坏部分。
    2. 高可靠性: 符合严格的工业标准和认证,确保长期稳定运行。
    3. 环保材料: 采用无铅端子,符合RoHS指令要求。
    4. 阻燃特性: 具有良好的耐热性和阻燃性,确保在高温下稳定运行。
    5. 高容量范围: 可提供广泛的电容值选择,满足不同应用场景的需求。

    应用案例和使用建议


    R46系列电容器广泛应用于需要抑制电磁干扰的各类设备中。例如,在家用电器(如微波炉、冰箱)中,它们可以有效减少电流波动引起的噪声。在工业设备中,尤其是在需要高可靠性、高环境适应性的场合,R46系列也是优选产品。建议在安装过程中严格遵守焊接规范,特别是在使用波峰焊时,以避免因温度过高导致电容器损坏。

    兼容性和支持


    R46系列电容器与常见的电路板组件兼容,可用于标准波峰焊和选择性焊接工艺。KEMET公司提供了详细的技术文档和焊接指导,以确保最佳安装效果。此外,客户还可以联系KEMET获得进一步的支持和服务。

    常见问题与解决方案


    1. 问题: 焊接过程中电容器表面温度过高。
    - 解决方案: 遵循KEMET提供的焊接温度曲线,设置合适的预热和峰值焊接温度,同时限制焊接时间。
    2. 问题: 引脚间距不符合要求。
    - 解决方案: 根据具体应用场景选择合适的引脚间距代码,并参照订购选项表选择适当的包装形式。
    3. 问题: 存储时间超过推荐时间。
    - 解决方案: 确保电容器存储时间不超过24个月,并遵循推荐的存储条件,保持相对湿度和温度适宜。

    总结和推荐


    综上所述,KEMET R46系列金属化聚丙烯薄膜EMI抑制电容器凭借其高可靠性和多样的应用范围,成为市场上的一款优质产品。无论是家庭还是工业应用,该电容器均能提供有效的EMI抑制效果,同时具备出色的温度适应性和自愈能力。建议在设计过程中优先考虑R46系列,以确保系统的稳定性和安全性。

46KI333000N1M参数

参数
电容值 330nF
容差 ±20%
介电材料 聚丙烯
额定电压-DC -
ESR-等效串联电阻 -
额定电压-AC -
长*宽*高 18mm*9mm*9mm
安装方式 通孔安装

46KI333000N1M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

46KI333000N1M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET 46KI333000N1M 46KI333000N1M数据手册

46KI333000N1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3672 ¥ 3.1214
2000+ $ 0.2843 ¥ 2.4166
3000+ $ 0.2713 ¥ 2.3062
5000+ $ 0.2656 ¥ 2.2578
8000+ $ 0.2611 ¥ 2.219
库存: 0
起订量: 1000 增量: 1000
