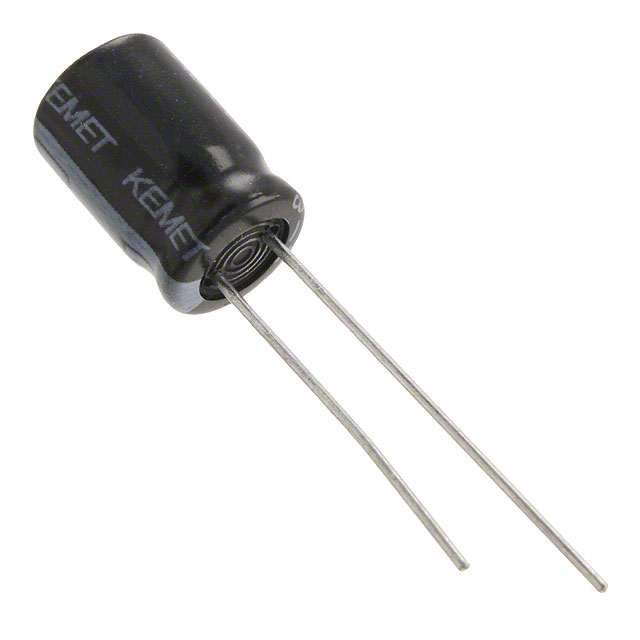

ESY337M025AG8AA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 330μF 25V ±20% 56mΩ@ 100kHz 3000h@ 105°C 1A@ 100kHz,700mA@ 120Hz 通孔安装 8mm*16mm*18mm
供应商型号: UA-ESY337M025AG8AA
供应商: 海外现货
标准整包数: 500
KEMET 铝电解电容 ESY337M025AG8AA

ESY337M025AG8AA概述

    # KEMET ESY337M025AG8AA 铝电解电容器技术手册

    产品简介


    基本信息
    KEMET的ESY337M025AG8AA是一款铝电解电容器,属于ESY系列。该电容器具有低阻抗的特点,特别适用于需要高可靠性和大容量的应用场合。
    主要功能
    - 低阻抗设计
    - 宽温度范围适用
    - 高可靠性
    - 符合RoHS标准
    应用领域
    该电容器广泛应用于电源滤波、耦合、旁路等电路中,尤其是在消费电子、工业控制和汽车电子等领域。

    技术参数


    尺寸参数
    - D:直径8mm ± 0.5mm
    - L:长度16mm +2mm
    - S:引脚间距3.5mm ± 0.5mm
    - LL负极最小长度:15mm
    - LL正极最小长度:20mm
    - F:引脚厚度0.6mm
    包装规格
    - 包装方式:散装、袋装
    - 包装数量:5000个
    电气特性
    - 容量:330uF
    - 容差:±20%
    - 直流额定电压:25VDC
    - 瞬态额定电压:32VDC
    - 温度范围:-40°C至+105°C
    - 寿命:3000小时
    - 损耗因子:14%
    - 内阻:0.056欧姆(100kHz)
    - 纹波电流:1000mA(100kHz,105°C)
    - 泄漏电流:82.5uA(2分钟,20°C)
    阻抗比率
    - 在-25°C时:2
    - 在-40°C时:3

    产品特点和优势


    独特功能
    - 低阻抗设计:保证了电容器在高频下的性能稳定性。
    - 宽温范围:可在极端温度条件下稳定工作,适用于多种复杂环境。
    - 长寿命:3000小时的使用寿命,提高了设备的整体可靠性。
    - 环保材料:符合RoHS标准,无有害物质。
    市场竞争力
    - 高性能:满足多种应用需求,尤其在高频和高温环境中表现优异。
    - 高可靠性:通过严格的生产和测试流程,确保长期稳定运行。

    应用案例和使用建议


    实际应用
    - 电源滤波:适用于电源电路中的滤波,减小电源纹波。
    - 耦合电路:在耦合电路中提供稳定的电容值。
    - 旁路电路:用于减少交流信号对直流电路的影响。
    使用建议
    - 散热管理:在高温环境下工作时,应注意散热,避免温度过高影响电容器寿命。
    - 连接线选择:建议使用高质量的连接线,以确保良好的电气连接。
    - 布局优化:在PCB布局时,尽量使电容器远离发热源,以提高整体电路的稳定性。

    兼容性和支持


    - 兼容性:该电容器与其他同类铝电解电容器具有良好的兼容性。
    - 支持:KEMET公司提供详尽的技术文档和支持服务,帮助客户解决使用中的问题。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:电容器过热
    - 解决方案:检查散热是否良好,必要时增加散热片或改进散热设计。

    - 问题:电容器寿命短
    - 解决方案:确认使用环境温度是否超出规定范围,更换时选择符合要求的型号。
    - 问题:电容器漏电流大
    - 解决方案:检查电容器安装是否正确,确保没有接触不良的情况。

    总结和推荐


    综合评估
    KEMET ESY337M025AG8AA 铝电解电容器以其出色的性能和可靠性,在多种应用场景中表现出色。特别是其低阻抗设计和宽温度范围,使其成为电源滤波、耦合和旁路电路的理想选择。
    推荐使用
    鉴于其高性能和高可靠性,我们强烈推荐此款电容器在需要高质量电容解决方案的应用中使用。无论是消费电子还是工业设备,KEMET的这款产品都能提供稳定可靠的性能。

ESY337M025AG8AA参数

参数
电容值 330μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 56mΩ@ 100kHz
工作寿命 3000h@ 105°C
纹波电流 1A@ 100kHz,700mA@ 120Hz
长*宽*高 8mm*16mm*18mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESY337M025AG8AA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ESY337M025AG8AA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ESY337M025AG8AA ESY337M025AG8AA数据手册

ESY337M025AG8AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
