HVZ0E226NF

产品分类: 其他固定电容
厂牌: KEMET
产品描述: ±30% 18mA 2.7V 100mΩ@ 1kHz 22F 通孔安装 12.5mm*35mm*37mm
供应商型号: N-HVZ0E226NF
供应商: 云汉优选
标准整包数: 1

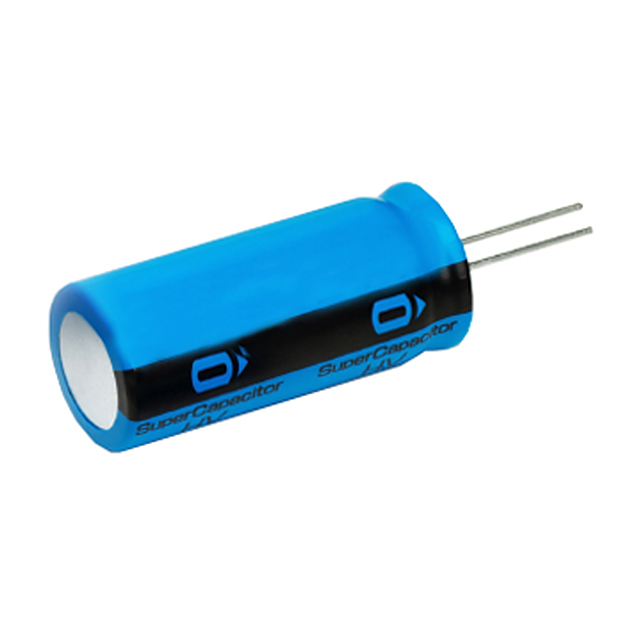

KEMET 其他固定电容 HVZ0E226NF

HVZ0E226NF概述

    HV系列超级电容器:技术手册概览

    产品简介


    HV系列超级电容器,也被称为双层电容(EDLC),是专为高能存储设计的电子元件。这种超级电容器融合了传统电容器和电池的特性,因此适用于像辅助电源、备用电源等低电压直流保持应用。HV系列超级电容器在嵌入式微处理器系统和带闪存的设备中尤为适用。

    技术参数


    - 工作温度范围: -25°C至+60°C,-25°C至+70°C
    - 最大工作电压: 2.5VDC和2.7VDC
    - 容差: ±30%
    - 最大等效串联电阻(ESR): 参见规格表
    - 最大持续电流: 参见规格表
    - 重量: 见规格表
    - 包装数量:
    - HVZ0E105NF: 4,000个/盒
    - HVZ0E275NF: 2,000个/盒
    - HVZ0E475NF: 2,000个/盒
    - HVZ0E106NF: 2,000个/盒
    - HVZ0E226NF: 1,000个/盒
    - HVZ0E506NF: 250个/盒
    - HVZ0E107NF–LT: 100个/盒
    - HVZ0E207NF–LT: 100个/盒

    产品特点和优势


    - 宽泛的工作温度范围: 适合多种环境条件。
    - 无维护需求: 稳定可靠,无需定期维护。
    - 抗液体泄漏: 增强了产品可靠性。
    - 环保: 符合RoHS标准,铅成分较低。
    - 无限寿命: 在正确条件下可无限次充放电。

    应用案例和使用建议


    - 典型应用: 街头标志、显示屏照明、不间断电源(UPS)
    - 使用建议:
    - 尽量避免将超级电容器安装在发热元件附近,以延长使用寿命。
    - 连接时注意正负极标志,防止误操作导致损坏。
    - 保持稳定的使用环境,避免高温、酸碱环境。

    兼容性和支持


    - 兼容性: 可与电路板自动安装设备兼容。
    - 支持: 生产商提供详尽的技术文档及用户支持。

    常见问题与解决方案


    - 问题: 电压超过最大工作电压
    - 解决方案: 严格控制应用电压,避免使用于可能导致电压超标的场合。
    - 问题: 用于滤波器或波动吸收
    - 解决方案: 避免用于需要快速响应的场合,因其内部电阻较高。
    - 问题: 串联连接时电压不平衡
    - 解决方案: 添加均压电阻器,确保各电容器承受相同电压。

    总结和推荐


    总体而言,HV系列超级电容器具备广泛的应用场景和优异的性能指标。其宽泛的工作温度范围、高可靠性和环保特性使其成为电源管理领域的理想选择。我们强烈推荐在合适的应用环境中使用该系列产品,以发挥其最大的潜力。

HVZ0E226NF参数

参数
容差 ±30%
额定电压 2.7V
额定电压-DC -
额定电压-AC -
温度系数 -
纹波电流 18mA
电容个数 -
ESR-等效串联电阻 100mΩ@ 1kHz
电容值 22F
介电材料 -
工作寿命 -
长*宽*高 12.5mm*35mm*37mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

HVZ0E226NF厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

HVZ0E226NF数据手册

厂牌 PDF简要描述 下载
KEMET 其他固定电容 KEMET HVZ0E226NF HVZ0E226NF数据手册

HVZ0E226NF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.4556 ¥ 29.3726
85+ $ 3.296 ¥ 28.016
200+ $ 3.213 ¥ 27.3105
350+ $ 3.1416 ¥ 26.7036
1000+ $ 3.0804 ¥ 26.1834
库存: 1930
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 1028.04
直接购买
加入购物车
