CBR05C908BAGAC

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 0.9pF ±0.1pF C0G(NP0) 250V 0505 贴片安装 1.4mm*1.4mm*1.4mm
供应商型号: 2534510
供应商: 海外现货
标准整包数: 5

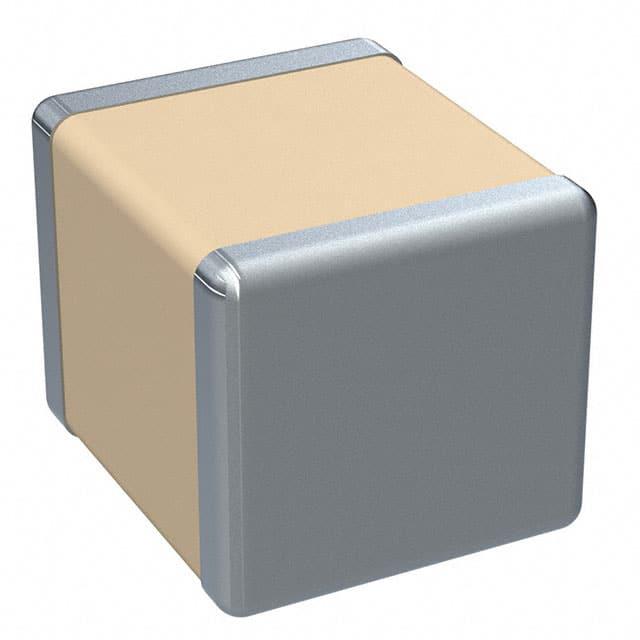

KEMET 陶瓷电容 CBR05C908BAGAC

CBR05C908BAGAC概述


    产品简介


    CBR05C908BAGAC 高品质RF陶瓷电容器
    CBR05C908BAGAC 是一款由KEMET公司生产的SMD射频陶瓷电容器,属于CBR05 SMD RF C0G系列。这款电容器主要用于射频(RF)应用,具有超高品质因数(Ultra High Q)和低等效串联电阻(Low ESR)的特点。此外,它还符合Class I标准,确保在各种温度条件下都能保持稳定的电容值。CBR05C908BAGAC 广泛应用于无线通信、雷达系统、基站设备及任何需要高精度和稳定性的场合。

    技术参数


    | 参数 | 规格 |

    | 尺寸(Chip Size) | 0505 |
    | 长度(L) | 1.4mm ±0.38/-0.25mm |
    | 宽度(W) | 1.4mm ±0.38mm |
    | 厚度(T) | 1.15mm ±0.15mm |
    | 端部尺寸(B) | 0.25mm +0.25/-0.13mm |
    | 电容值(Capacitance) | 0.9 pF |
    | 电容容差(Tolerance) | ±0.1 pF |
    | 工作电压(Voltage DC) | 250 VDC |
    | 耐压(Dielectric Withstanding Voltage) | 500 VDC |
    | 温度范围(Temperature Range) | -55/+125°C |
    | 温度系数(Temperature Coefficient) | C0G |
    | 绝缘电阻(Insulation Resistance) | 10 GOhms |
    | 品质因数(Quality Factor) | 818 |
    | 封装数量(Quantity per Reel) | 3000 |

    产品特点和优势


    CBR05C908BAGAC 陶瓷电容器具有以下几个显著特点和优势:
    - 超高品质因数(Ultra High Q):这种电容器的Q值高达818,意味着它可以有效减少信号损耗,提高系统的整体效率和性能。
    - 低等效串联电阻(Low ESR):低ESR特性进一步减少了电容器的内部能量损失,提高了信号的传输效率。
    - C0G温补材料:采用C0G温补材料,使电容器在极端温度变化下仍能保持稳定的电容值。
    - 高可靠性:符合Class I标准,且RoHS认证,确保产品满足严格的环保要求。
    - 适合焊接:仅适合回流焊工艺,可提高生产效率并保证良好的电气连接质量。

    应用案例和使用建议


    应用案例
    CBR05C908BAGAC 主要应用于需要高精度和稳定性的射频电路中,例如:
    - 无线通信:如移动通信基站和天线系统,用于滤波、耦合和调谐电路。
    - 雷达系统:用于信号处理电路,提高雷达系统的检测精度。
    - 广播系统:用于调谐电路,确保信号传输的稳定性和准确性。
    使用建议
    - 在焊接过程中,请确保遵循推荐的焊接条件,以防止损坏电容器。
    - 为避免焊接时产生不必要的应力,建议在焊接后进行适当的冷却处理。
    - 为了延长产品的使用寿命,建议在储存期间遵循制造商推荐的存储条件。

    兼容性和支持


    CBR05C908BAGAC 电容器可与其他常见的射频组件兼容,适用于多种不同的设计平台。KEMET公司为客户提供详尽的技术支持,包括产品选型指南和技术文档。此外,KEMET公司还提供标准的售后服务,确保客户能够获得及时的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现焊接不良 | 确保焊接条件符合制造商推荐的规范,必要时重新焊接。 |
    | 产品性能不稳定 | 检查安装环境是否符合规定,确保焊接质量和电容器位置正确。|
    | 存储时间过长导致性能下降 | 按照制造商推荐的存储条件妥善保存,确保不超过建议的存储期限。|

    总结和推荐


    综上所述,CBR05C908BAGAC 陶瓷电容器凭借其超高品质因数、低等效串联电阻以及稳定的性能表现,在射频应用领域表现出色。其优异的温度稳定性、高可靠性和广泛的应用范围使其成为市场上备受推崇的产品之一。对于需要高精度和稳定性的设计项目,CBR05C908BAGAC 是一个理想的选择。因此,我们强烈推荐此产品。

CBR05C908BAGAC参数

参数
电容值 0.9pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.4mm*1.4mm*1.4mm
通用封装 0505
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

CBR05C908BAGAC厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

CBR05C908BAGAC数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET CBR05C908BAGAC CBR05C908BAGAC数据手册

CBR05C908BAGAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
