R76QR327050H4J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 270nF ±5% 聚丙烯 1KV 600V 12mΩ 通孔安装 32mm*13mm*25.1mm
供应商型号: N-R76QR327050H4J
供应商: 云汉优选
标准整包数: 1

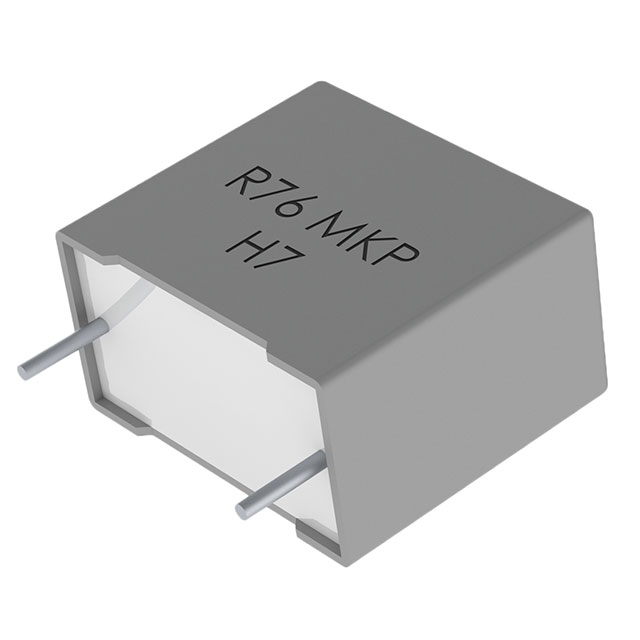

KEMET 薄膜电容 R76QR327050H4J

R76QR327050H4J概述


    产品简介


    产品名称:R76H系列双金属化聚丙烯脉冲/高频电容器
    产品类型:薄膜电容器
    主要功能:适用于高频、高电流脉冲电路,尤其在共振电路、硅控整流器(SCR 和IGBT)以及SiC(如MOSFET)换向电路中表现出色。
    应用领域:广泛应用于汽车、工业控制、电力系统等领域,尤其适合于高压、高温环境下使用。

    技术参数


    - 额定电压范围:250 VDC至2,000 VDC
    - 电容范围:470 pF 至 12 µF
    - 引脚间距:10 mm 至 37.5 mm
    - 电容容差:±2.5%,±5%,±10%
    - 气候类别:55/125/56 IEC 60068–1
    - 工作温度范围:−55°C至+125°C
    - 环境适用性:可承受85°C/85%相对湿度长达1,000小时
    - 封装:符合IEC 60286–2标准的带卷包装
    - 自愈功能:具备自我修复能力
    - 认证:通过AEC-Q200汽车电子认证

    产品特点和优势


    独特功能:
    - 双金属化聚丙烯膜:采用高质量的聚丙烯薄膜作为介质材料,确保良好的耐热性和电气稳定性。
    - 自愈功能:能够自动修复轻微缺陷,提高长期可靠性。
    - 高温工作能力:在-55°C至+125°C范围内均可正常工作,适应极端环境。
    优势:
    - 广泛的电压范围:从250 VDC到2,000 VDC,覆盖多种应用场景。
    - 优越的可靠性:经过严格的测试验证,可在恶劣环境中长时间稳定工作。
    - 符合环保要求:RoHS合规,无铅端子,环保友好。

    应用案例和使用建议


    应用场景:
    - 高频脉冲电路:适用于共振电路和硅控整流器(SCR)及SiC(如MOSFET)的换向电路。
    - 汽车应用:特别适用于高压系统和高温环境下的汽车电子设备。
    使用建议:
    - 在选择具体型号时,根据实际应用需求和设计要求选择合适的电容值和电压等级。
    - 避免在跨线应用中使用(参见抑制电容器章节)。

    兼容性和支持


    兼容性:
    - 可与其他同类电子元器件兼容,适合各种电子设备和系统的集成。
    支持和维护:
    - 厂商提供详细的技术文档和用户指南,保证产品在使用过程中能够得到及时有效的支持。

    常见问题与解决方案


    常见问题:
    - 电容值漂移:电容值随时间略有变化,但不超过最大容许值的0.5%。
    - 电压降额:工作温度较高时,需按特定比例降额使用。
    解决方案:
    - 定期进行电容值检测,以确保其在允许的范围内波动。
    - 按照厂商建议进行适当的电压降额操作,确保电容器的长期稳定性。

    总结和推荐


    总结:
    R76H系列电容器以其广泛的电压范围、优越的高温稳定性和出色的可靠性脱颖而出。它具备强大的自愈功能,符合严格的AEC-Q200标准,非常适合在高压、高温等苛刻条件下使用。
    推荐:
    综上所述,R76H系列电容器是一款高性能的产品,在高频脉冲和高压应用领域具有显著优势。建议在需要高可靠性和耐久性的关键场合优先考虑使用。

R76QR327050H4J参数

参数
电容值 270nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 12mΩ
额定电压-AC 600V
额定电压-DC 1KV
长*宽*高 32mm*13mm*25.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,托盘

R76QR327050H4J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R76QR327050H4J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R76QR327050H4J R76QR327050H4J数据手册

R76QR327050H4J封装设计

查看详情并下载
Symbol
Footprint
3D Model
