R41BI210050T0K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 10nF ±10% 聚丙烯 1.5KV 350V 通孔安装 18mm*5mm*11.1mm
供应商型号: A-R41BI210050T0K
供应商: 云汉优选
标准整包数: 1000

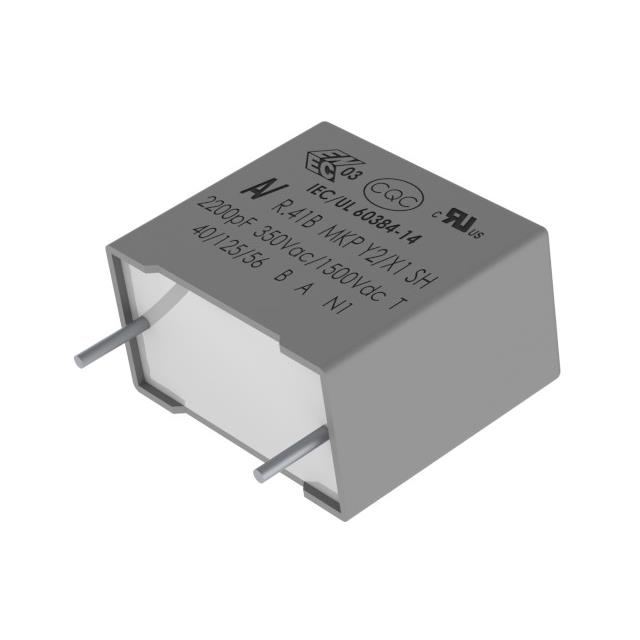

KEMET 薄膜电容 R41BI210050T0K

R41BI210050T0K概述


    产品简介


    R41B系列——聚丙烯薄膜电磁干扰抑制电容器
    R41B系列是一款高性能的聚丙烯薄膜电磁干扰(EMI)抑制电容器,专为高压、高稳定性的需求而设计。此电容器以其卓越的电气特性和长期可靠性,在汽车和其他严苛环境下广泛应用。其设计符合严格的工业标准,如IEC 60384-14,确保其在各种应用中表现出色。
    主要功能和应用领域
    - 功能:用于电磁干扰(EMI)抑制,特别是在“线对地”和“跨线”应用中。这些电容器具有Y2/X1安全等级,适用于高电压环境,且具备自愈特性。
    - 应用领域:广泛应用于汽车电子系统、电源管理、通信设备及家用电器等领域。特别适合那些对电容器稳定性要求极高的场合,如在汽车空调系统、引擎控制系统、电池管理系统中。

    技术参数


    基本规格
    - 额定电压:350 VAC(50/60 Hz),1500 VDC
    - 电容范围:0.0022 µF - 1.2 µF
    - 引脚间距:10 mm - 37.5 mm
    - 温度范围:工作温度范围为-40°C至+125°C
    - 封装形式:支持胶带和卷盘(Tape and Reel)包装
    - 批准认证:ENEC、UL、cUL、CQC认证
    电气特性
    - 容差:±10%,±20%
    - 漏电流:≤0.01 mA
    - 最大浪涌电流:见相关文档
    - 耐压:终端间测试电压4.0kV DC
    - 绝缘电阻:见相关文档
    机械和环境特性
    - 尺寸范围:根据电容值不同,尺寸有所不同
    - 振动和冲击测试:通过IEC相关测试,适用于各种恶劣环境
    - 气候类别:40/125/56(IEC 60068-1)
    - 湿热试验:THB试验通过(85°C,85%RH,1000小时)

    产品特点和优势


    独特功能和优势
    - 自愈特性:在过电压情况下,R41B系列能够自我修复,提高长期稳定性和使用寿命。
    - 高可靠性:符合严格的工业标准,如AEC-Q200,适用于汽车电子系统。
    - 安全性:Y2/X1安全等级,确保在故障情况下不会导致危险情况发生。
    - 环境友好:无卤素版本可选(黑色外壳),环保材料,符合RoHS标准。
    - 高可靠性:在1000小时THB测试中,保持±10%的电容变化率,保证了长期使用的稳定性。

    应用案例和使用建议


    应用场景和建议
    - 汽车电子:在汽车电子系统中,例如空调控制系统、发动机控制系统中,确保系统的稳定性和耐用性。
    - 电源管理:在开关电源系统中,用于抑制高频噪声和电磁干扰。
    - 智能家居:在智能家电中,提供稳定的电源和减少电路噪声,提升用户体验。
    使用建议
    - 在安装过程中,确保引脚间距正确匹配电路板上的设计,以避免接触不良和短路。
    - 为了确保最佳性能,应避免在高温环境中长时间暴露,特别是在超过100°C的环境中。
    - 对于大规模生产,推荐使用胶带和卷盘包装方式,以便自动化生产和存储。

    兼容性和支持


    兼容性
    - 与其他电子元器件的兼容性:由于符合国际标准,R41B系列与其他主流品牌的同类产品具有良好的兼容性,可以无缝集成到现有的电路设计中。
    - 支持和服务:KEMET提供详尽的技术支持,包括产品选型指导、电路设计建议及售后维修服务。客户可通过官方网站或电话咨询获取更多信息和支持。

    常见问题与解决方案


    常见问题及其解决方案
    1. 问题:安装时电容损坏
    - 解决方案:确保正确选择引脚间距和电容值,遵循安装指南操作。如有疑问,建议联系技术支持团队。
    2. 问题:电容器性能不稳定
    - 解决方案:检查电容值是否在规定范围内,同时注意环境温度和湿度的影响。必要时进行环境适应性测试。
    3. 问题:产品存储时间较长后出现性能下降
    - 解决方案:确保存储条件符合制造商要求,避免高温高湿环境,使用前进行性能检测。

    总结和推荐


    综合评估与推荐
    综上所述,R41B系列电容器凭借其出色的电气特性、高度的可靠性和广泛的应用领域,成为汽车电子、电源管理和智能家居等领域的理想选择。无论是在高稳定性的要求下还是在恶劣的环境条件下,这款电容器都能表现出色,满足各种复杂需求。因此,我们强烈推荐R41B系列电容器在上述应用场景中使用。
    是否推荐使用
    - 适用性:高
    - 推荐理由:卓越的电气性能、可靠性和广泛的应用范围,使其成为高端应用的首选。
    - 总结:KEMET R41B系列电容器不仅在技术指标上表现出色,而且在实际应用中也能提供稳定的性能,非常适合在多种复杂环境下的使用。

R41BI210050T0K参数

参数
电容值 10nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 350V
额定电压-DC 1.5KV
长*宽*高 18mm*5mm*11.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

R41BI210050T0K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R41BI210050T0K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R41BI210050T0K R41BI210050T0K数据手册
