PHE844RD6330MR30L2

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 330nF ±20% 聚丙烯 1KV 480V 通孔安装 26mm*13.5mm*23mm
供应商型号: 2495761
供应商: 海外现货
标准整包数: 1

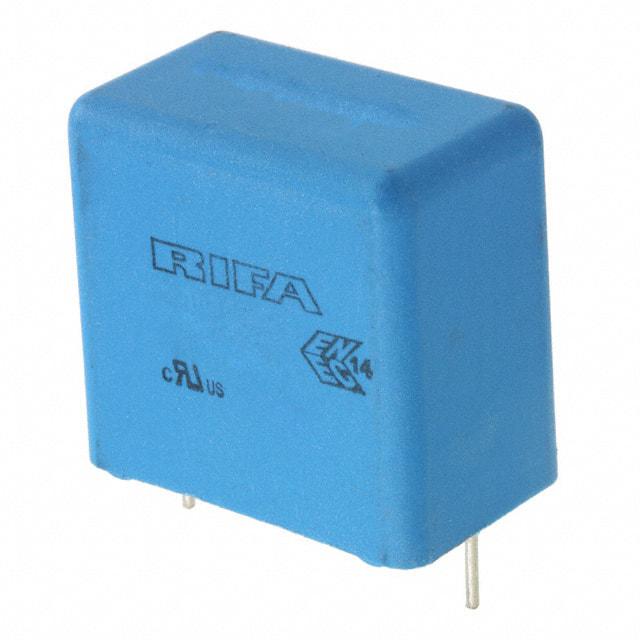

KEMET 薄膜电容 PHE844RD6330MR30L2

PHE844RD6330MR30L2概述

    电子元器件技术手册:PHE844系列金属化聚丙烯薄膜EMI抑制电容器

    1. 产品简介


    PHE844系列是一款金属化聚丙烯薄膜EMI抑制电容器,专为电磁干扰(EMI)抑制设计。其主要功能是在跨线应用中提供X1安全等级的保护。该电容器适用于那些电容器故障不会导致触电危险的情况。

    2. 技术参数


    - 认证: ENEC, UL, cUL
    - 安全等级: Class X1 (符合IEC 60384-14标准)
    - 额定电压: 440 VAC 50/60 Hz (ENEC),480 VAC 50/60 Hz (UL, cUL)
    - 电容范围: 0.1 – 2.2 µF
    - 引脚间距: 22.5 – 37.5 mm
    - 容差: ±20%, ±10%
    - 气候类别: 40/105/56/B, 符合IEC 60068–1
    - 包装: 符合IEC 60286–2
    - 环保: RoHS合规,无铅端子
    - 工作温度范围: -40°C至+105°C
    - 工厂测试: 100%屏检,3,000 VDC
    - 自愈性: 具有自愈特性

    3. 产品特点和优势


    - 高耐压能力: 额定电压高达440/480 VAC,适用于各种高压应用。
    - 安全认证: 获得多项安全认证,确保产品符合国际标准。
    - 广泛的应用范围: 适用于多种不同大小的引脚间距,适合各种电路板设计。
    - 自愈特性: 即使发生局部击穿,也能自行修复,提高可靠性。
    - 良好的热稳定性: 可在-40°C至+105°C的宽温范围内稳定工作。

    4. 应用案例和使用建议


    - 应用案例: PHE844系列常用于开关电源、变频器、电机驱动系统及其它需要EMI抑制的场合。例如,在开关电源中,它可以有效抑制输入和输出端的EMI,避免干扰其他电子设备。
    - 使用建议:
    - 在焊接过程中,务必遵循推荐的焊接温度曲线,避免高温对电容器造成损坏。
    - 使用低熔点焊锡合金,以降低焊接过程中的热应力。
    - 在多道焊接工艺中,确保每次焊接之间有足够的冷却时间。

    5. 兼容性和支持


    - 兼容性: PHE844系列电容器与标准的PCB组件具有良好的兼容性,易于集成到现有的设计中。
    - 支持: KEMET提供全面的技术支持,包括安装指南、焊接温度曲线参考以及常见问题解答。如有任何疑问,可联系KEMET官方客服获取帮助。

    6. 常见问题与解决方案


    - 问题: 焊接过程中电容器过热。
    - 解决方案: 使用推荐的焊接温度曲线,避免高温焊接。如果采用波峰焊,应控制焊接时间和温度,避免过度加热。

    - 问题: 安装后发现电容值偏差大。
    - 解决方案: 检查焊接过程是否有损伤,或者是否存在引脚间距不匹配的问题。重新检查并确保焊接质量和引脚间距正确。

    7. 总结和推荐


    PHE844系列电容器凭借其高耐压能力、广泛的温度适应范围和自愈特性,在EMI抑制应用中表现出色。无论是工业还是消费电子产品,该电容器都是理想的解决方案。建议在需要EMI抑制和高可靠性要求的应用中使用该产品。
    总之,PHE844系列金属化聚丙烯薄膜EMI抑制电容器是一款值得信赖的产品,它将为您提供高效可靠的EMI抑制解决方案。

PHE844RD6330MR30L2参数

参数
电容值 330nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 480V
额定电压-DC 1KV
长*宽*高 26mm*13.5mm*23mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PHE844RD6330MR30L2厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PHE844RD6330MR30L2数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PHE844RD6330MR30L2 PHE844RD6330MR30L2数据手册

PHE844RD6330MR30L2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.3174
10+ ¥ 8.714
50+ ¥ 7.8077
209+ ¥ 7.6683
627+ ¥ 7.6683
1045+ ¥ 7.5289
2090+ ¥ 7.5289
4180+ ¥ 7.5289
库存: 563
