PFR5101J1000J11L4BULK

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 100pF ±5% 聚丙烯 1KV 250V 通孔安装 7.2mm*4.5mm*6mm
供应商型号: 2710212
供应商: 海外现货
标准整包数: 10

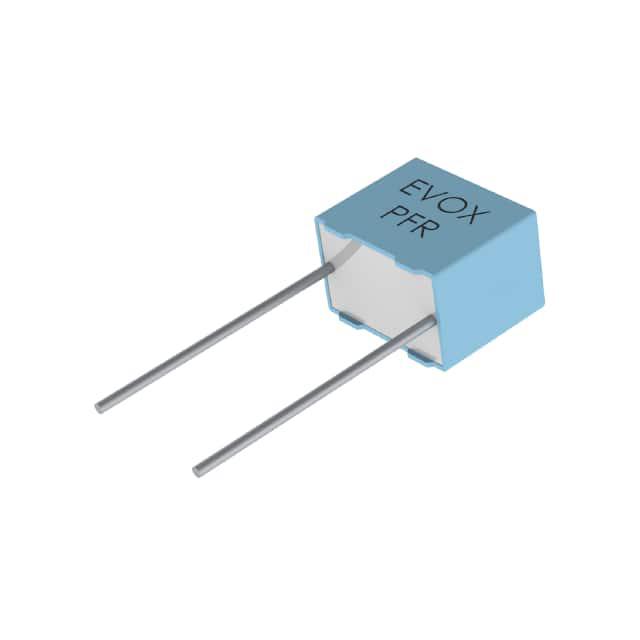

KEMET 薄膜电容 PFR5101J1000J11L4BULK

PFR5101J1000J11L4BULK概述

    KEMET PFR系列聚丙烯薄膜/箔电容器技术手册解析

    一、产品简介


    KEMET PFR系列电容器是一种由聚丙烯薄膜和金属箔电极构成的电容器,封装于符合UL 94 V-0标准的自熄树脂盒中。这种电容器适用于高速应用,如电气镇流器、电视机、视频和电信设备中,需要低损耗和高频应用能力,尤其适合在高速脉冲条件下工作。

    二、技术参数


    | 参数 | 描述 |

    | 额定电压 | 直流:63 – 1,000 VDC
    交流:40 – 250 VAC |
    | 电容范围 | 0.0001 – 0.022 µF |
    | 引脚间距 | 5 mm |
    | 容差 | ±1%, ±2%, ±2.5%, ±5%, ±10% |
    | 气候类别 | 55/100/56,符合IEC 60068-1标准 |
    | 包装 | 符合IEC 60286-2的带卷包装 |
    | RoHS合规 | 是,无铅端子 |
    | 工作温度范围 | -55°C 至 +100°C |

    三、产品特点和优势


    - 高可靠性:电容器的耐温范围宽,达到-55°C至+100°C,并且具有优异的耐热性和阻燃性能。
    - 高性能:低损耗、高dV/dt(电压变化率)响应能力,适用于高速应用环境。
    - 高稳定性:2年存储后的最大电容漂移仅为0.3%,适合长期使用。

    四、应用案例和使用建议


    - 应用实例:PFR系列广泛应用于电气镇流器、电视机、视频和电信设备等领域,以满足高精度、高可靠性的要求。
    - 使用建议:在焊接过程中要特别注意,避免过高的温度导致电容器损坏。推荐使用KEMET建议的波峰焊曲线进行焊接。

    五、兼容性和支持


    - 兼容性:PFR系列与其他电子元器件兼容良好,可在标准电路板上直接安装使用。
    - 支持信息:KEMET提供全面的技术支持和服务,包括详细的安装指南和技术咨询。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 焊接时电容器过热 | 控制焊接温度不超过推荐值,避免连续多次焊接。 |
    | 电容值漂移 | 确保正确存储和使用环境条件,避免高温和潮湿环境。|

    七、总结和推荐


    综述:KEMET PFR系列聚丙烯薄膜/箔电容器以其卓越的性能、宽广的工作温度范围以及高可靠性,在多个行业应用中表现出色。它特别适合于需要高精度、高速度响应的应用场景。
    推荐:基于以上技术参数和性能优势,我们强烈推荐使用KEMET PFR系列电容器。它不仅能够满足各种高性能需求,还能提供卓越的可靠性和长期稳定性。对于需要处理高速信号和高电压波动的应用场合,KEMET PFR系列无疑是最佳选择。

PFR5101J1000J11L4BULK参数

参数
电容值 100pF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 250V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 7.2mm*4.5mm*6mm
安装方式 通孔安装
零件状态 在售
包装方式 袋装

PFR5101J1000J11L4BULK厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PFR5101J1000J11L4BULK数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PFR5101J1000J11L4BULK PFR5101J1000J11L4BULK数据手册

PFR5101J1000J11L4BULK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.0558
50+ ¥ 5.0558
100+ ¥ 4.53
500+ ¥ 4.4491
1000+ ¥ 4.4491
2000+ ¥ 4.3682
4000+ ¥ 4.3682
8000+ ¥ 4.3682
库存: 817
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 50.55
