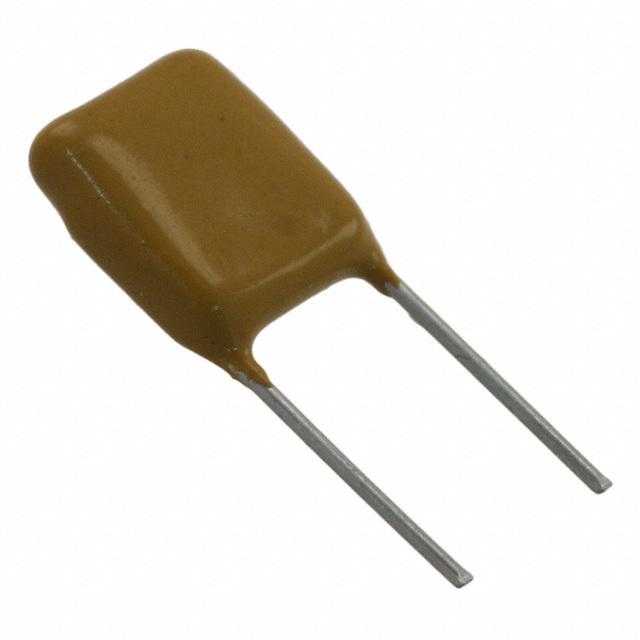

C340C473J2G5TA

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 47nF ±5% C0G(NP0) 200V 通孔安装 10.16mm*3.81mm*11.68mm
供应商型号: 399-4439-ND
供应商: Digi-Key
标准整包数: 1
KEMET 陶瓷电容 C340C473J2G5TA

C340C473J2G5TA概述

    # 高品质陶瓷电容 Goldmax 系列产品技术手册

    1. 产品简介


    基本信息
    KEMET Electronics 的 Goldmax 系列径向引线陶瓷电容器采用 C0G(NP0)介电材料,具备卓越的电气特性和稳定性。这些电容器被归类为 Class I 材料,具有温度补偿特性,非常适合谐振电路和其他需要高 Q 值和稳定电容特性的应用。C0G 介质的电容随时间、电压和温度的变化极小,确保了高度的可靠性与一致性。
    主要功能
    - 温度补偿特性
    - 超低损耗
    - 稳定的电容特性
    应用领域
    - 关键时序电路
    - 滤波电路
    - 感应电路
    - 能量存储

    2. 技术参数


    以下是从手册中提取的主要技术参数,供参考:
    | 参数 | 规格描述 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 容量公差 | ±0.5 pF, ±1%, ±2%, ±5%, ±10% |
    | 工作电压范围 | 25 VDC 至 250 VDC |
    | 介电材料 | C0G (Class I, 稳定材料) |
    | 封装形式 | 径向引线、涂覆保护层 |
    | 引脚间距 | 0.100", 0.200", 0.250", 0.400" |
    | 测量条件 | 1 kHz/1.0 Vrms |
    | 寿命老化率 | 最大 0%/十年 |
    | 击穿电压测试 | 额定电压的 250% |
    | 介电强度绝缘电阻 | ≥100 GΩ |

    3. 产品特点和优势


    Goldmax 系列陶瓷电容器结合了以下特点:
    - 高可靠性:具备低老化率,几乎无时间依赖的电容漂移。
    - 温度稳定性:电容变化限制在 ±30 ppm/°C (-55°C 至 +125°C)。
    - 高耐压能力:达到额定电压的 250%,通过 UL 94V-0 阻燃认证。
    - 卓越的焊接性能:100% 锡涂层,具备优异的可焊性和抗腐蚀性。
    - 兼容性广泛:适用于各种高频和精密应用。

    4. 应用案例和使用建议


    应用案例
    - 时钟电路:用于高精度定时功能。
    - 滤波电路:在射频模块中减少噪声干扰。
    - 阻隔应用:防止电压尖峰损坏其他电子组件。
    使用建议
    - 在选择容量值时,需根据具体应用需求匹配最接近的设计目标值。
    - 若电路对耐热性要求较高,可优先选择 200V 或 250V 等级的产品。
    - 注意安装过程中避免引脚弯曲角度过大,防止应力集中损坏电容器。

    5. 兼容性和支持


    Goldmax 系列电容器兼容多种主流 PCB 设计,并支持 Tape & Reel 和 Ammo Pack 包装方式。KEMET 提供全面的技术支持和快速响应服务,用户可通过官网查询详细文档和样品请求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值不准确 | 检查安装过程中是否存在物理损伤。 |
    | 反向电压导致故障 | 避免使用在直流反向电压下工作。 |
    | 高温运行电容下降明显 | 确保工作温度不超过规定范围。 |

    7. 总结和推荐


    综上所述,Goldmax 系列陶瓷电容器凭借其卓越的温度稳定性、高可靠性及广泛的应用适应性,在关键电路设计中具有显著优势。推荐应用于对性能要求较高的场合,如工业控制、通讯设备、医疗仪器等。如果预算允许,优先选择具有更高电压等级的产品以提高安全性。
    结论:Goldmax 系列是高性能、高可靠性电子设计的理想选择,值得广泛推广和使用。

C340C473J2G5TA参数

参数
电容值 47nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 10.16mm*3.81mm*11.68mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 袋装

C340C473J2G5TA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C340C473J2G5TA数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C340C473J2G5TA C340C473J2G5TA数据手册

C340C473J2G5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9744 ¥ 33.5837
10+ $ 2.704 ¥ 22.6291
1000+ $ 1.8143 ¥ 15.1837
2500+ $ 1.6903 ¥ 14.1456
5000+ $ 1.6077 ¥ 13.4544
库存: 158
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.58
