R82EC3150DQ70J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 150nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 7.2mm*3.5mm*7.6mm
供应商型号: N-R82EC3150DQ70J
供应商: 云汉优选
标准整包数: 2500

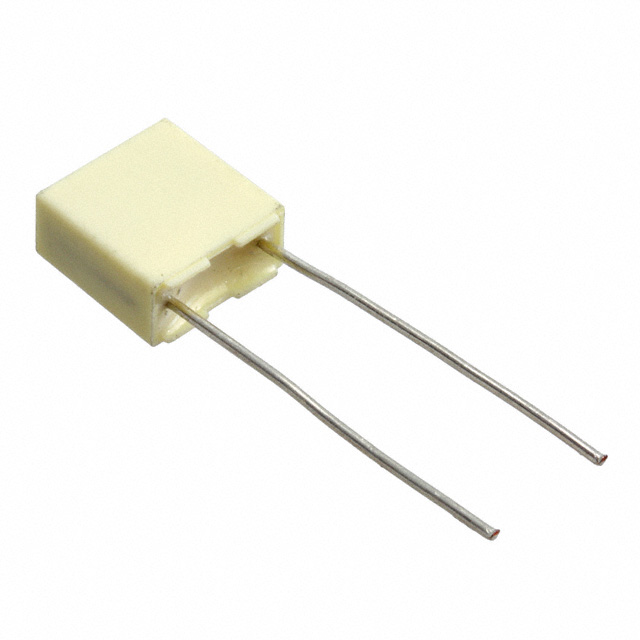

KEMET 薄膜电容 R82EC3150DQ70J

R82EC3150DQ70J概述

    General Purpose Metallized Polyester Film Capacitors R82: A Comprehensive Overview

    1. 产品简介


    General Purpose Metallized Polyester Film Capacitors R82 是一款适用于各种电路应用的高性能电容器。它们采用金属化聚酯薄膜技术,通过径向引脚设计提供高可靠性和稳定性。这些电容器适用于直流电压范围从50到400伏特,容量范围从0.001到4.7微法拉。由于其优异的性能和广泛的应用范围,这些电容器在各种行业得到了广泛应用,包括汽车、工业控制、通信和消费电子产品。

    2. 技术参数


    以下是General Purpose Metallized Polyester Film Capacitors R82的主要技术规格:
    - 电压范围:50至400 VDC
    - 电容范围:0.001至4.7 µF
    - 引脚间距:5 mm
    - 电容容差:±5%, ±10%, ±20%
    - 气候分类:55/105/56
    - 工作温度范围:-55°C 至 +105°C
    - RoHS合规性及无铅端接
    - 包装:符合IEC 60286–2标准的带式和卷装
    - 自愈能力
    - 汽车级(AEC–Q200)

    3. 产品特点和优势


    R82 系列电容器的独特之处在于其卓越的稳定性和可靠性,即使在极端环境条件下也能保持稳定的性能。主要优势如下:
    - 广泛的适用范围:可以适应从50V到400V的电压需求,适用于多种电路设计。
    - 宽温范围:能够在-55°C至+105°C的极端温度下工作,确保在恶劣环境中依然稳定可靠。
    - 自愈能力:能够在内部故障时进行自我修复,从而提高设备的整体寿命。
    - 汽车级认证:符合AEC-Q200标准,适合用于汽车电子系统。
    - 环保材料:RoHS合规和无铅端接,符合现代环保要求。

    4. 应用案例和使用建议


    这些电容器通常应用于以下几个方面:
    - 阻隔电路:如用于滤波和旁路。
    - 耦合电路:如用于信号传输。
    - 时序电路:如用于定时功能。
    - 振荡电路:如用于产生和维持频率。
    使用建议
    1. 避免跨线应用:这些电容器不适用于交流电压较高的场合,因此在设计电路时需特别注意。
    2. 选择合适的封装:根据具体应用的需求选择适当的电容值和电压等级。
    3. 优化散热设计:特别是在高温环境下,应确保良好的散热设计以延长电容器的使用寿命。

    5. 兼容性和支持


    这些电容器具有广泛的兼容性,可以与多种电子元器件和设备无缝集成。KEMET公司为客户提供全面的技术支持和维护服务,包括详细的安装指南和技术文档,帮助客户更好地了解和使用这些电容器。

    6. 常见问题与解决方案


    以下是几个常见的用户可能遇到的问题及其解决方案:
    1. 电容值漂移:存储时间超过24个月可能导致电容值发生漂移,定期检查并更换以确保稳定性。
    2. 绝缘电阻降低:如果发现绝缘电阻低于规定值,建议检查电路是否有短路或其他损坏情况。
    3. 热应力影响:特别是在焊接过程中,需严格按照KEMET推荐的焊接曲线进行操作,以避免损坏电容器。

    7. 总结和推荐


    总体而言,General Purpose Metallized Polyester Film Capacitors R82 是一款高品质的电容器,具备出色的稳定性和可靠性。无论是汽车电子还是工业控制领域,这些电容器都能提供可靠且高效的性能。强烈推荐在需要高稳定性和耐久性的电路中使用这些电容器。

R82EC3150DQ70J参数

参数
电容值 150nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 7.2mm*3.5mm*7.6mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

R82EC3150DQ70J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R82EC3150DQ70J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R82EC3150DQ70J R82EC3150DQ70J数据手册

R82EC3150DQ70J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0625 ¥ 0.5316
5000+ $ 0.0597 ¥ 0.5078
7500+ $ 0.0561 ¥ 0.4769
库存: 32500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 1329
