R76QR3220SEH3J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 220nF ±5% 聚丙烯 1KV 600V 11mΩ 通孔安装 32mm*13mm*22.1mm
供应商型号: 4559410
供应商: 海外现货
标准整包数: 1

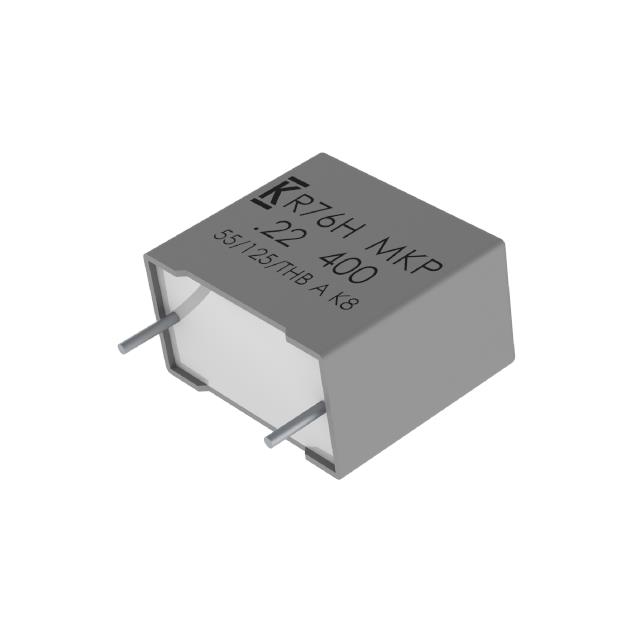

KEMET 薄膜电容 R76QR3220SEH3J

R76QR3220SEH3J概述

    # KEMET R76H 系列双金属化聚丙烯电容器技术手册解读

    产品简介


    KEMET R76H 系列是专为高电压、高频及脉冲应用设计的高性能电容器,采用聚丙烯薄膜作为电介质,结合双金属化聚酯薄膜作为电极,具有卓越的稳定性和可靠性。其主要功能包括滤波、高频信号传输、谐振电路、快速充电及切换应用中的浪涌抑制等功能。广泛应用于汽车电子、工业控制、电源管理及可再生能源等领域。
    主要特点
    - 工作电压范围:250VDC 至 2000VDC
    - 容量范围:470pF 至 12μF
    - 温度范围:-55°C 至 +125°C
    - RoHS合规且无铅封装
    - AEC-Q200认证,适合汽车级应用

    技术参数


    核心

    技术参数


    | 参数类别 | 具体值 |

    | 工作电压 | 250VDC 至 2000VDC |
    | 容量范围 | 470pF 至 12μF |
    | 额定温度 | -55°C 至 +125°C |
    | 防护等级 | 符合 IEC 60068-1 的55/125/56 |
    | 包装方式 | Tape & Reel(符合IEC 60286-2)|
    | 自愈能力 | 支持 |
    细节说明
    - 尺寸范围:引脚间距10mm至37.5mm
    - 容量公差:±2.5%、±5%、±10%
    - 损耗角正切(tanδ):在1kHz下最大值为0.03%

    产品特点和优势


    独特功能
    1. 双金属化结构:提高耐压性能并降低内部阻抗。
    2. 自愈性设计:有效避免因局部过电压导致的击穿。
    3. 高稳定性:适合恶劣环境下的长期运行。
    4. 快速响应:非常适合高频及瞬态信号处理。
    市场竞争力
    R76H系列电容器以其宽广的工作电压范围、高可靠性以及适应极端温度的能力,在高功率转换、电机驱动及新能源汽车等领域占据领先地位。

    应用案例和使用建议


    典型应用场景
    - 谐振电路:用于高频率逆变器电路中的滤波器。
    - 大电流开关应用:如SCR和IGBT的缓冲电路。
    - SiC功率模块配套:支持新一代碳化硅半导体器件的高速切换。
    使用建议
    1. 在高温环境下使用时,需根据额定电压适当降额以确保安全运行。
    2. 配套PCB设计时,注意避免高频寄生效应,保持良好的接地和屏蔽措施。
    3. 长期储存期间,定期检查绝缘电阻,确保产品性能不受影响。

    兼容性和支持


    兼容性
    R76H系列电容器支持多种标准引脚布局和包装形式(如Tape & Reel),可无缝集成于现有的生产线中。此外,其AEC-Q200认证使其成为众多汽车制造商的选择之一。
    支持服务
    KEMET提供全面的技术支持,涵盖产品选型、测试验证到售后维护。客户可通过官方渠道获取详尽文档和技术指南。

    常见问题与解决方案


    问题1:如何确认产品是否适用于特定应用?
    解决方案:查看技术手册中的“Performance Characteristics”部分,比对所需参数与实际规格是否匹配。
    问题2:长时间存储后容量下降怎么办?
    解决方案:建议在使用前进行预充电处理,并检查绝缘电阻是否达标。
    问题3:焊接过程中出现焊点不良怎么办?
    解决方案:遵循电阻焊热测试条件,使用合适的焊接工艺以避免损坏。

    总结和推荐


    综上所述,KEMET R76H 系列双金属化聚丙烯电容器凭借其出色的性能参数、广泛的适用范围以及卓越的耐用性,无疑是高要求工业和汽车领域的理想选择。强烈推荐此系列产品给需要高性能电容解决方案的设计工程师。
    推荐指数:★★★★★

R76QR3220SEH3J参数

参数
电容值 220nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 11mΩ
额定电压-AC 600V
额定电压-DC 1KV
长*宽*高 32mm*13mm*22.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

R76QR3220SEH3J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R76QR3220SEH3J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R76QR3220SEH3J R76QR3220SEH3J数据手册

R76QR3220SEH3J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.0416
10+ ¥ 8.4811
50+ ¥ 7.4633
480+ ¥ 7.4633
960+ ¥ 7.4633
1440+ ¥ 7.3276
2400+ ¥ 7.3276
4320+ ¥ 7.3276
库存: 1382
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.04
