413F12200000M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2.2nF ±20% 聚丙烯 通孔安装 13mm*4mm*9mm
供应商型号: U-413F12200000M
供应商: 云汉优选
标准整包数: 1

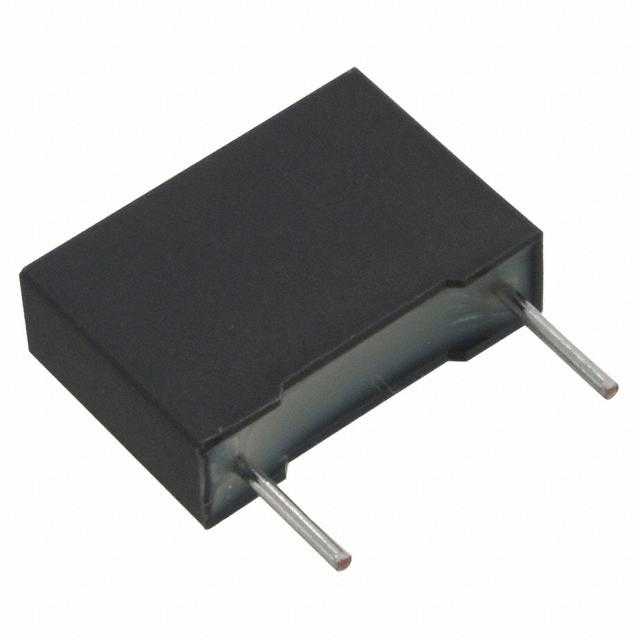

KEMET 薄膜电容 413F12200000M

413F12200000M概述

    文章:KEMET R41 系列电容器技术手册

    产品简介


    KEMET R41 系列电容器是专门设计用于电磁干扰(EMI)抑制的金属化聚丙烯薄膜电容器。这些电容器具有 Y2/X1 安全分类,适用于要求高可靠性和高安全性场合的应用。它们广泛应用于交流线路到接地和跨线的应用中,能够在高达 110°C 的温度下工作,并具备自愈特性,确保长期稳定运行。

    技术参数


    - 认证:ENEC、UL、cUL、CQC
    - 安全等级:Class Y2 / X1 (符合 IEC 60384-14)
    - 额定电压:300 VAC 50/60 Hz,最高耐压 1,000 VDC
    - 电容范围:0.001 µF 至 1 µF
    - 引脚间距:10 mm 至 37.5 mm
    - 电容精度:±20%、±10%
    - 气候类别:40/110/56(符合 IEC 60068-1)
    - 包装:符合 IEC 60286-2 的带卷式包装
    - 环保:RoHS 合规,无铅端子
    - 工作温度范围:-40°C 至 +110°C
    - 出厂测试:100% 全检,5,000 VDC/2,500 VAC 测试
    - 材料构造:聚丙烯薄膜,采用自熄树脂封装

    产品特点和优势


    - 自愈特性:当电容器内部出现故障时,可以自动修复,提高可靠性。
    - 符合 AEC-Q200 标准:满足汽车电子标准,适用于各种严苛环境。
    - 高工作电压和温度:额定电压 300 VAC,最大工作温度 110°C,适合恶劣工作环境。
    - 多种引脚间距选择:10 mm 至 37.5 mm,满足不同应用需求。
    - RoHS 合规:环保材料,符合国际环保标准。

    应用案例和使用建议


    - 典型应用:用于电磁干扰(EMI)抑制滤波器,在“线对地”和“跨线”应用中需要 Y2/X1 安全分类的场合。
    - 使用建议:
    - 在高温环境下使用时,应注意温度控制,避免过热损坏。
    - 高湿度环境使用时,要特别注意电容器的防护,防止受潮影响性能。
    - 在进行焊接操作时,建议使用不超过 3 秒的焊接时间,焊接温度不超过 350°C,以减少热应力对电容器的影响。

    兼容性和支持


    - 兼容性:适用于多种电气设备,与其他同类电容器兼容性良好。
    - 支持服务:KEMET 提供全方位的技术支持和售后服务,确保客户在使用过程中得到充分的帮助和支持。

    常见问题与解决方案


    - 问题:焊接时温度过高导致电容器损坏。
    - 解决方案:严格按照推荐的焊接温度和时间进行操作,建议使用不超过 350°C 的焊接温度,且焊接时间不超过 3 秒。
    - 问题:在潮湿环境中电容器失效。
    - 解决方案:使用防潮包装和密封,或者在湿度过高的环境中增加额外的防护措施。

    总结和推荐


    综上所述,KEMET R41 系列电容器具有优异的性能和广泛的适用范围,特别适用于需要高可靠性和安全性的应用场合。无论是工业设备还是汽车电子系统,都能提供出色的 EMI 抑制效果。强烈推荐使用这款高性能的电容器,以确保系统的稳定性和安全性。
    这篇技术手册文章涵盖了产品的基本介绍、技术参数、产品特点和优势、应用案例及建议、兼容性和支持以及常见问题与解决方案,能够为工程师和技术人员提供全面的信息参考。

413F12200000M参数

参数
电容值 2.2nF
容差 ±20%
介电材料 聚丙烯
额定电压-AC -
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 13mm*4mm*9mm
安装方式 通孔安装

413F12200000M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

413F12200000M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET 413F12200000M 413F12200000M数据手册

413F12200000M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 0.194 ¥ 1.6488
1800+ $ 0.1638 ¥ 1.392
2000+ $ 0.1397 ¥ 1.1878
库存: 1000
起订量: 600 增量: 1
交货地:
最小起订量为:600
合计: ¥ 989.28
