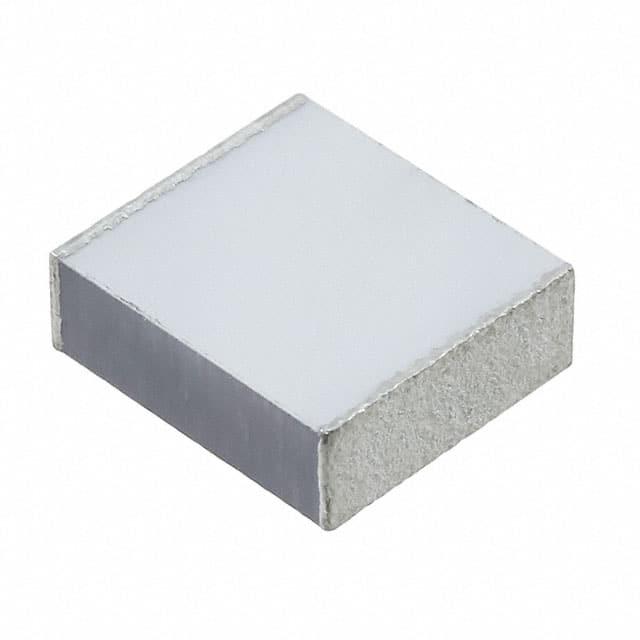

LDEPH3220KA5N00

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 220nF ±10% 涤纶,聚乙烯萘酸酯 630V 200V 6054 焊接安装,贴片安装 15.5mm*13.7mm*4.9mm
供应商型号: 80-LDEPH3220KA5N00
供应商: Mouser
标准整包数: 1
KEMET 薄膜电容 LDEPH3220KA5N00

LDEPH3220KA5N00概述

    # 高质量文章:Polyethylene Naphthalate (PEN) 薄膜电容器 LDE 技术手册解析

    1. 产品简介


    Polyethylene Naphthalate (PEN) 薄膜电容器是一种表面安装型电容器,特别适用于汽车电子行业。这种电容器能够承受高达1000VDC的工作电压,并具备广泛的电容范围(0.001 μF 至 4.7 μF)。PEN材料的选用使得电容器具有卓越的耐高温性能和高可靠性,非常适合严苛的应用环境。
    主要功能:
    - 滤波
    - 定时
    - 分流
    - 耦合
    应用领域:
    - 汽车电子系统
    - 工业控制
    - 通信设备
    - 医疗设备

    2. 技术参数


    电气特性:
    - 额定电压:50 VDC - 1000 VDC,40 VAC - 250 VAC
    - 电容范围:0.001 μF - 4.7 μF
    - 容差:±10%,±20%,±5% 可选
    - 环境温度范围:-55°C 到 +125°C
    - 尺寸代码:1206 - 6054
    - RoHS 兼容,无铅终端
    - 等级温度:105°C
    - 最大dv/dt:100 V/us (≤ 630 VDC),300 V/us (= 1000 VDC)
    工作环境:
    - 机械耐久性测试:1000个循环的快速温度变化(-55°C 到 +125°C)
    - 湿热测试:93% 相对湿度,+40°C,持续56天
    - 绝缘电阻:大于限值的50%
    - 电气参数稳定性:电容变化量不超过5%,损耗因数不超过50 x 10^-4

    3. 产品特点和优势


    PEN薄膜电容器LDE系列在多个方面具备独特优势:
    - 高温环境下的长期可靠性
    - 广泛的工作电压范围,适合多种应用场景
    - 紧凑尺寸设计,易于安装
    - 符合AEC-Q200标准,适合汽车电子系统
    - 极佳的绝缘性能和电气参数稳定性

    4. 应用案例和使用建议


    应用案例:
    - 在电动汽车的电池管理系统中作为滤波电容器,确保稳定的电源输出。
    - 在工业自动化控制系统中用于定时和耦合电路,提高系统的响应速度和准确性。
    使用建议:
    - 根据应用需求选择合适的额定电压和电容值,以确保最佳性能。
    - 考虑到电容器的工作温度和频率,合理安排电容器的布置以优化散热。
    - 确保焊接工艺符合规范,使用推荐的Sn/Ag/Cu焊锡膏,保证良好的焊接效果。

    5. 兼容性和支持


    PEN薄膜电容器LDE系列具有良好的兼容性,可以与其他标准电子元件共同使用。KEMET公司提供详细的技术支持文档,帮助用户了解如何正确使用这些产品。同时,KEMET还提供了丰富的售后服务和技术支持,帮助用户解决问题。

    6. 常见问题与解决方案


    问题1:焊接过程中出现虚焊现象
    - 解决方案:调整焊锡膏的厚度和粘度,确保足够的焊接强度;使用回流焊接工艺,确保温度均匀分布。
    问题2:长时间使用后电容值变化较大
    - 解决方案:确保产品工作在规定的工作温度范围内;定期检查产品性能,必要时进行校准。
    问题3:电容器在高温环境下表现不佳
    - 解决方案:选择更高额定温度的型号;采取散热措施,如增加散热片或优化布局。

    7. 总结和推荐


    综上所述,Polyethylene Naphthalate (PEN) 薄膜电容器LDE系列具备优异的电气性能和高可靠性,适用于严苛的汽车电子和其他工业应用场景。其紧凑的设计、广泛的电容范围和高耐温性能使其在市场上具有强大的竞争力。我们强烈推荐该产品用于需要高性能电容解决方案的场合。
    本文根据KEMET官方技术手册的内容进行了整理和总结,旨在为工程师和采购人员提供全面的产品技术信息。希望对大家在选择和使用此类产品时有所帮助。

LDEPH3220KA5N00参数

参数
电容值 220nF
容差 ±10%
介电材料 涤纶,聚乙烯萘酸酯
额定电压-AC 200V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 15.5mm*13.7mm*4.9mm
通用封装 6054
安装方式 焊接安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LDEPH3220KA5N00厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

LDEPH3220KA5N00数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET LDEPH3220KA5N00 LDEPH3220KA5N00数据手册

LDEPH3220KA5N00封装设计

查看详情并下载
Symbol
Footprint
3D Model
