首页  >  产品百科  >  C330C104KCR5TA7303

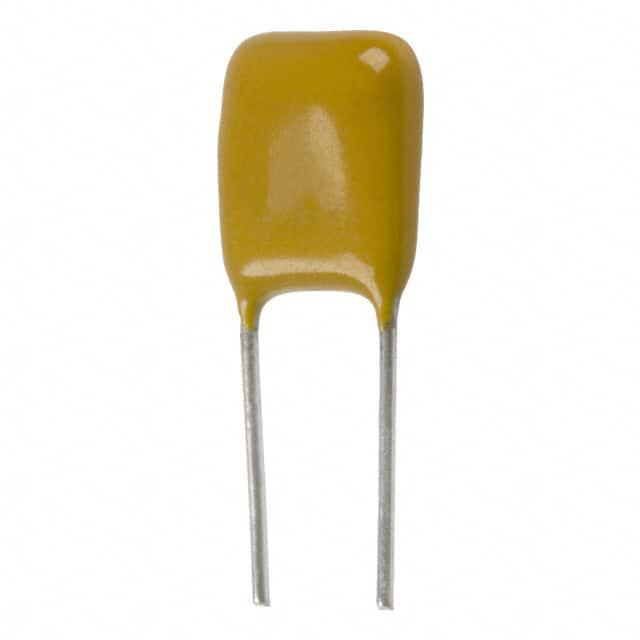

C330C104KCR5TA7303

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100nF ±10% X7R 500V 通孔安装 7.62mm*5.08mm*10.66mm
供应商型号: 2575983
供应商: element14
标准整包数: 1
KEMET 陶瓷电容 C330C104KCR5TA7303

C330C104KCR5TA7303概述

    KEMET 300 Series High Voltage Goldmax Multilayer Ceramic Capacitors

    1. 产品简介


    KEMET Electronics Corporation 的300系列高电压Goldmax陶瓷电容器是一种适用于多种工业应用的高端电子元件。这些电容器采用X7R介电材料制成,具有较高的耐温性(最大操作温度为125°C),适用于高频应用环境。它们特别适合用于电源转换、照明球泡、电信设备及医疗和航空航天设备等领域。

    2. 技术参数


    - 电容范围: 10 pF 至 0.56 µF
    - 电压等级: 500 VDC 至 3000 VDC
    - 电容精度: ±5%, ±10%, ±20%
    - 温度稳定性: X7R介电材料具有预测的温度和电压变化,电容变化在-55°C至+125°C范围内限于±15%
    - 漏电流: 低漏电流
    - 频率特性: 高频下低ESR(等效串联电阻)
    - 封装形式: 直插式(0.100", 0.200", 0.250" 和 0.400"引脚间距)
    - 工作温度范围: -55°C 至 +125°C
    - 封装材料: 符合RoHS和REACH标准,无铅
    - 电介质: X7R
    - 电气特性: 最大绝缘电阻:见《绝缘电阻限制表》
    - 耐压测试: 150%额定电压(<1000 V)或120%额定电压(≥1000 V)

    3. 产品特点和优势


    - X7R介电材料: 温度稳定,适合高频应用
    - 宽泛的电压和电容范围: 可满足不同应用场景的需求
    - 低漏电流和低ESR: 在高频下表现出色
    - 宽温度范围: 在极端环境下依然保持稳定的电容特性
    - 符合RoHS和REACH标准: 无铅设计,环保可靠

    4. 应用案例和使用建议


    - 典型应用场景: 开关电源滤波、高电压耦合、DC/AC转换电路、照明球泡
    - 使用建议:
    - 在高电压环境下使用时,请确保电容的额定电压满足应用需求
    - 由于电容值随温度和电压变化有限,因此建议在设计时充分考虑电容的温度稳定性
    - 使用过程中定期检查电容的工作状态,以确保其在额定温度和电压范围内的可靠性

    5. 兼容性和支持


    - 兼容性: 可与其他陶瓷电容器兼容,具体请参考产品手册
    - 技术支持: KEMET提供详尽的产品手册和技术支持,包括电容选型指南、安装指导等
    - 认证: 符合国际标准,如RoHS和REACH

    6. 常见问题与解决方案


    - 问题1: 电容值漂移过大
    - 解决方案: 确保使用温度和电压在额定范围内,并遵循设计规范进行焊接和安装
    - 问题2: 漏电流偏高
    - 解决方案: 检查电路板布局,确保所有连接正确无误,并使用适当的保护措施

    7. 总结和推荐


    KEMET 300系列高电压Goldmax陶瓷电容器凭借其卓越的高温性能和宽泛的应用范围,在电源管理和信号处理领域具有显著的优势。其可靠的性能和广泛的兼容性使其成为各种高要求应用的理想选择。建议在设计高可靠性的电路时优先考虑这款产品。

C330C104KCR5TA7303参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 7.62mm*5.08mm*10.66mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C330C104KCR5TA7303厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C330C104KCR5TA7303数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C330C104KCR5TA7303 C330C104KCR5TA7303数据手册

C330C104KCR5TA7303封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1385 ¥ 9.62
10+ $ 0.7385 ¥ 6.24
50+ $ 0.5744 ¥ 4.8533
100+ $ 0.5218 ¥ 4.4092
500+ $ 0.5013 ¥ 4.2358
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.62
