首页  >  产品百科  >  T521B106M020ATE100

T521B106M020ATE100

产品分类: 钽电容
厂牌: KEMET
产品描述: 10μF 2000h@ 125°C ±20% 20V 100mΩ@ 100kHz 1411 贴片安装 3.5mm*2.8mm*2mm
供应商型号: 2491095
供应商: 海外现货
标准整包数: 10

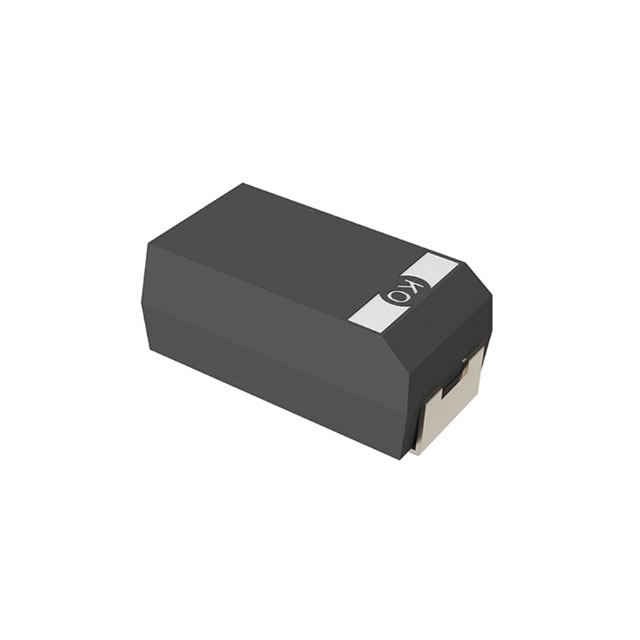

KEMET 钽电容 T521B106M020ATE100

T521B106M020ATE100概述

    KEMET Organic Capacitor (KO-CAP®) T52X/T530 Polymer Electrolytic Capacitors

    产品简介


    KEMET Organic Capacitor (KO-CAP®) 是一种固体电解质电容器,采用导电聚合物阴极设计,具备非常低的等效串联电阻(ESR)及在高频条件下保持高容值的能力。KO-CAP 结合了多层陶瓷电容器的低 ESR、铝电解电容器的高容值以及钽电容器的体积效率,以单一表面贴装形式提供。
    适用于多种 DC 应用,如电源输入、便携式电子产品、电信系统、高电压应用(12V 到 48V)、空间受限电路以及高纹波电流应用。

    技术参数


    - 额定容量范围: 4.7 µF 至 1,500 µF(120 Hz/25°C)
    - 额定电压范围: 2V 至 75V
    - 容差: K 级别(10%),M 级别(20%)
    - 温度范围: -55°C 至 85°C/105°C/125°C
    - ESR(100 kHz): 参见零件编号电气规格表
    - 漏电流: 参见零件编号电气规格表
    - 耐久性测试: 在 85°C、105°C、125°C 下进行 2,000 小时测试,ΔC/C 范围为初始值的 -20% 至 +10%
    - 存储寿命: 在 105°C、125°C 下无负载存放 2,000 小时
    - 湿度测试: 60°C 温度下,90% RH 湿度,测试时间为 500 小时至 1,000 小时
    - 耐冲击和振动: MIL-STD-202 方法 213 和方法 204

    产品特点和优势


    - 低 ESR: ESR 值可低至 5 mΩ,有效提高电路的整体性能。
    - 温度和电压稳定性: 容量在温度和电压变化下保持稳定,没有老化效应。
    - 高纹波电流处理能力: 高频率下的电容保留率出色。
    - 体积效率高: 小型化设计适合高密度电路板。
    - 通过 100% 加速稳态老化测试: 确保长期可靠性。
    - 100% 冲击电流测试: 增强抗冲击能力。
    - 无卤素且符合 RoHS 规范: 符合环保标准。

    应用案例和使用建议


    - 典型应用: DC/DC 转换器、音频电路、便携式电子设备(笔记本电脑、显示器、SSD、HDD、USB)、数字相机、GPS 导航系统、WiFi 模块等。
    - 使用建议: 在高功率密度应用中,建议选择更小尺寸的型号;在高电压应用中,应选择高电压版本。确保在使用前详细阅读技术手册并参照具体型号的电气规格表。

    兼容性和支持


    KO-CAP T52X/T530 系列与其他主流电子元器件和设备具有良好的兼容性,可用于各种不同的电路设计。KEMET 提供详尽的技术支持文档和软件工具(如 K-SIM),帮助工程师进行组件选型和模拟行为分析。

    常见问题与解决方案


    - 问题: 高温下电容容量下降
    - 解决方案: 选择高温评级更高的型号,如 T525 或 T527。
    - 问题: 纹波电流导致发热
    - 解决方案: 选用高纹波电流处理能力的型号,如 T530,并确保散热设计良好。
    - 问题: ESR 过高
    - 解决方案: 选用 ESR 更低的型号,如 T520。

    总结和推荐


    KO-CAP T52X/T530 系列产品以其卓越的性能和广泛的应用领域在市场上占据领先地位。其低 ESR、高纹波电流处理能力和良好的温度稳定性使其成为高性能电子系统的理想选择。强烈推荐使用这一系列电容器,尤其是在需要高性能和高可靠性的应用场合。如果您对具体型号的规格有疑问,可以通过访问 K-SIM 软件进行更详细的分析和选择。

T521B106M020ATE100参数

参数
电容值 10μF
容差 ±20%
额定电压 20V
工作寿命 2000h@ 125°C
ESR-等效串联电阻 100mΩ@ 100kHz
长*宽*高 3.5mm*2.8mm*2mm
通用封装 1411
安装方式 贴片安装
包装方式 卷带包装

T521B106M020ATE100厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T521B106M020ATE100数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T521B106M020ATE100 T521B106M020ATE100数据手册

T521B106M020ATE100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.8776
50+ ¥ 4.8776
100+ ¥ 4.3704
500+ ¥ 4.2923
1000+ ¥ 4.2923
2000+ ¥ 4.2143
4000+ ¥ 4.2143
8000+ ¥ 4.2143
库存: 440
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 48.77
