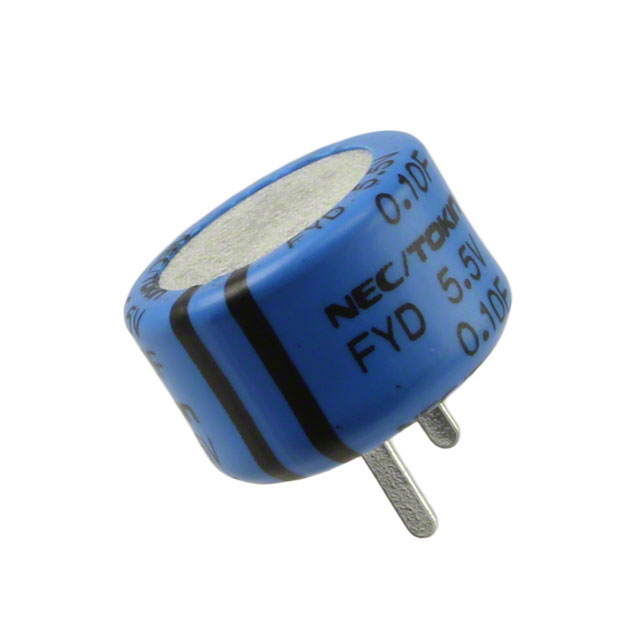

FYD0H104ZF

产品分类: 其他固定电容
厂牌: KEMET
产品描述: -20%~80% 5.5V 5.5V 100Ω@ 1kHz 100mF 通孔安装 13mm*8.5mm*8.5mm
供应商型号: 2362073
供应商: 海外现货
标准整包数: 1
KEMET 其他固定电容 FYD0H104ZF

FYD0H104ZF概述

    KEMET FY 系列超级电容器技术手册

    1. 产品简介


    KEMET FY 系列超级电容器(也称为双层电容器)是专为高能量存储应用设计的产品。作为超级电容器,它具备传统电容器和电池的一些特性,可以在直流电路中用作辅助电源,尤其适用于低电压直流保护断路器的应用场景,如带有闪存存储器的嵌入式微处理器系统。

    2. 技术参数


    以下是 FY 系列超级电容器的主要技术参数和性能指标:
    | 参数 | 值 |

    | 最大工作电压 | 5.5 VDC |
    | 温度范围 | -25°C 至 +70°C |
    | 额定电容值 | 见表 1 |
    | 等效串联电阻(ESR) | 见表 1 |
    | 最大连续电流 | 见表 1 |
    | 电压保持能力 | 最低 4.2 V |
    | 自放电特性 | 5.0 VDC 下 24 小时 |
    表 1 中详细列出了各个型号的具体数值。例如,FYD0H104ZF 的额定电容为 0.10 F,ESR 为 0.14 Ω,最大连续电流为 100 mA,电压保持特性为 4.2 V,自放电时间为 24 小时。

    3. 产品特点和优势


    FY 系列超级电容器具有以下独特功能和优势:
    - 宽泛的工作温度范围:从 -25°C 到 +70°C,适用于多种环境。
    - 无须维护:长期稳定运行,无需定期维护。
    - 最大工作电压:高达 5.5 VDC,适合多种应用。
    - 高可靠性:对液漏泄漏的抵抗能力强,提高使用寿命。
    - 环保合规:无铅且符合 RoHS 标准。
    这些特性使其在市场上具有很强的竞争力,特别是在需要高可靠性、宽温范围的应用场合。

    4. 应用案例和使用建议


    超级电容器 FY 系列主要用于电源备份和保护断路器。例如,在 DVD 播放机、电视机、游戏机、机顶盒等设备中,这些电容器可以作为嵌入式内存备份电源。对于打印机、投影仪、相机等设备的电机驱动部分,也可以利用 FY 系列进行备用电源管理。
    使用建议:
    - 在设计电路时,要确保单个超级电容器的最大电压不超过 5.5 VDC。
    - 使用多个超级电容器并联时,确保每块电容器的电压平衡,避免某一块电容器承受过高的电压。
    - 在高湿度环境中使用时,应特别注意保持适当的散热条件,以延长电容器的寿命。

    5. 兼容性和支持


    KEMET FY 系列超级电容器可与其他标准电子组件和设备兼容。制造商提供了详细的技术支持和售后服务,包括产品使用手册、常见问题解答和故障排查指南。这些资源有助于用户更好地理解和操作这些电容器。

    6. 常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些常见问题及解决方案:
    - 问题: 电压超过最大工作电压导致电容器损坏。
    - 解决方案: 确保使用过程中电容器电压不超过 5.5 VDC。

    - 问题: 电容器出现泄漏。
    - 解决方案: 检查电路设计和连接,确保没有异常电压冲击。

    - 问题: 电容器内部电阻过高。
    - 解决方案: 检查电容器的使用环境和温度,确保其工作在规定的温度范围内。

    7. 总结和推荐


    KEMET FY 系列超级电容器以其宽泛的工作温度范围、无须维护的特点和高可靠性在市场上具有显著的优势。特别是在电源备份和保护断路器应用中表现尤为出色。因此,我们强烈推荐使用 KEMET FY 系列超级电容器,尤其是在需要高可靠性和宽温范围的工业应用中。

FYD0H104ZF参数

参数
介电材料 -
纹波电流 -
温度系数 -
额定电压-DC 5.5V
额定电压 5.5V
额定电压-AC -
工作寿命 -
ESR-等效串联电阻 100Ω@ 1kHz
电容个数 -
容差 -20%~80%
电容值 100mF
长*宽*高 13mm*8.5mm*8.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FYD0H104ZF厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FYD0H104ZF数据手册

厂牌 PDF简要描述 下载
KEMET 其他固定电容 KEMET FYD0H104ZF FYD0H104ZF数据手册

FYD0H104ZF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.5445
10+ ¥ 8.9058
50+ ¥ 8.5496
100+ ¥ 7.8371
800+ ¥ 7.6946
1600+ ¥ 7.6946
2400+ ¥ 7.6946
4000+ ¥ 7.6946
库存: 1224
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.54
直接购买
加入购物车
