R46KN347000M1K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 470nF ±10% 聚丙烯 560V 275V 通孔安装 26.5mm*7mm*16.1mm
供应商型号: 399-R46KN347000M1K-ND
供应商: Digi-Key
标准整包数: 1

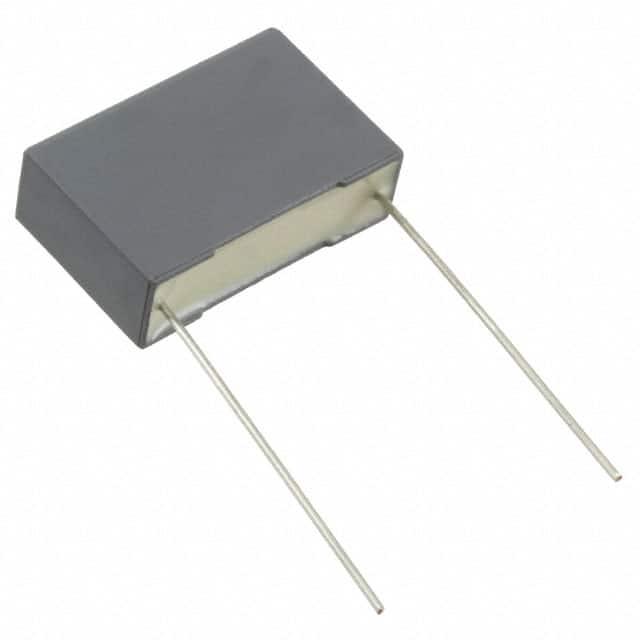

KEMET 薄膜电容 R46KN347000M1K

R46KN347000M1K概述

    KEMET R46 X2 系列电容器技术手册

    产品简介


    KEMET R46系列是一种符合X2安全分类标准的金属化聚丙烯薄膜电磁干扰(EMI)抑制电容器。它适用于全球范围内需要X2安全分类的跨线应用场合,且在电容器失效的情况下不会导致触电风险。该系列产品特别设计用于电磁干扰抑制,具有较高的额定电压和宽广的工作温度范围。

    技术参数


    - 认证: ENEC, UL, cUL, CQC
    - 类别: X2(符合IEC 60384-14)
    - 额定电压: 275 VAC (50/60 Hz)
    - 电容范围: 0.01 μF - 10 μF
    - 引脚间距: 10.0 mm - 37.5 mm
    - 电容容差: ±20%, ±10%
    - 气候类别: 40/110/56 (IEC 60068-1)
    - 包装: 符合IEC 60286-2
    - 环保标准: 符合RoHS标准,无铅端接
    - 工作温度范围: -40°C 至 +110°C
    - 测试电压: 100%工厂筛选测试为2,200 VDC/1,500 VAC
    - 自愈性: 具有自愈特性

    产品特点和优势


    1. 安全可靠: 获得多项国际认证,包括ENEC、UL、cUL和CQC,确保在严苛环境中稳定工作。
    2. 耐高温: 工作温度范围宽达-40°C至+110°C,适合恶劣环境。
    3. 自愈性: 在过压情况下具备自愈功能,有效延长使用寿命。
    4. 环保材料: 符合RoHS标准,采用无铅端接,符合绿色环保要求。
    5. 高稳定性: 额定电压高达275 VAC,适合多种高电压应用。

    应用案例和使用建议


    - 应用场景: 广泛应用于家电、工业设备、照明系统等领域,特别是在需要EMI抑制的场合。
    - 使用建议:
    - 确保在高温焊接过程中采取适当的措施,避免因过热导致电容器损坏。
    - 使用推荐的焊料曲线,特别是针对波峰焊接工艺。
    - 对于需要更高电容值的应用,可以考虑并联多个小容量电容器以满足需求。

    兼容性和支持


    - 兼容性: 与多种标准和设备兼容,具体信息参见订购选项表。
    - 技术支持: KEMET提供全面的技术支持和售后服务,包括安装指导、故障排查和维护服务。

    常见问题与解决方案


    - 问题1: 电容器在高温环境下工作不稳定。
    - 解决办法: 确认电容器的工作温度在-40°C至+110°C范围内,选择合适型号的电容器。
    - 问题2: 焊接过程中电容器受损。
    - 解决办法: 参考KEMET提供的推荐焊料曲线进行焊接,避免过度加热。
    - 问题3: 电容器出现过热现象。
    - 解决办法: 检查电路中的散热措施,确保电容器周围环境通风良好。

    总结和推荐


    KEMET R46 X2系列电容器凭借其出色的性能、可靠的认证和广泛的应用范围,在电磁干扰抑制领域表现出色。其独特的自愈特性和宽广的工作温度范围使其成为许多关键应用的理想选择。因此,我们强烈推荐该产品给需要高性能EMI抑制电容器的客户。如需进一步技术支持或定制化服务,建议联系KEMET官方支持团队。

R46KN347000M1K参数

参数
电容值 470nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC 560V
长*宽*高 26.5mm*7mm*16.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

R46KN347000M1K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KN347000M1K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KN347000M1K R46KN347000M1K数据手册

R46KN347000M1K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.84 ¥ 15.548
10+ $ 1.2031 ¥ 10.1664
50+ $ 0.9345 ¥ 7.821
468+ $ 0.7268 ¥ 6.082
936+ $ 0.6795 ¥ 5.6862
1404+ $ 0.6547 ¥ 5.4789
2808+ $ 0.6167 ¥ 5.1612
5148+ $ 0.5875 ¥ 4.917
库存: 4091
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.54
