A72MF06802600J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 680pF ±5% 聚丙烯 400V 160V 通孔安装 5mm(长度)*11mm(宽度)
供应商型号: N-A72MF06802600J
供应商: 云汉优选
标准整包数: 3000

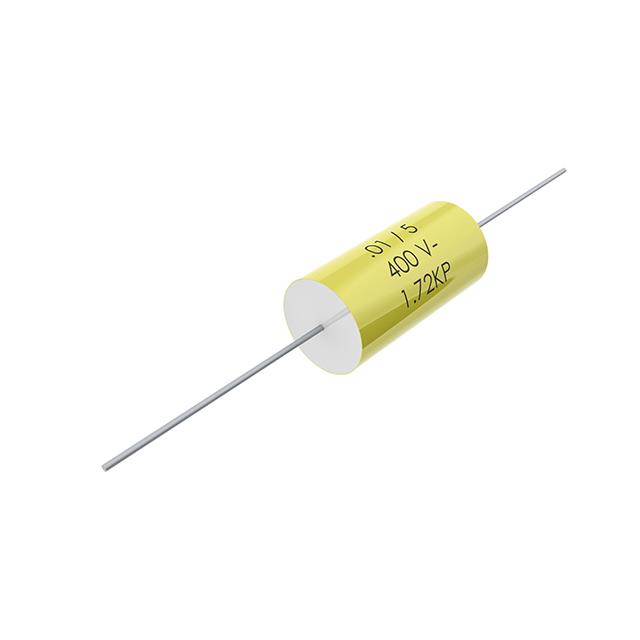

KEMET 薄膜电容 A72MF06802600J

A72MF06802600J概述

    A72 Series Polypropylene Pulse/High Frequency Capacitors

    1. 产品简介


    A72系列聚丙烯脉冲/高频电容器是由聚丙烯薄膜和金属箔或金属化薄膜及金属箔通过轴向引线焊接而成的。这种电容器通常应用于谐振电路、高频率中到高电流的应用,以及具有高电压和中到高电流的设备。然而,它们并不适合直接接在电源线上(参见抑制电容器)。

    2. 技术参数


    A72系列电容器的主要技术规格如下:
    - 电压范围:100 - 2,000 VDC
    - 电容范围:47 pF - 0.33 µF
    - 直径:5 - 22.5 mm
    - 长度:11 - 33 mm
    - 容量公差:±5%,±10%,±20%
    - 气候分类:55/105/56 IEC 60068–1
    - 工作温度范围:−55°C 至 +105°C
    - RoHS合规,无铅端子
    - 符合IEC 60286-1的带卷包装
    - 自愈能力

    3. 产品特点和优势


    - 高电压耐受能力:最高可达2,000 VDC,适用于高压应用。
    - 宽广的电容范围:从47 pF到0.33 µF,能够满足各种需求。
    - 高温稳定性:工作温度范围为−55°C至+105°C,确保在极端环境下的可靠运行。
    - 环保设计:RoHS合规且采用无铅端子,符合环保标准。
    - 自愈功能:有效减少由于电介质击穿导致的损坏风险。

    4. 应用案例和使用建议


    A72系列电容器广泛应用于:
    - 谐振电路
    - 高频中到高电流电路
    - 用于硅控整流器(SCR)和IGBT的电路
    - 高压和中到高电流的应用场合
    使用建议:
    - 在波峰焊过程中,严格遵守推荐的温度曲线,以避免过热对电容器造成损害。
    - 手动焊接时,建议焊接时间不超过3秒,以防止过度加热。
    - 要注意温度曲线的变化,特别是在预热阶段,避免超过推荐的最大温度。

    5. 兼容性和支持


    - A72系列电容器采用轴向引线封装,易于与大多数PCB板进行焊接。
    - 提供符合IEC 60286-1的带卷包装,方便自动化生产和组装。
    - 厂商提供详细的焊接过程指导和支持,确保正确安装。

    6. 常见问题与解决方案


    - 问题:过高的焊接温度会导致电容器损坏。
    解决方案:严格控制焊接温度和时间,遵循制造商提供的焊接温度曲线。
    - 问题:电容器工作不稳定,波动大。
    解决方案:检查工作环境温度是否超出规定范围,并确保正确安装。

    7. 总结和推荐


    综上所述,A72系列聚丙烯脉冲/高频电容器是一款非常适合高压和高频应用的高性能电容器。其宽广的工作温度范围、高电容稳定性和自愈功能使其在许多工业和商业应用中表现出色。尽管价格可能稍高,但其出色的性能和可靠性使其成为理想的选择。因此,我们强烈推荐使用A72系列电容器。

A72MF06802600J参数

参数
电容值 680pF
容差 ±5%
介电材料 聚丙烯
额定电压-DC 400V
ESR-等效串联电阻 -
额定电压-AC 160V
长*宽*高 5mm(长度)*11mm(宽度)
安装方式 通孔安装
包装方式 卷带包装

A72MF06802600J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

A72MF06802600J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET A72MF06802600J A72MF06802600J数据手册

A72MF06802600J封装设计

查看详情并下载
Symbol
Footprint
3D Model
