C4AQIBU4500A1YJ

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 5μF ±5% 聚丙烯,金属化 800V 10.7mΩ 通孔安装 31.5mm*14mm*28.2mm
供应商型号: UA-C4AQIBU4500A1YJ
供应商: 海外现货
标准整包数: 96

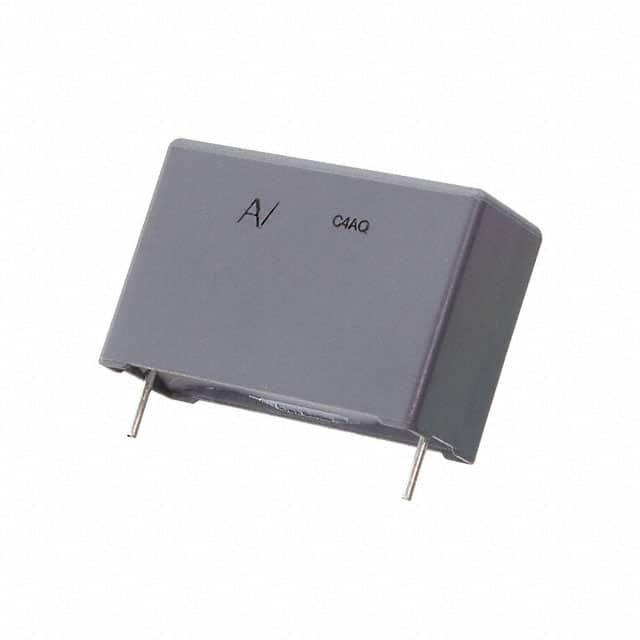

KEMET 薄膜电容 C4AQIBU4500A1YJ

C4AQIBU4500A1YJ概述

    C4AQ Polypropylene Metallized Film Capacitor

    产品简介


    KEMET的C4AQ系列聚丙烯金属化薄膜电容器是一款专为直流链接和汽车应用设计的产品。采用矩形塑料盒式结构(白色或灰色),内置树脂填充,并配以2或4根镀锡铜线引脚。此电容器特别适用于高频率应用场合,具有自愈能力、低损耗、低寄生电感、高纹波电流承载能力和高电容密度。同时,C4AQ系列产品还符合AEC-Q200标准,确保了其在汽车领域的高性能要求。

    技术参数


    - 工作电压范围: 500至1500VDC
    - 电容值范围: 1至210μF
    - 电容公差: ±5%(J级)或±10%(K级)
    - 耐压测试: 最大1.5倍额定电压在25°C时可承受10次冲击
    - 浪涌电压: 额定电压的1.15倍,最长持续30分钟,每天一次;额定电压的1.3倍,最长持续1分钟,每天一次
    - 峰值非重复电流: 额定电流的1.5倍,在使用寿命内最多发生1000次
    - 绝缘电阻: 在100VDC下≥30,000秒(在25°C±5°C条件下)
    - 温度范围: -55°C至+105°C
    - 存储条件: 年平均湿度不超过70%,最高可达85%,且不允许凝露现象

    产品特点和优势


    - 自愈性: 自愈机制可有效延长电容器的使用寿命。
    - 低损耗: 较低的能量损失使电容器更加高效。
    - 低寄生电感: 降低了寄生电感的影响,提高了高频响应能力。
    - 宽泛的工作温度范围: 能够适应恶劣的环境条件。
    - 高可靠性: 高接触可靠性确保长期稳定运行。
    - 高电容密度: 在有限的空间内提供更多的电容量。
    - 适合高频率应用: 适用于各种高频应用环境。

    应用案例和使用建议


    - 典型应用: 直流滤波、直流链路、电力电子、储能、可再生能源电网接口、电机驱动和汽车应用。
    - 使用建议: 为了保证最佳性能,在高温环境下使用时要限制电流,确保热点温度(THS)不超过100°C。另外,根据负载情况调整封装方式,以避免外部环境对电容器的影响。

    兼容性和支持


    - 兼容性: 适用于多种电路板安装,与现有系统兼容良好。
    - 支持: KEMET提供全面的技术文档和支持服务,包括详细的应用指南和故障排除手册。

    常见问题与解决方案


    1. 问题: 电容器在高温环境下出现失效。
    - 解决方案: 确保电流限制合理,使热点温度保持在安全范围内。
    2. 问题: 安装后出现接触不良。
    - 解决方案: 检查焊接质量,确保引脚连接牢固可靠。
    3. 问题: 使用寿命低于预期。
    - 解决方案: 定期检查并替换老化部件,确保电容器在最佳状态下运行。

    总结和推荐


    综上所述,C4AQ电容器凭借其卓越的自愈性能、低损耗、宽温范围和高可靠性,成为了直流链路和汽车应用的理想选择。考虑到其广泛的适用性和优异的性能指标,我们强烈推荐该产品用于需要高性能电容器的各种应用场合。

C4AQIBU4500A1YJ参数

参数
电容值 5μF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC -
额定电压-DC 800V
ESR-等效串联电阻 10.7mΩ
长*宽*高 31.5mm*14mm*28.2mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

C4AQIBU4500A1YJ厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C4AQIBU4500A1YJ数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET C4AQIBU4500A1YJ C4AQIBU4500A1YJ数据手册

C4AQIBU4500A1YJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
