P295BL272M500A

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2.7nF ±20% 纸 500V 通孔安装 18mm*7.5mm*14.5mm
供应商型号: N-P295BL272M500A
供应商: 云汉优选
标准整包数: 1

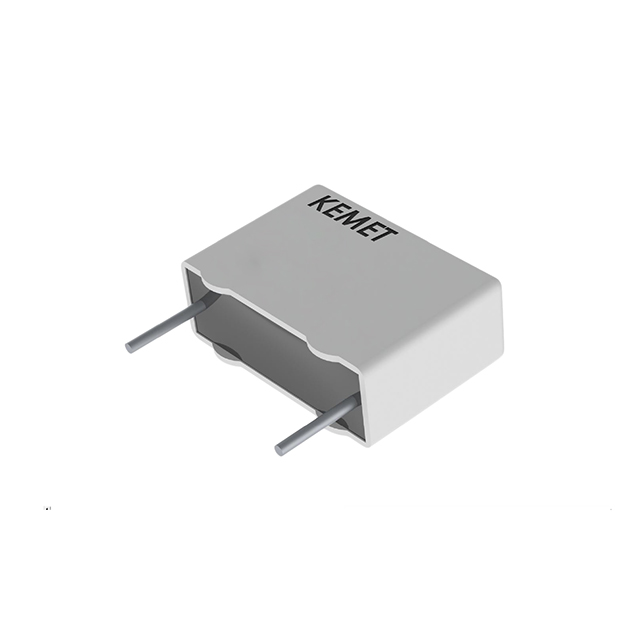

KEMET 薄膜电容 P295BL272M500A

P295BL272M500A概述

    产品概述:KEMET P295系列薄膜电容器

    产品简介


    KEMET P295系列电容器是多层金属化纸介质电容器,适用于AC线路的电磁干扰(EMI)抑制和RC网络应用。这些电容器采用自熄材料封装并浸渍,满足UL 94 V-0标准的要求。此外,它们还符合汽车电子委员会的AEC-Q200认证要求,适用于高可靠性应用。

    技术参数


    - 额定电压:500 VAC,50/60 Hz
    - 电容范围:470 pF至4,700 pF
    - 引脚间距:15.0 mm
    - 电容公差:±20%
    - 气候类别:40/115/56/B,符合IEC 60068–1
    - 包装:卷带包装,符合IEC 60286–2标准
    - RoHS合规性:符合RoHS指令,无铅端子
    - 工作温度范围:−40°C至+115°C
    - 安全性:100%工厂测试,测试电压为4,000 VAC,50 Hz,2秒
    - 高dv/dt能力
    - 稳定性:良好的自我修复特性,确保长期稳定运行
    - 耐离子性:由于浸渍介质,具有优良的离子抗性

    产品特点和优势


    - 高安全性:通过高过电压测试,具备主动和被动阻燃性
    - 耐用性:即使在频繁过压情况下也能长时间稳定运行
    - 优异的自我修复特性:能够承受多次过压情况而不损坏
    - 优良的离子抗性:由于浸渍介质的存在,能够抵御离子侵蚀
    - AEC-Q200认证:适合于汽车级应用

    应用案例和使用建议


    - 安全电容器:用于双绝缘或增强绝缘的桥梁应用,可以承受高达4,000 VAC,60秒的电压测试
    - EMI抑制:用于AC线路的电磁干扰抑制
    - RC网络:用于构建复杂的RC网络,以实现特定的电路功能
    使用建议:
    - 在进行焊接操作时,建议使用KEMET提供的推荐焊接曲线,以确保焊接过程不会对电容器造成损伤。
    - 避免将电容器暴露在超过推荐温度极限的环境中,以免导致永久损坏。
    - 在手动焊接时,建议将焊接铁温度设置为350°C,焊接时间不超过3秒。

    兼容性和支持


    - 兼容性:P295系列电容器可以与各种常见的电子元器件和设备兼容,适用范围广泛。
    - 技术支持:KEMET提供全面的技术支持和维护服务,确保用户能够正确安装和使用这些电容器。

    常见问题与解决方案


    - Q: 如何正确选择焊接温度?
    - A: 推荐使用KEMET提供的焊接曲线,以避免因温度过高而损坏电容器。具体焊接温度请参考技术手册中的建议。

    - Q: 电容器在高温环境下能否正常工作?
    - A: 电容器可以在−40°C至+115°C的温度范围内正常工作,但应避免长时间暴露在极端高温环境中。

    - Q: 如何进行正确的焊接操作?
    - A: 使用KEMET推荐的焊接曲线,并确保焊接时间不要超过推荐值,以减少热应力对电容器的影响。

    总结和推荐


    P295系列电容器以其高安全性、稳定性和自我修复能力,成为一款在AC线路EMI抑制和RC网络应用中表现卓越的产品。其出色的性能使其在汽车和其他高可靠性应用中非常受欢迎。对于需要高可靠性和稳定性的应用场景,强烈推荐使用P295系列电容器。KEMET公司提供的全面技术支持和良好的售后服务进一步增强了其市场竞争力。

P295BL272M500A参数

参数
电容值 2.7nF
容差 ±20%
介电材料
ESR-等效串联电阻 -
额定电压-AC 500V
额定电压-DC -
长*宽*高 18mm*7.5mm*14.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

P295BL272M500A厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

P295BL272M500A数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET P295BL272M500A P295BL272M500A数据手册

P295BL272M500A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.5618 ¥ 4.7753
500+ $ 0.5356 ¥ 4.5526
1000+ $ 0.5202 ¥ 4.4217
库存: 1200
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 955.06
直接购买
加入购物车
