首页  >  产品百科  >  T591D476M020ATE050

T591D476M020ATE050

产品分类: 钽电容
厂牌: KEMET
产品描述: 47μF 1000h@ 125°C ±20% 20V 50mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: 2671886
供应商: 海外现货
标准整包数: 1

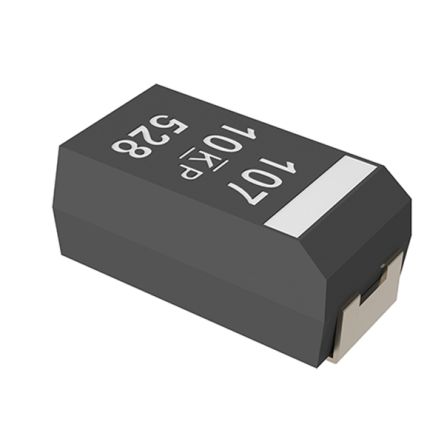

KEMET 钽电容 T591D476M020ATE050

T591D476M020ATE050概述

    KEMET Organic Capacitor (KO-CAP®) – Automotive Grade T591, T598, T597, and T599 High Humidity and High Temperature Automotive Grade Polymer Electrolytic

    产品简介


    KEMET Organic Capacitor (KO-CAP®) 是一种固体电解质电容器,具有导电聚合物阴极,能够提供非常低的等效串联电阻(ESR)和优异的高频电容保留率。KO-CAP 结合了多层陶瓷的低ESR、铝电解电容器的高电容以及钽电容器的体积效率,封装在一个表面贴装封装内。不同于液态电解质电容器,KO-CAP 具有极长的工作寿命和高纹波电流能力。

    技术参数


    - 工作温度:−55°C 至 105°C/125°C/150°C
    - 额定电容范围:10 – 470 µF (120 Hz/25°C)
    - 电容公差:K (10%), M (20%)
    - 额定电压范围:2.5 – 50 VDC
    - DF (120 Hz):参见部分编号电气规范表
    - ESR (100 kHz):参见部分编号电气规范表
    - 泄漏电流:≤ 0.1 CV (µA) 在额定电压下5分钟后

    产品特点和优势


    KO-CAP 主要特点包括:
    - 超低ESR:有助于减少功耗和热损耗,提高电路整体效率。
    - 全符合AEC-Q200资格测试计划:适合汽车和其他高要求环境。
    - 耐久测试:T598/T599版本在VR < 16 V条件下,经过2000小时125°C的高温测试。
    - 专用H端子和浪涌电流测试选项:适用于国防和航天领域的苛刻环境。
    - ISO TS 16949认证工厂制造:确保质量控制。
    - RoHS合规且无卤素:符合环保标准。

    应用案例和使用建议


    典型应用场景包括汽车工业中的音响娱乐系统、高级驾驶辅助系统(ADAS)、底盘和安全系统以及动力传动系统,其中高湿度和高温度是常见的挑战。对于设计人员,应确保选择合适的电容值和电压等级,以适应不同的电路需求和环境条件。

    兼容性和支持


    KO-CAP 能够与其他电子元器件良好兼容,符合行业标准并可集成到现有系统中。厂商提供了PPAP/PSW和变更控制支持,并且可以针对具体项目进行PPAP/PSW申请。

    常见问题与解决方案


    - 问题1:高频率下的电容稳定性不佳。解决方案:选择更高级别的电容等级(如A级),这会提升电容的稳定性。
    - 问题2:纹波电流超过规格。解决方案:选择更高额定电流的电容型号,或者使用多个较小容量的电容并联以分摊电流。

    总结和推荐


    KEMET Organic Capacitor (KO-CAP®) 是一款在极端环境下表现出色的高可靠性电容器。它具备出色的低ESR性能、耐温性和耐湿性,使其非常适合汽车和其他工业应用。由于其广泛的适用性和高度的可靠性,我们强烈推荐使用KO-CAP电容器来满足这些严苛的应用需求。

T591D476M020ATE050参数

参数
电容值 47μF
额定电压 20V
工作寿命 1000h@ 125°C
ESR-等效串联电阻 50mΩ@ 100kHz
容差 ±20%
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

T591D476M020ATE050厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T591D476M020ATE050数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T591D476M020ATE050 T591D476M020ATE050数据手册

T591D476M020ATE050封装设计

查看详情并下载
Symbol
Footprint
3D Model
